三维扫描在燃气厂中的技术应用

      燃气厂是防火、防爆、防泄露的重点区域，所以安全性非常重要。而利用三维扫描，可以构建毫米级精度的全厂点云模型，为燃气厂的完整性管理、安全运营及技术改造，提供了不可替代的精准数据基底，实现了其全生命周期精细化管控。

一、 三维扫描德优势
数字可视化：

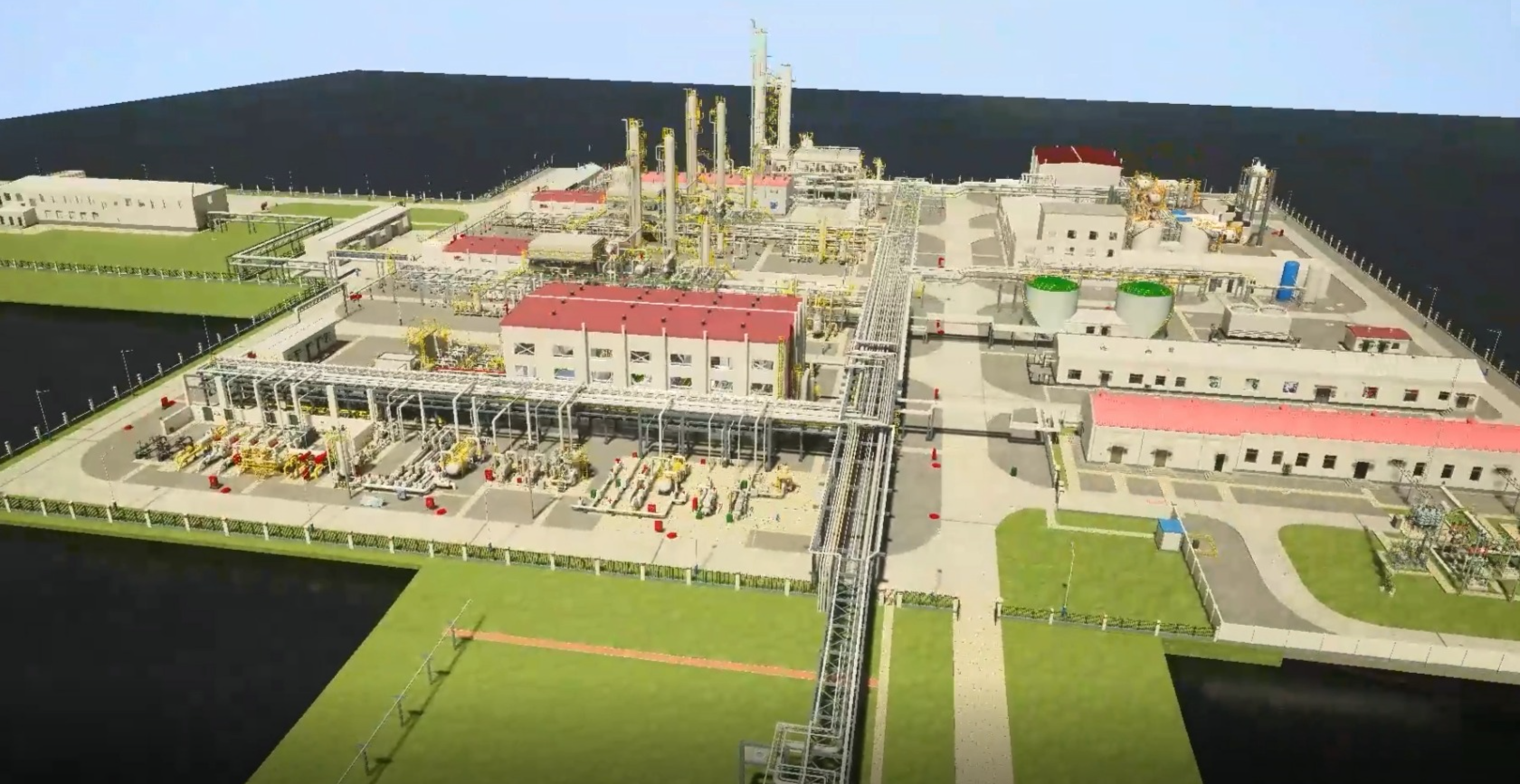

      三维扫描能够将真实的、复杂的燃气工厂环境1：1“还原”到电脑中，可以创建出一个完整的“数字孪生”模型。管理者可以像在真实工厂里一样，从任意角度查看设备、管道、结构和空间关系。

改造与扩建的精准数据：
      在进行设备更新、管道改线或厂区扩建时，设计师需要最精确的现有条件数据。三维点云提供了毫米级精度的现状模型，确保新设计能够“严丝合缝”地对接现有设施，避免因数据不准导致的返工和碰撞。

安全生产与风险管控：
      对储罐、反应器等受限空间进行内部扫描，清晰掌握内部结构、腐蚀状况和沉积物，为安全检修和清理提供依据。而且， 精确分析设备之间、管道与建筑之间的安全间距是否符合规范，特别是对于易燃易爆区域。基于真实的三维模型进行事故模拟和应急演练，规划最优的疏散路线和抢险方案。

高效巡检与维护：
      将巡检路线、关键监测点（如阀门、仪表）在三维模型中标注出来，实现可视化巡检管理。维护人员可以在电脑前预先规划工作路径，了解待检修设备的精确位置和周边环境。

文档管理与知识传承：
      三维扫描可以逆向生成符合现状的二维图纸（平、立、剖面图）和三维模型，更新资产数据库，为未来的运营和维护留下准确的数字资产。

二、 三维扫描的实施流程
前期规划：
      明确项目需求和目标，进而现场踏勘，了解厂区环境、扫描范围和潜在障碍物。然后制定扫描计划，确定设站位置、扫描密度和安全预案。

数据采集：
      使用地面三维激光扫描仪，在厂区内布设多个测站，从不同角度进行扫描，确保数据无死角。通常会布设统一的标靶或使用扫描仪自带的目标球，作为后期点云拼接的公共控制点。

数据处理：
      点云拼接，将多个测站的扫描数据通过公共控制点拼接成一个完整的、统一坐标系的全景点云。剔除扫描过程中产生的无关数据（如行人、车辆等）。

建模与应用：

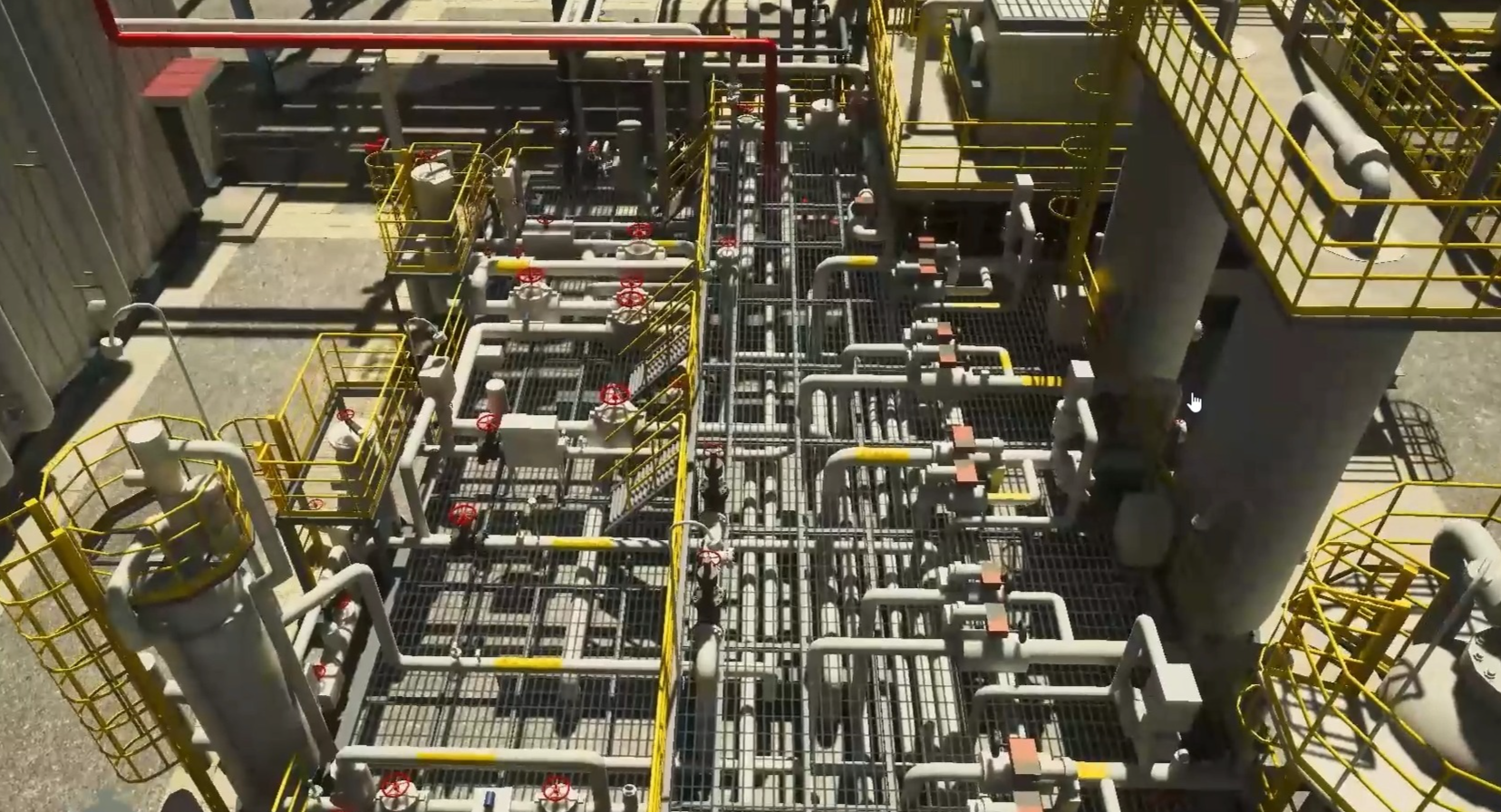

      基于点云，绘制出管道、设备、建筑结构等的精确三维模型。 进行碰撞检查、距离量测、体积计算（如储罐容积）、形变分析等。生成所需的二维图纸、三维模型、检测报告等。

三、 常用的技术与设备
地面固定式三维激光扫描仪：
      精度最高（毫米级），是燃气厂扫描的主力设备。适合对复杂设备、关键装置进行精细化扫描。

移动激光扫描系统：
      包括手持式、背包式或车载系统。采集速度快，效率极高，适合扫描长距离管道走廊、开阔厂区道路等。精度略低于固定式，但足以满足大部分管理需求。

无人机倾斜摄影：
      通过无人机从空中拍摄照片，生成厂区的实景三维模型。非常适合获取厂区屋顶、大型储罐顶部、整体布局等宏观信息。但对于设备密集区域的下方和内部，细节不足。通常与地面扫描结合使用，实现“天地一体”的全要素数据采集。

四、 应用场景与价值
      数字化交付：新建燃气厂的竣工数据与设计不符，提供精确的竣工数字资产，便于后续运营。
      改造与检维修：设计依据不足，易发生管道碰撞，减少设计错误和施工返工，节约成本和时间。
      安全与应急：安全距离不清，应急演练不直观，提升安全管理水平，优化应急预案。
      资产管理与巡检：资产台账不清，巡检路线不优，实现资产可视化、巡检智能化。

      所以，燃气厂三维扫描是推动传统燃气设施向数字智能化、安全管理转型升级的关键技术。它为企业构建了坚实的“数字底盘”，为未来的全生命周期管理奠定了坚实基础。
