油气集输场站逆向建模：能源场站装置的数字化构建方案

       油气集输场站是油气生产链中的关键枢纽，承担着油气收集、分离、计量和输送的功能。场站内储罐群、分离器组、管道网络和支架结构密集排布，各类设备在有限空间内形成复杂的工艺连接。对这类场站进行数字化，核心任务是建立一套完整的、可编辑的三维数字模型，为运维管理、改造规划和应急决策提供统一的空间基准。

       传统测绘图纸记录的是二维信息，场站的空间关系、设备连接节点、管道路由走向在图纸上难以完整表达。逆向建模技术以现场扫描数据为基础，在数字空间中逐设备、逐管道地重建场站完整结构，形成毫米级精度的三维数字模型。我们近期完成了一个油气集输场站的逆向建模项目，本文以此为案例进行技术梳理。

项目概况

       本次建模对象是一个大型油气集输场站，包含储罐区、分离器组、工艺管道网络和钢结构支架。设备类型多、管道走向复杂，各功能区之间通过管廊和管线紧密连接。建模目标是建立场站全要素三维数字模型，将储罐、分离器、管道、阀门、支架等全部设施在一套模型中精确呈现，为场站数字化管理提供统一的数据基础。

技术路径

       建模的第一步是现场数据采集。采用三维激光扫描技术，分区域多站点对场站进行全要素空间数据采集。储罐区围绕每台储罐多点位架设，完整记录罐体几何形态和法兰接口。分离器组区域在设备间布站，采集设备外形和连接关系。管廊区沿管道走向逐段扫描，记录管路路由和支架节点。所有站点数据配准后，生成场站完整的高密度点云模型，精度控制在毫米级。

       建模阶段，以点云数据为尺寸基准，在专业建模软件中进行逆向重建。储罐按实测几何参数逐台建模，罐体尺寸、法兰位置、接管方向均按点云数据精确还原。分离器组按设备外形和接口关系逐台构建，设备间的相对位置和连接方式严格按照实测数据。管道系统沿走向逐段拟合，管径、弯头角度、法兰连接节点全部保留。钢结构支架按实际截面和节点重建，支架与管道、储罐之间的空间关系在模型中完整呈现。

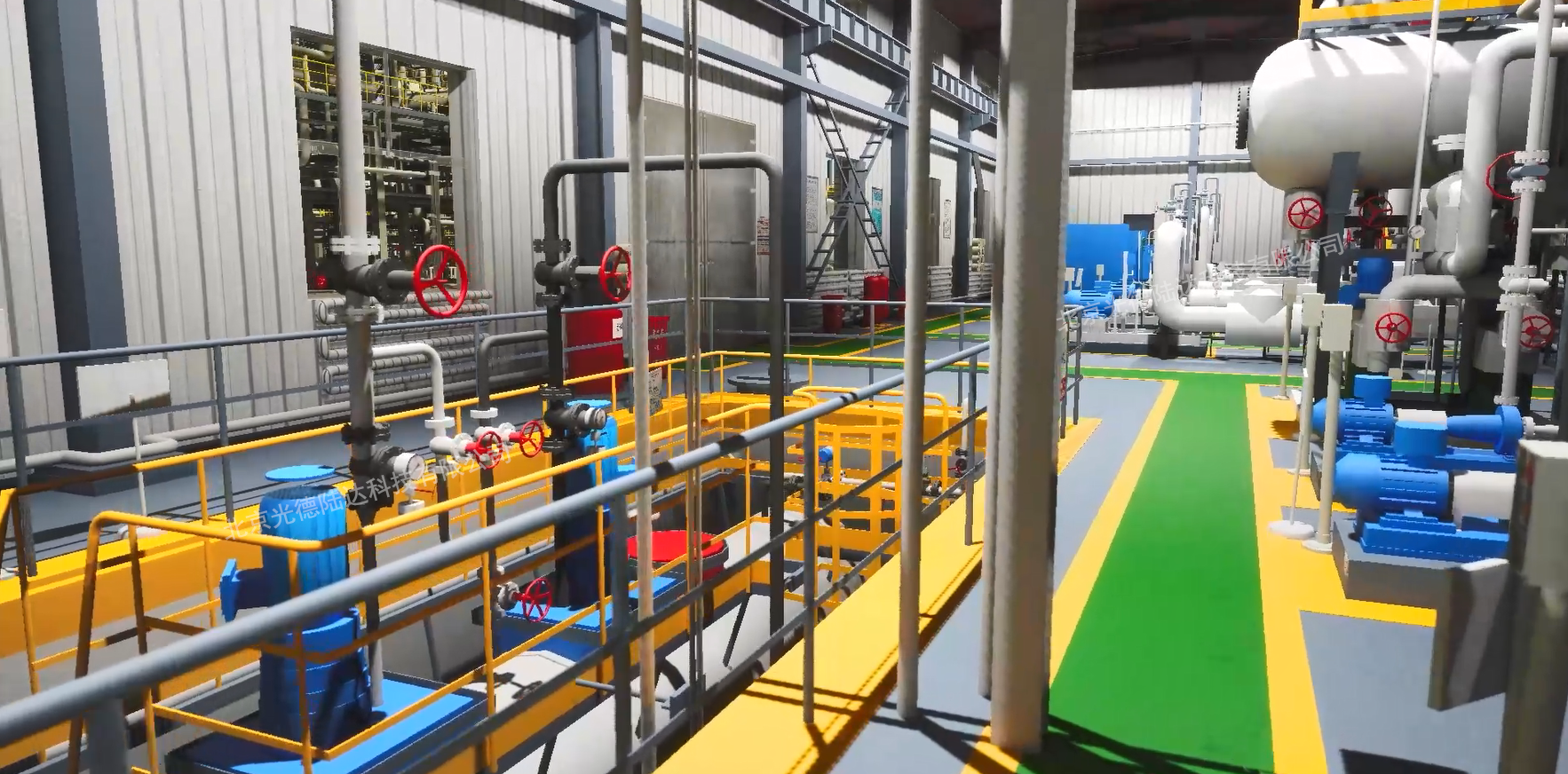

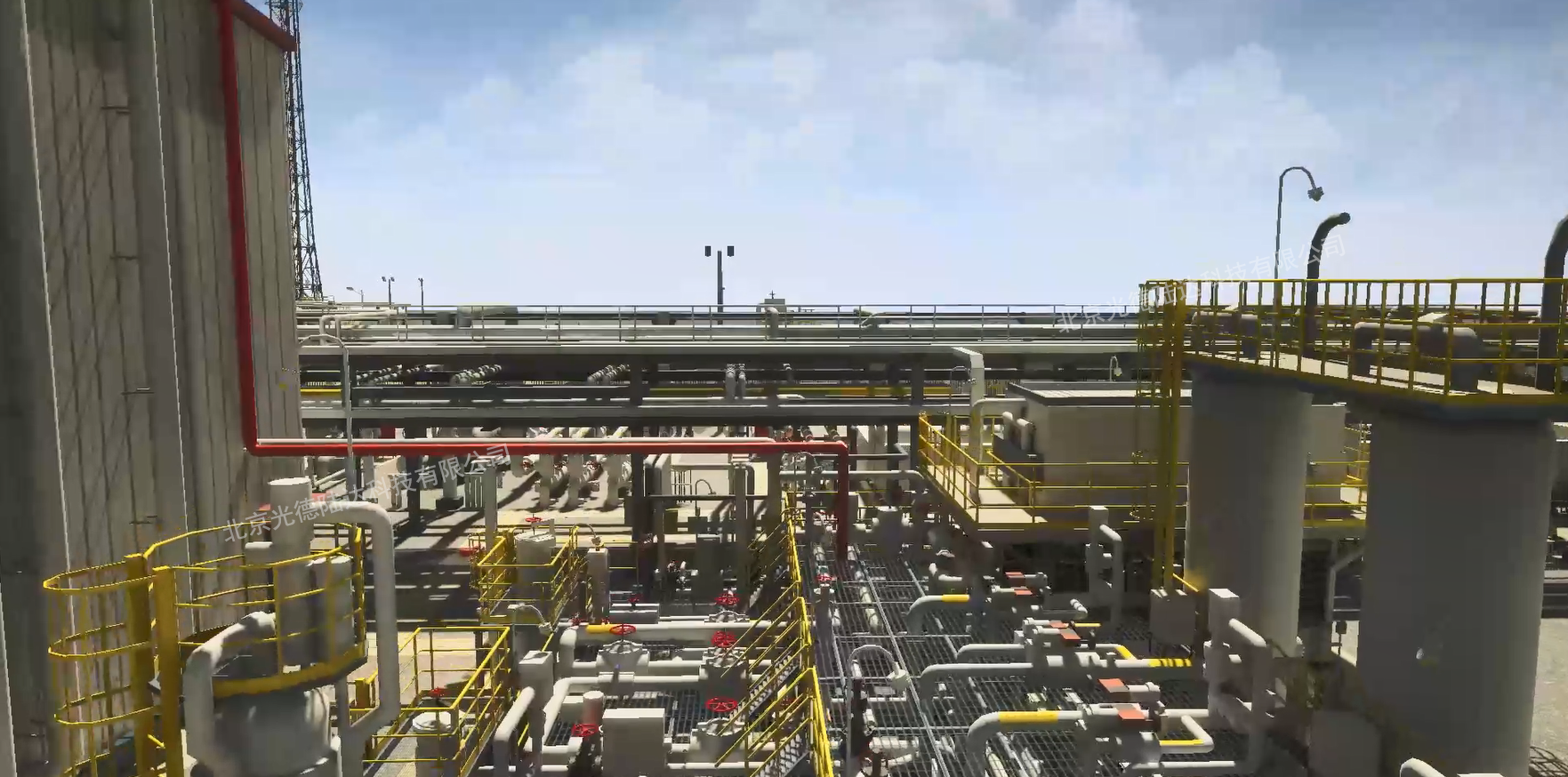

       最终交付的可编辑三维模型，包含场站全部设施的空间信息。模型与原始点云数据的几何偏差控制在毫米级，设备定位、管道走向、法兰接口等关键数据与现场实测一致。

成果应用

       逆向建模完成的三维数字模型，首先服务于场站的运维管理。运维人员可以在模型上查询任意设备的位置、尺寸和连接关系，巡检路线和设备台账实现空间化可视化管理。管道维修时，故障管段的精确位置和拆装空间在模型上提前规划。

       改造规划方面，场站新增设备或调整管道走向，在三维模型中进行空间预演和碰撞检测。新设备的安装位置、新管道的路由走向与现有设施的干涉关系，在模型上提前验证。改造方案的可行性论证，从现场反复踏勘转为模型空间分析。

       安全应急方面，三维模型是应急决策的空间基础。储罐防火间距、逃生通道宽度、消防设施覆盖范围、危险区域隔离距离，在模型中精确测量和标注。应急响应预案的制定和演练，有量化空间数据的支撑。

结语

       油气集输场站的逆向建模，本质上是将一座物理存在的工业场站，完整、精确地搬迁到数字空间中。它为场站的运维、改造和安全管理提供了统一的空间基准。这套三维数字模型，是油气场站数字化管理的可靠基础。
