石化炼厂三维扫描：点云高程着色与全要素采集

       石化炼厂是工业设施中空间复杂度最高的场景之一。塔器高耸、管廊密集、工艺管线纵横交错，多层钢平台将各功能区连接成一个立体网络。对这类装置进行测绘，传统手段面临高空可达性差、管线覆盖不全、空间标高关系难以完整记录等困难。
       三维激光扫描的全要素采集能力，结合点云高程着色可视化表达，为石化炼厂的空间数字化提供了一套高效方案。我们近期对一个石化炼厂完成了三维扫描项目，本文以此为案例，梳理技术路径与应用价值。

项目概况
       本次扫描对象是一个石化炼厂装置区，包含塔器、换热器、储罐、多层工艺管廊和连接管道。装置区内管线分层排布，空间标高关系复杂。扫描目标是建立装置区全要素三维点云模型，完整记录设备定位、管廊走向、管线标高和空间关系，为改造规划、碰撞检测和运维管理提供数据基础。
技术路线
       外业采用地面式三维激光扫描仪，根据装置区布局分区域布设站点。塔器周围多点位架站，覆盖塔体全高；管廊区沿走向逐段采集，记录管排分层和法兰节点；地面管廊区加密站点，保证底层空间数据完整。单站扫描约两到三分钟，激光以每秒百万点级的速度，无差别记录设备表面、管线走向、钢结构节点的空间坐标。

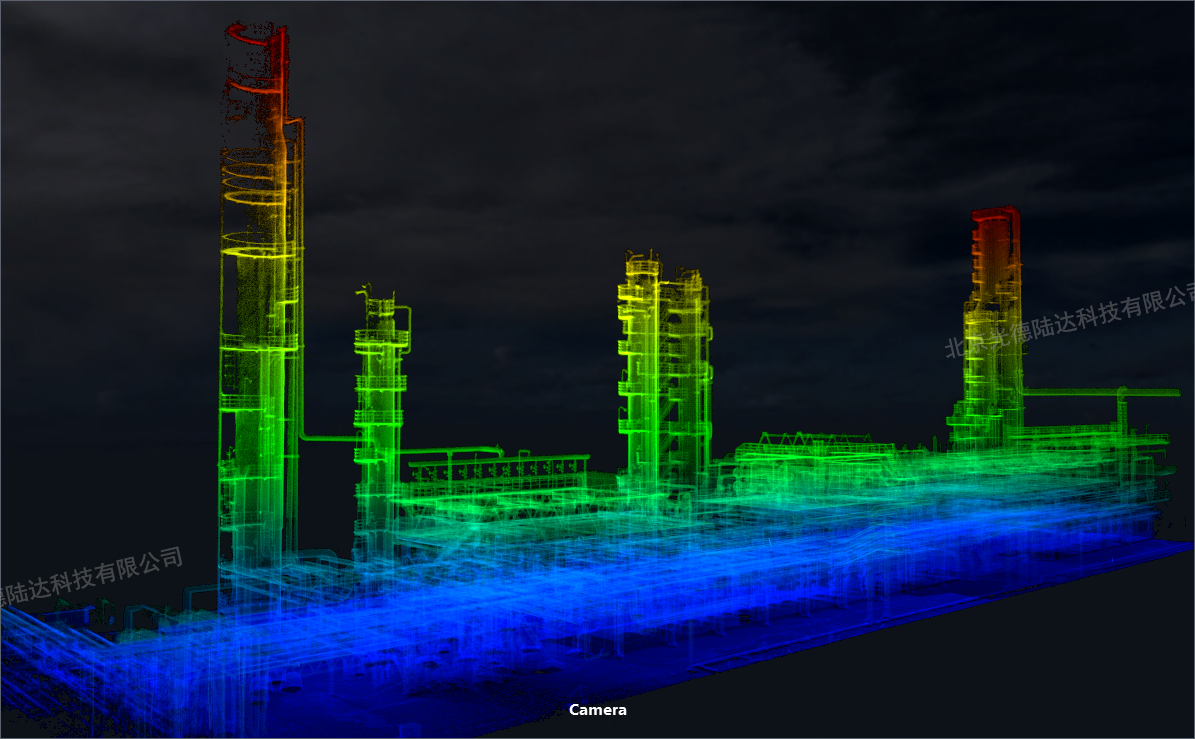

       内业处理阶段，将全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整装置区点云模型。经过滤波去噪后，点云数据以高程着色方式呈现：红色对应塔顶最高处，蓝色对应底层地面管廊，中间色阶平滑过渡。这种表达方式将复杂空间的高程变化直观呈现，专业人员在模型上可以快速识别标高差异和空间层次。

成果价值
       高程着色点云为石化炼厂的空间分析提供了直观工具。改造规划中，新增管线的路由走向、跨越管廊的标高衔接、设备安装的净空要求，在点云模型中可以进行空间预演和碰撞检测。管廊的层间标高、管排的实际间距、法兰节点的定位，全部在模型中可量可查。

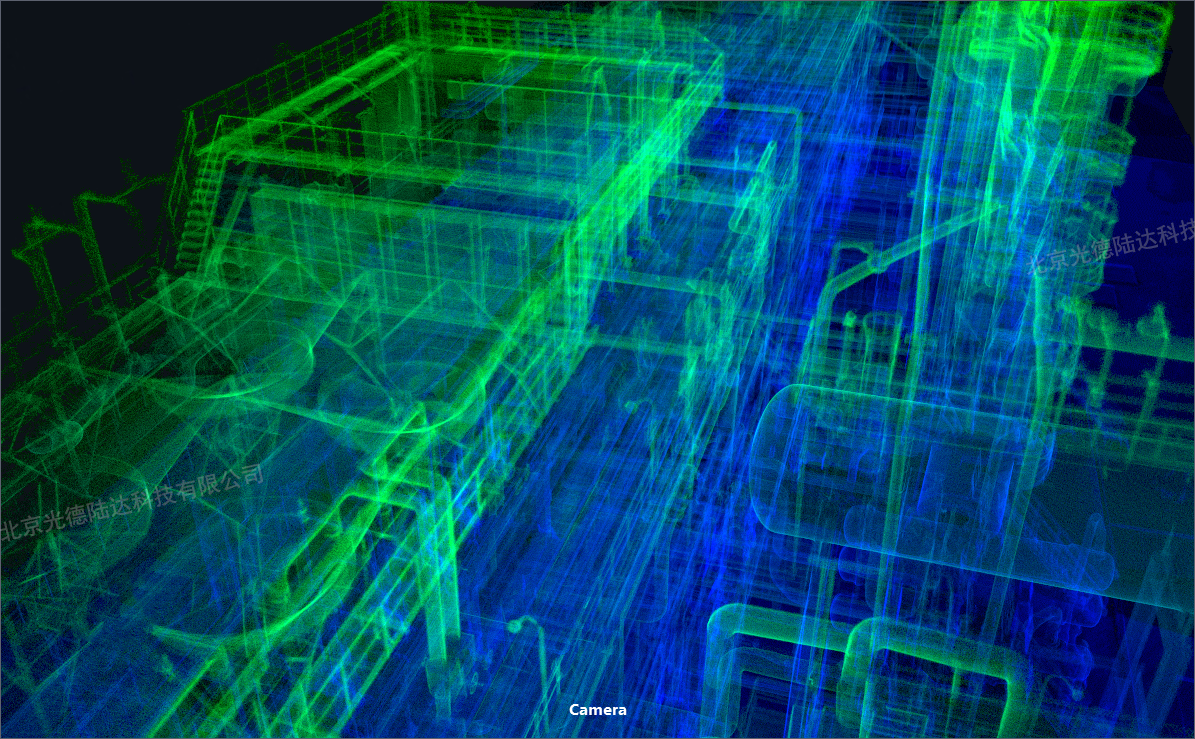

       设备定位方面，塔器、换热器、储罐的精确空间坐标在点云中完整记录，设备台账实现空间化管理。密集多层管廊的管线走向和层间关系清晰呈现，为管线改造和检修提供了可靠的空间数据。
       从长期运维看，这套点云数据是可更新的数字基准。装置区每次改造后补扫局部区域，数字档案与现场状态保持同步。
结语
       石化炼厂的空间数字化，核心在于全要素采集与直观表达。三维扫描技术以毫米级精度记录装置全空间，高程着色点云让复杂标高关系一目了然。我们提供石化装置三维扫描服务，欢迎同类项目咨询对接。
