油气炼化站台逆向建模：设备与管廊的数字模型统一构建

       油气炼化站台是炼化生产装置中的重要组成部分，承担物料输送、设备操作和检修通行的功能。站台区域设备密集，泵组、阀组、计量装置分布集中，管廊和操作平台交错布置，空间层次丰富。对这类设施进行数字化，核心任务是将设备、管廊和操作平台统一到同一套三维数字模型中，为运维管理、改造规划和安全管理提供空间数据基础。
       逆向建模技术以现场三维扫描数据为尺寸基准，在数字空间中逐设备、逐管道地重建站台完整结构，形成毫米级精度的可编辑三维模型。我们近期完成了一个油气炼化站台的逆向建模项目，本文以此为案例进行技术梳理。

项目概况
       本次建模对象是一个油气炼化站台，包含泵组、阀组、计量装置、管廊系统、操作平台及连接管道。设备布局紧凑，管廊纵横交错，操作平台与站台多层衔接。建模目标是建立站台全要素三维数字模型，将设备定位、管廊走向、平台衔接关系在一套模型中完整呈现，为后续运维和改造提供统一数据基础。
技术路线
       建模的第一步是现场数据采集。采用三维激光扫描技术，对站台进行全要素空间数据采集。设备区域围绕泵组和阀组架站，记录设备外形和接口位置。管廊区域沿走向逐段扫描，采集管道走向、法兰节点和支架定位。操作平台区域分层布站，记录平台标高和与站台的衔接关系。所有站点数据统一配准后，生成站台完整高密度点云模型，精度控制在毫米级。
       建模阶段，以点云数据为尺寸基准，在专业建模软件中进行逆向重建。设备按实测外形和接口关系逐台构建，泵组、阀组、计量装置的相对位置严格按照实测数据。管道系统沿走向逐段拟合，管径、弯头角度、法兰连接节点全部保留。操作平台按实际标高和衔接关系重建，与站台主体结构的空间关系在模型中精确呈现。

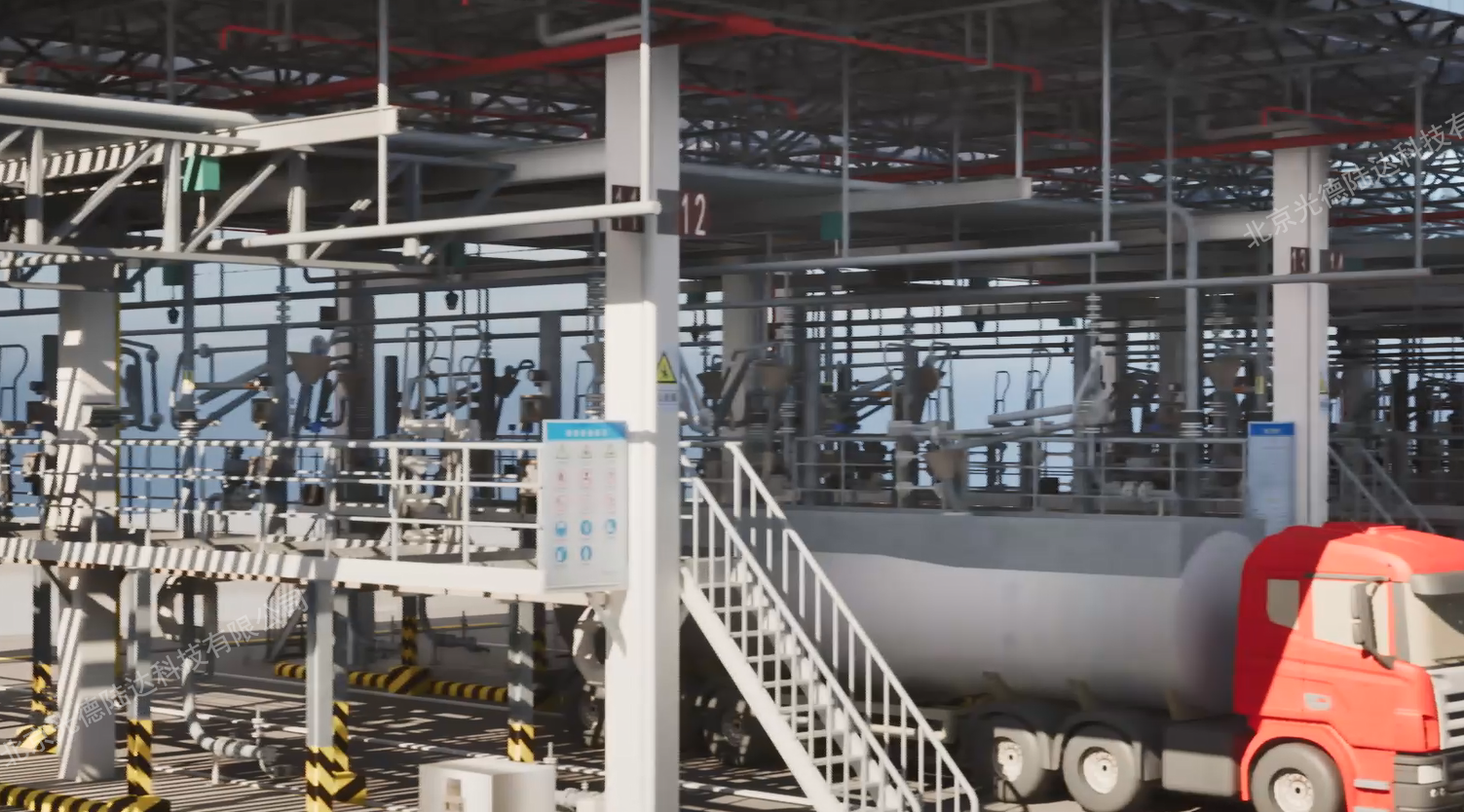

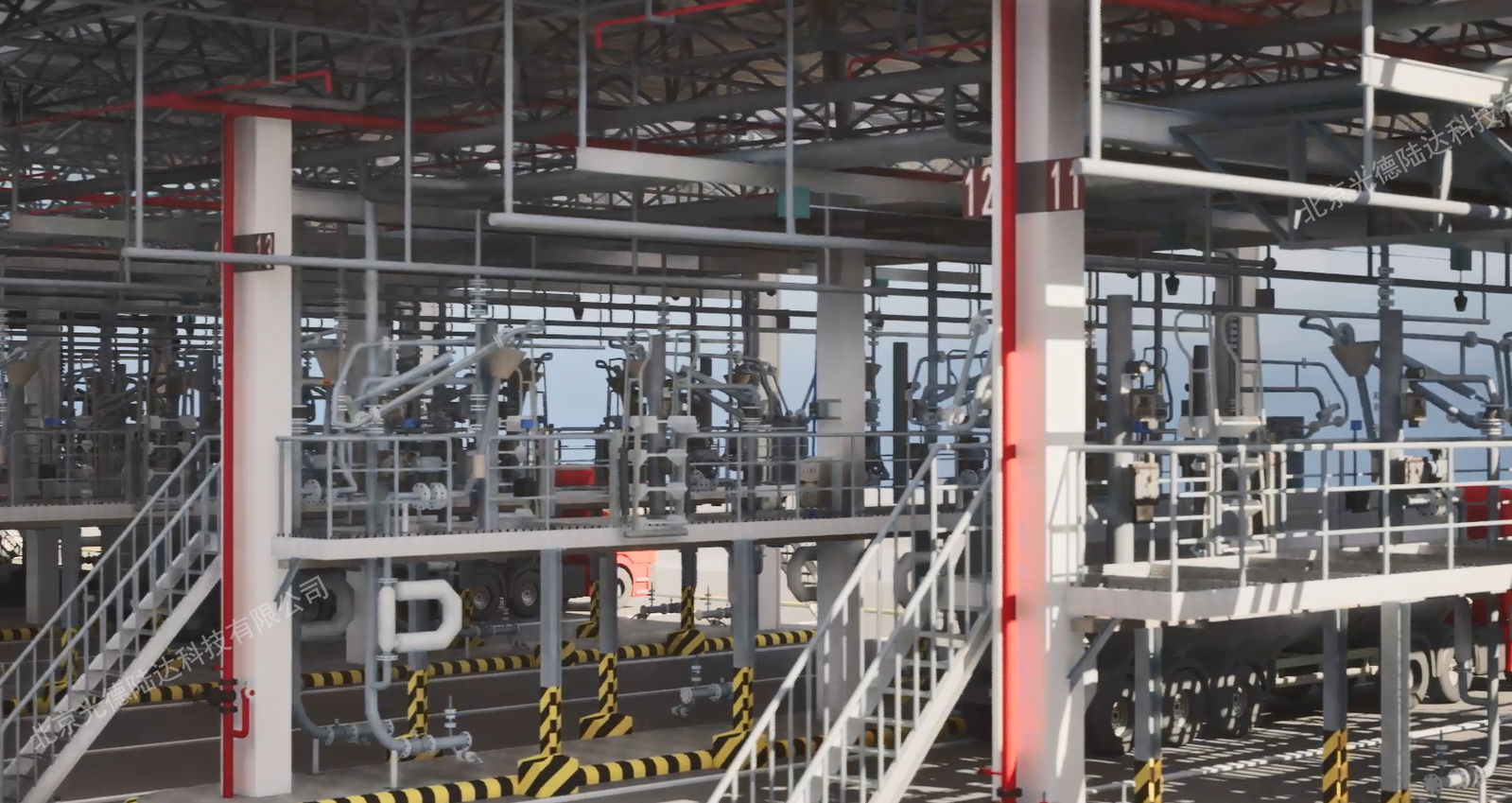

       最终交付的可编辑三维模型，包含站台全部设施的空间信息。模型与原始点云数据的几何偏差控制在毫米级，设备定位、管道走向、平台标高与现场实测一致。
成果应用
       逆向建模完成的三维数字模型，为油气炼化站台的运维管理提供了统一空间基准。设备管理实现空间化，泵组、阀组、计量装置的位置和接口信息在模型中可查可量。管道巡检时，任意管段的走向和法兰位置从模型直接提取。改造规划时，新增设备或调整管道路由在模型中进行空间预演和碰撞检测，方案可行性在施工前验证。
结语
       油气炼化站台的逆向建模，将设备和管廊完整重建到同一套数字模型中，为站台的精细化运维提供了可靠基础。我们提供炼化装置逆向建模服务，欢迎同类项目咨询对接。
