大型矿工厂三维扫描：点云采集与逆向建模同步推进

       大型矿工厂的空间测绘，涉及选矿车间、输送廊道、料仓、管线系统及配套钢结构等多种设施。设备类型多，空间跨度大，功能区之间通过输送线和管廊紧密连接。传统测绘方式在这种复合场景中，数据获取效率低，空间关系难以完整记录。三维激光扫描技术以毫米级精度快速采集全要素空间数据，为矿工厂的数字化提供了高效方案。

       我们近期对一座大型矿工厂完成了三维扫描，点云数据完整覆盖核心区域，并同步启动了逆向建模工作。本文以此为案例进行技术梳理。

项目概况

       本次扫描对象是一座大型矿工厂，包含选矿车间、输送廊道、料仓、管线系统及配套钢结构。矿区面积大，设备分布广，功能区之间空间关系复杂。扫描目标是建立矿工厂全要素点云模型，完整记录设备定位、廊道走向、料仓结构和管线分布，并在点云基础上推进逆向建模，为后续的设备管理、改造规划和结构检测提供数据基础。

技术路线

       外业采用地面式三维激光扫描仪，根据矿区功能分区布设站点。选矿车间区域围绕设备组架站，记录设备外形和连接关系。输送廊道沿走向逐段采集，记录廊道结构和走向。料仓区域多点位布站，记录仓体几何形态和进出料口位置。管线系统沿管廊走向扫描，记录管道走向和支架节点。各区域扫描数据通过重叠区域特征点统一配准，生成矿区完整点云模型，精度控制在毫米级。

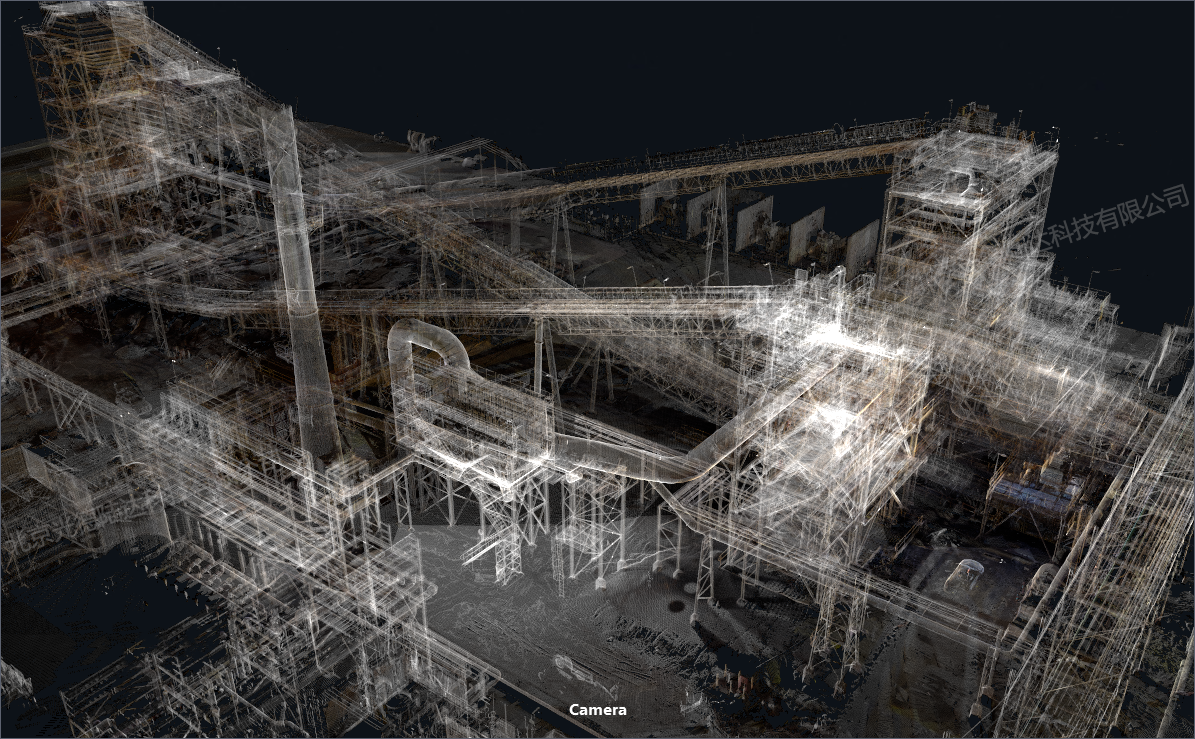

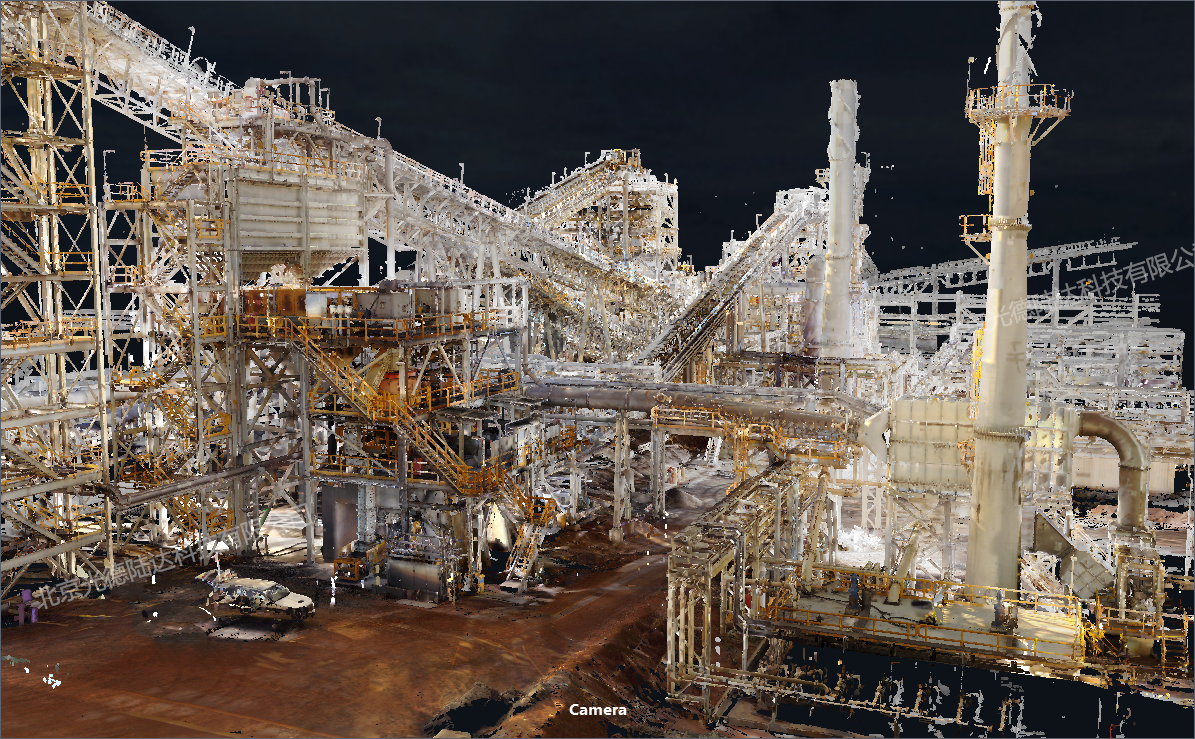

       内业处理阶段，点云数据经过滤波去噪后，以真彩色模式呈现矿区全貌。在此基础上，逆向建模工作同步启动。目前已对部分核心结构完成数字重建，包括选矿车间主体框架、输送廊道结构及料仓几何模型。已建成的模型与点云数据配套衔接，空间位置严格对应。

成果应用

       三维点云模型为矿工厂的空间管理提供了完整数据。设备定位、廊道走向、料仓结构、管线分布均可从模型中提取，空间关系一目了然。逆向建模的阶段性成果，为设备改造和结构分析提供了可编辑的数字基础。已建成的结构模型可用于碰撞检测和方案预演，未建模区域可先基于点云数据进行空间分析。

       从长期来看，随着逆向建模的逐步推进，矿工厂将形成一套完整的可编辑三维数字模型。设备管理、改造规划、结构检测等应用场景，都将以这套模型作为统一空间基准。

结语

       大型矿工厂的三维扫描与逆向建模同步推进，点云数据提供完整现状记录，数字模型为后续应用提供可编辑基础。我们提供矿山设施三维扫描与逆向建模服务，欢迎同类项目咨询对接。
