制冷机房三维扫描：设备与管线空间的完整数据采集

       制冷机房是建筑机电系统中空间复杂度最高的区域之一。冷水机组、冷却水泵、冷冻水泵、分水器、集水器及密集的管道系统在有限空间内紧密排布，设备与管线之间交叉频繁，维修通道和操作空间紧凑。传统测绘方式在这种复杂机电环境中，数据获取难度大，管线走向和设备接口的空间关系难以完整记录。
       三维激光扫描技术以非接触方式快速采集全要素空间数据，能够将制冷机房的设备与管线一次性纳入同一套点云模型中，为机房改造、设备更换和数字化运维提供可靠的空间数据基础。我们近期对某制冷机房完成了三维扫描，本文以项目实践为基础梳理技术路径与成果价值。

项目概况
       本次扫描对象为一个制冷机房，包含冷水机组、冷却水泵、冷冻水泵、分集水器、水处理设备及配套管道系统。机房内设备密集，管线分层排布，空间紧凑。扫描目标是建立机房全要素点云模型，完整记录设备定位、管线走向、连接节点和空间净空，为后续的设备更换、管线调整和运维管理提供精确数据。
技术路线

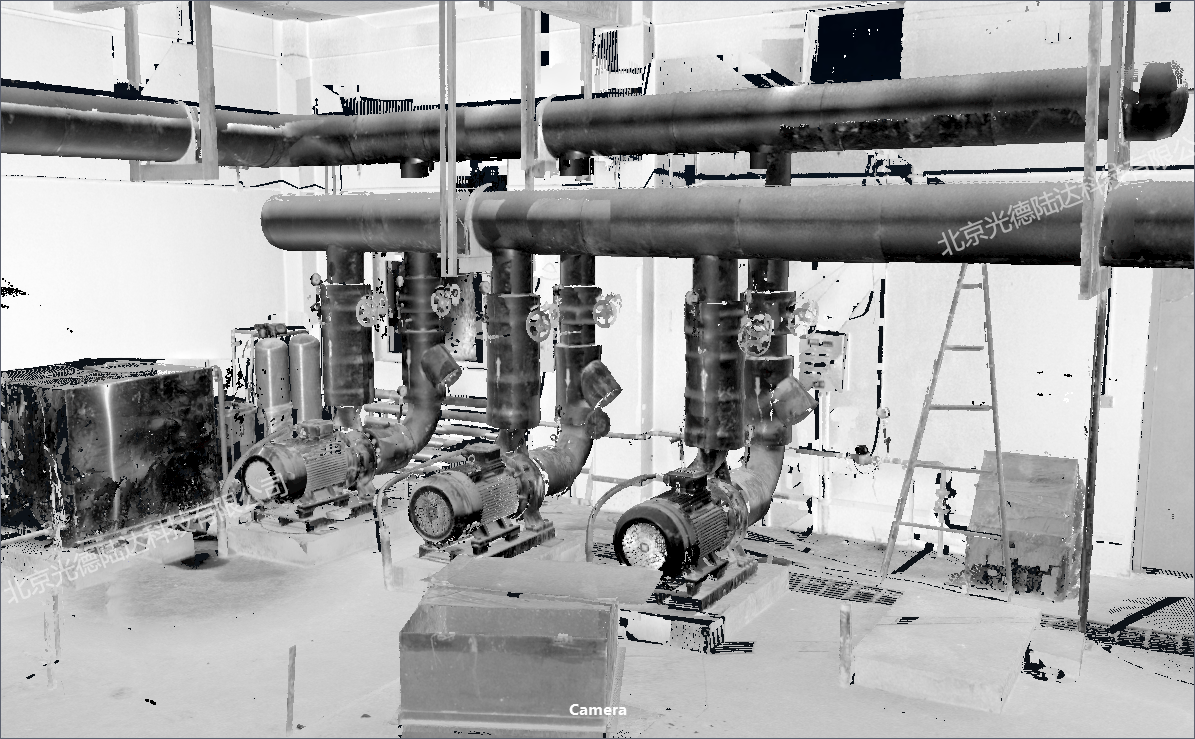

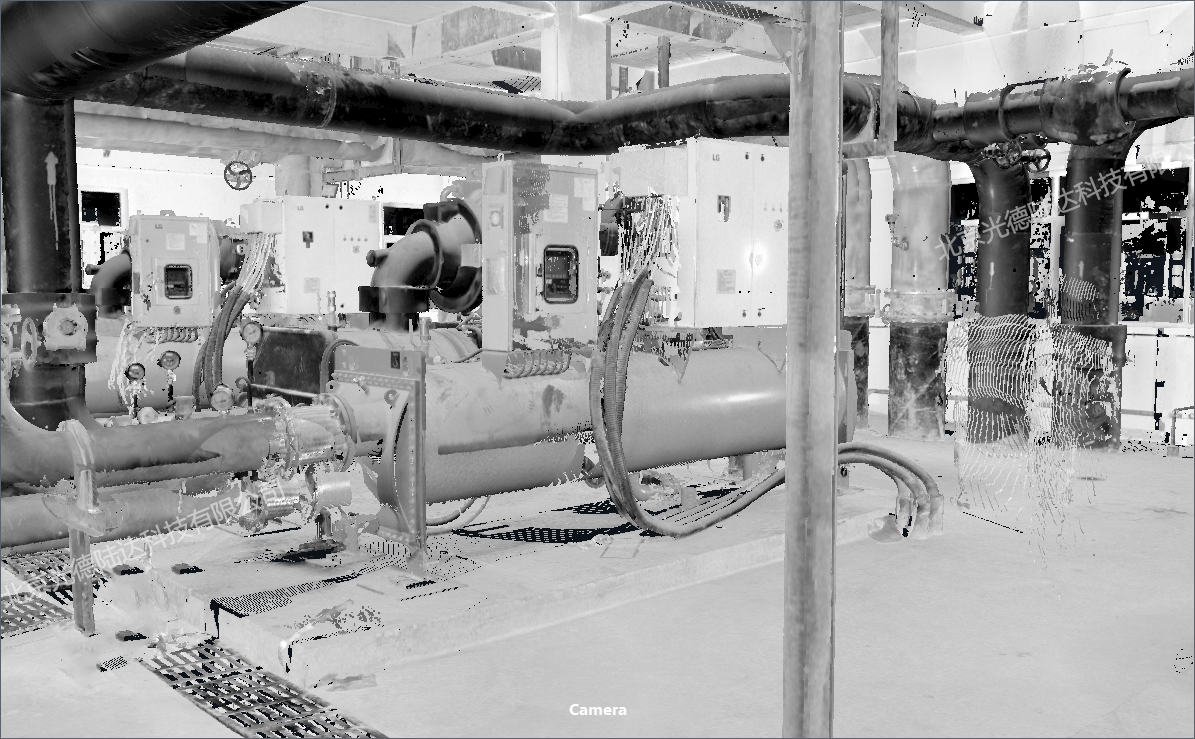

       外业采用地面式三维激光扫描仪，根据机房空间布局多点位布设站点。设备区域围绕冷水机组和水泵组架站，记录设备外形与接口位置。管线密集区域加密扫描，覆盖管道走向、阀门位置和连接节点。由于机房空间有限，扫描仪在设备间隙和管道下方灵活架设，确保数据无死角。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。
       内业处理阶段，各站点云数据通过重叠区域特征点进行统一配准，生成机房完整点云模型。点云经过滤波去噪后，以真彩色模式呈现设备与管线的实际状态。管道间距、设备净空、维修通道宽度等关键数据均可从模型中直接量取，精度控制在毫米级。

成果应用
       三维点云模型为制冷机房的精细化管理提供了统一数据基准。在设备更换方面，新设备的安装空间是否满足要求、运输通道是否畅通，在模型中可进行空间预演和碰撞检测。在管线调整方面，新增管道与现有管线的交叉关系可提前分析，避免施工冲突。在日常运维方面，维修通道的宽度、阀门操作空间、设备巡检路线均可从模型中获取，为维护人员提供准确的空间参考。
       从长期价值看，这套点云模型是机房数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，使数字档案与现场状态保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       制冷机房三维扫描将设备与管线空间完整统一到一套模型中，为机房改造和运维管理提供了可靠的数据基础。我们提供制冷机房三维扫描服务，欢迎同类项目咨询对接。
