重工业厂房三维扫描：设备与管线的数字化采集

       重工业生产厂房是工业设施中空间复杂度最高、设备密度最大的场景之一。钢结构平台层层叠加，生产设备与动力管线交错布置，柱网间距和设备净空直接影响生产安全与改造可行性。传统测绘方式在这种复杂环境中面临高空测量困难、管线空间关系难以完整记录等挑战。三维激光扫描技术以非接触方式快速采集全要素空间数据，将厂房结构、设备与管线一次性纳入同一套点云模型，并通过逆向建模生成可编辑的数字模型，为厂房改造、设备维护和数字化管理提供可靠的数据基础。我们近期对某重工业生产厂房完成了三维扫描与逆向建模，本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为重工业生产厂房，包含多层钢结构平台、生产设备、动力管线、通风系统及配套结构。厂房空间跨度大，设备类型多，管线分层密集。扫描目标是建立厂房全要素点云模型，完整记录钢结构定位、设备基础、管线走向及空间净空，为后续的设备更新、管线调整和安全管理提供精确的空间数据。
技术路线
       外业采用地面式三维激光扫描仪，根据厂房空间布局分区域布设站点。钢结构平台区域分层架站，覆盖不同标高的结构面和设备区域。设备密集区围绕核心设备加密扫描，记录设备外形与接口位置。管线区域沿管廊走向逐段采集，记录管道走向、阀门位置和支架节点。由于部分区域空间受限，扫描仪在平台下方和设备间隙灵活架设，保证数据无死角。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

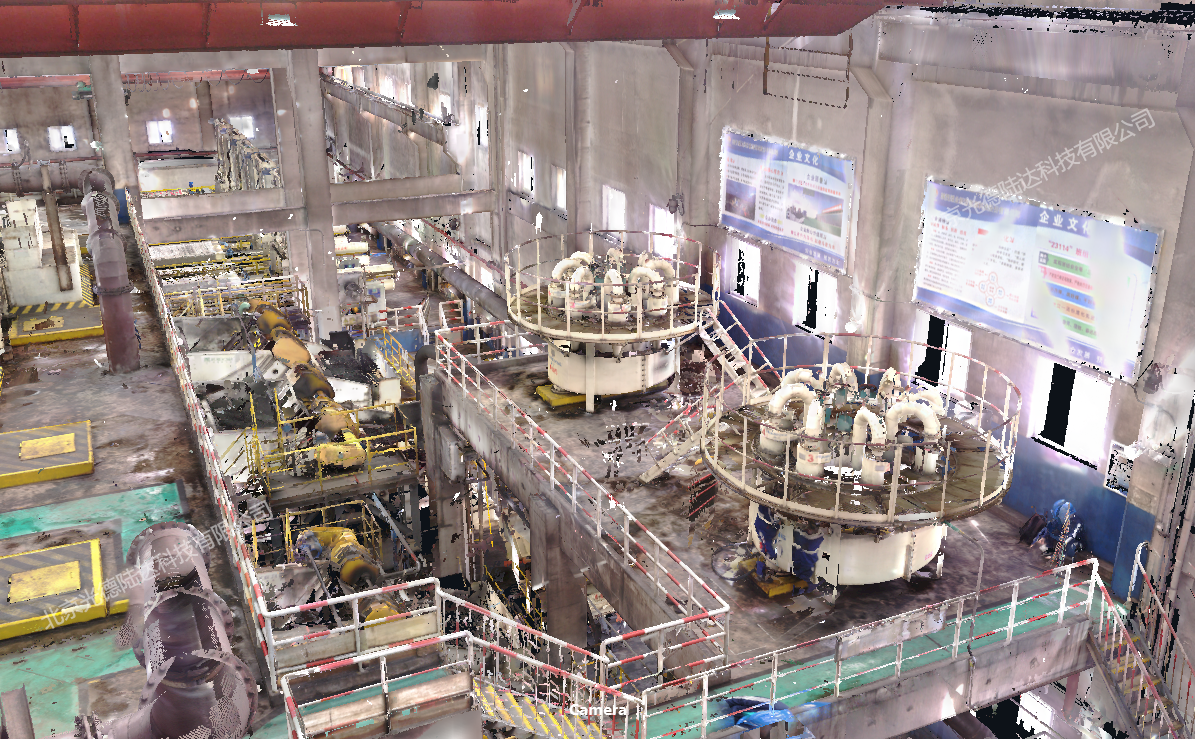

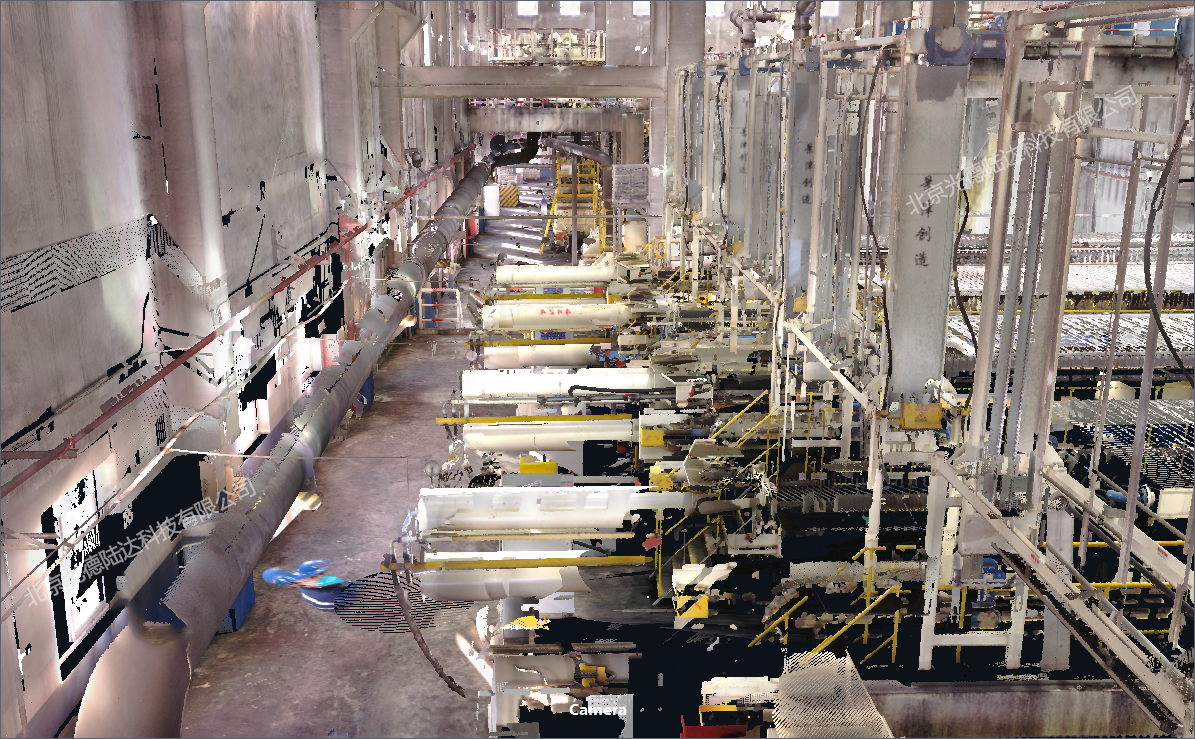

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成厂房完整点云模型。点云经过滤波去噪后，以真彩色模式呈现设备和管线的实际状态。柱网间距、设备净空、管道标高和支架位置等关键数据均可从模型中直接量取，精度控制在毫米级。在点云基础上进行逆向建模，生成结构清晰、可编辑的三维数字模型，为后续应用提供更直观的数据基础。

成果应用
       三维数字模型为重工业厂房的精细化管理提供了统一数据基准。在设备更新方面，新设备的安装空间和运输通道可在模型中进行空间预演，碰撞检测提前发现干涉问题。在管线调整方面，新增管道与现有管线的交叉关系可提前分析，避免施工冲突。在日常维护方面，阀门操作空间、检修通道宽度和设备巡检路线均可从模型中获取，为维护人员提供准确的空间参考。
       从长期价值看，这套数字模型是重工业厂房数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据长期复用，显著降低重复测绘成本。
结语
       重工业生产厂房三维扫描将结构、设备与管线完整统一到一套模型中，为厂房改造和数字化管理提供了可靠基础。我们提供重工业厂房三维扫描服务，欢迎同类项目咨询对接。
