重工业厂区三维扫描数字化

       重工业厂区是工业设施中空间规模最大、设备类型最复杂的场景之一。大型生产车间、高层钢结构平台、密集的动力管线和配套设备共同构成一个庞大的立体空间。传统测绘方式在这种环境中，高空结构测量困难，管线走向和设备定位难以完整记录，数据分散在各类图纸和现场记录中，空间关系难以统一。
       三维激光扫描技术以全要素采集的方式，将重工业厂区的建筑结构、生产设备和管线系统完整记录在点云模型中。真彩色、透视和实景三种点云状态，分别从不同维度呈现厂区的空间信息，为改造规划、设备维护和数字化管理提供了可靠的数据基础。我们近期对某重工业厂区完成了三维扫描，本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座重工业厂区，包含大型生产车间、钢结构平台、生产设备、动力管线及配套辅助设施。厂区空间跨度大，设备类型多，管线分层密集。扫描目标是建立厂区全要素点云模型，完整记录建筑结构尺寸、设备位置和管线走向，并通过真彩色、透视、实景三种状态呈现空间信息。
技术路线
       外业采用地面式三维激光扫描仪，根据厂区布局分区域布设站点。生产车间区域围绕设备组架站，记录设备外形和基础定位。钢结构平台区域分层采集，覆盖不同标高的结构面。管线区域沿管廊走向逐段扫描，记录管道走向、阀门位置和支架节点。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

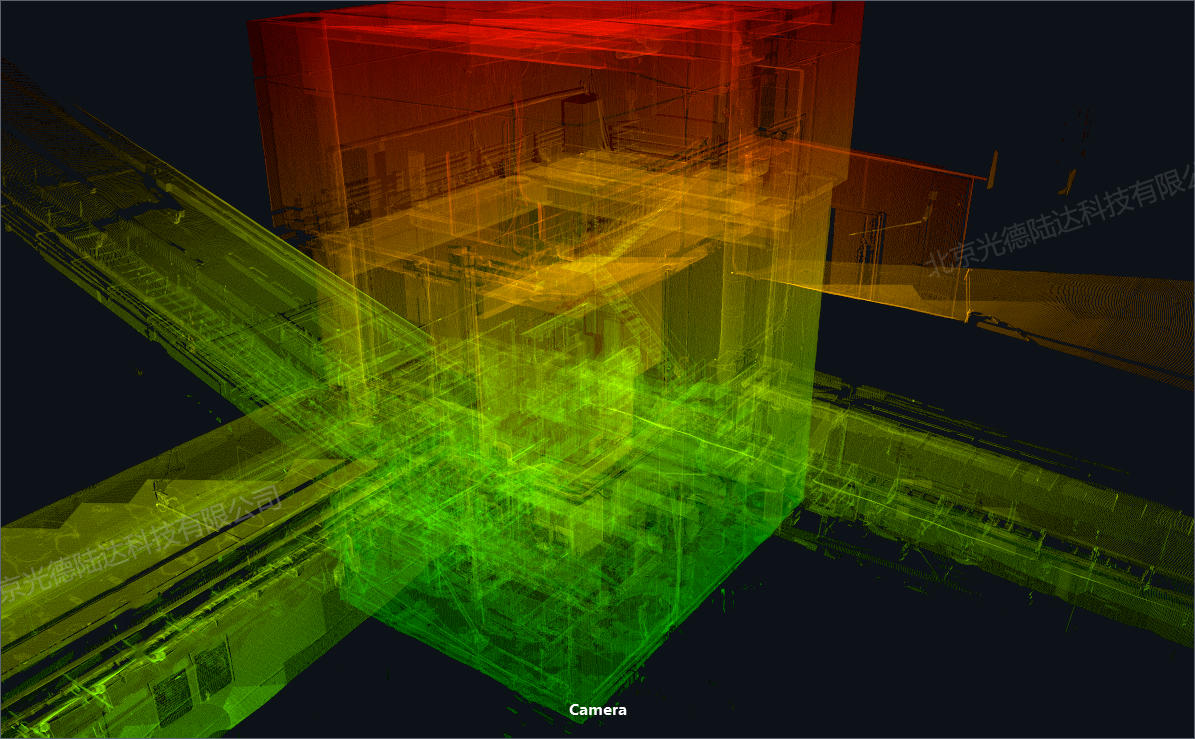

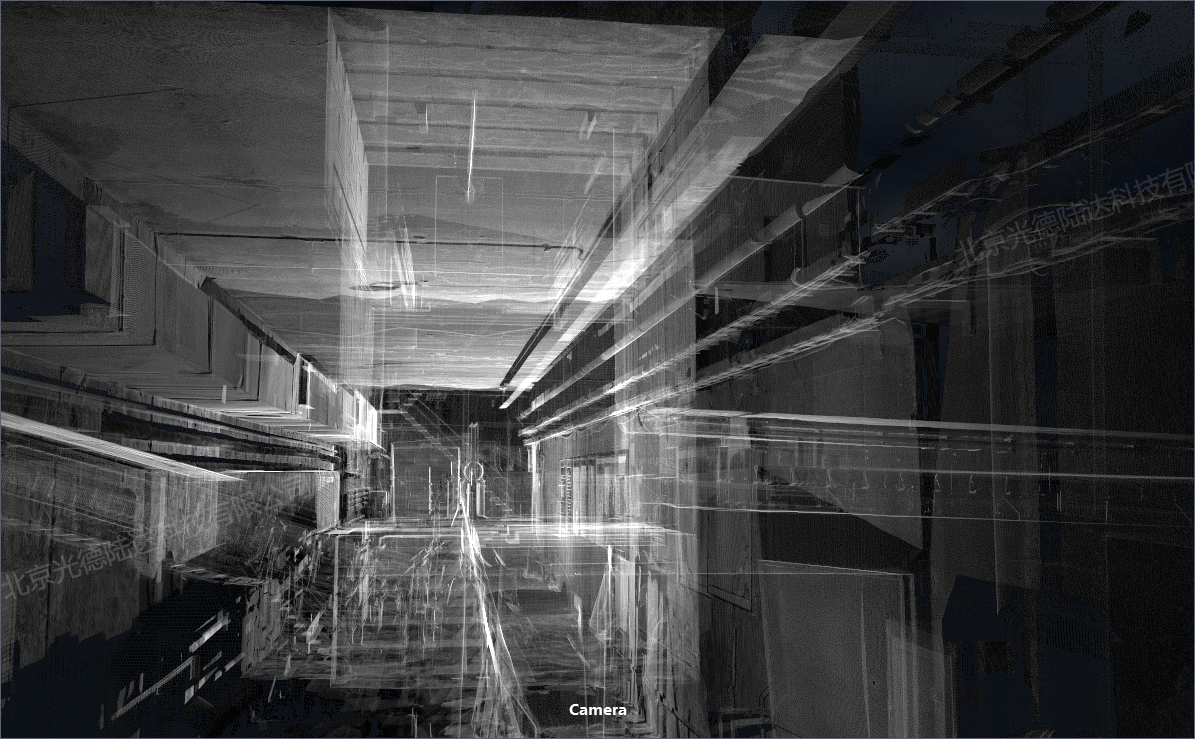

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成厂区完整点云模型。经过滤波去噪后，点云以三种状态呈现：真彩色模式还原设备和管道的真实颜色，视觉上接近现场；透视模式将建筑外壳半透明化，内部结构和设备布局清晰可见；实景模式则把厂区原貌完整搬进电脑，细节丰富。三种状态相互补充，让厂区空间信息表达更加完整。

成果应用
       三维点云模型为重工业厂区的精细化管理提供了统一数据基准。在改造规划方面，设备间距、管道标高和空间净空可从模型中直接量取，新增设施的空间预演在模型中进行，干涉关系提前验证。在设备维护方面，设备位置和管线走向完整记录，检修人员无需反复现场测量。在空间管理方面，厂区整体布局和功能分区直观呈现，为安全管理和运营调度提供数据支撑。
       从长期价值来看，这套点云模型是厂区数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       重工业厂区三维扫描将建筑结构、生产设备和管线系统完整统一到一套点云模型中，真彩色、透视和实景三种状态让空间信息表达更加完整。我们提供重工业厂区三维扫描服务，欢迎同类项目咨询对接。
