道路施工区三维扫描数字化技术应用

       道路施工区是市政工程和交通建设中的典型场景，包含路面结构、地下管线、围挡设施和临时交通组织。施工区的空间数据涉及多个层面：路面的铣刨深度和宽度、地下管线的走向和埋深、围挡的位置和范围。传统测绘方式在施工区环境中面临两个核心难题：一是空间层次复杂，路面以上和地下管线的数据需要分别测量，数据统一性难以保证；二是作业窗口有限，施工区处于动态变化状态，测量工作需要与施工进度协调。三维激光扫描技术以非接触方式快速采集全要素空间数据，将路面结构、地下管线和围挡设施一次性纳入点云模型，为施工管理、管线保护和竣工存档提供了可靠的数据基础。
       我们近期对某道路施工区完成了三维扫描，完整记录了施工区空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一个道路施工区，包含路面结构、地下管线、围挡设施及临时交通标志。施工区空间层次复杂，路面以上和地下管线数据需要统一记录。扫描目标是建立施工区全要素点云模型，记录路面宽度、管线埋深、围挡位置和空间标高，为施工管理、管线保护和竣工存档提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据施工区布局分区域布设站点。路面区域沿道路走向逐段扫描，记录路面宽度、铣刨深度和井盖位置。管线区域在开挖断面和管线暴露位置加密采集，记录管线走向和埋深。围挡和交通标志从地面多点位采集，记录位置和尺寸。由于施工区处于动态变化状态，扫描作业与施工进度协调进行，非接触式采集方式不影响正常施工。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

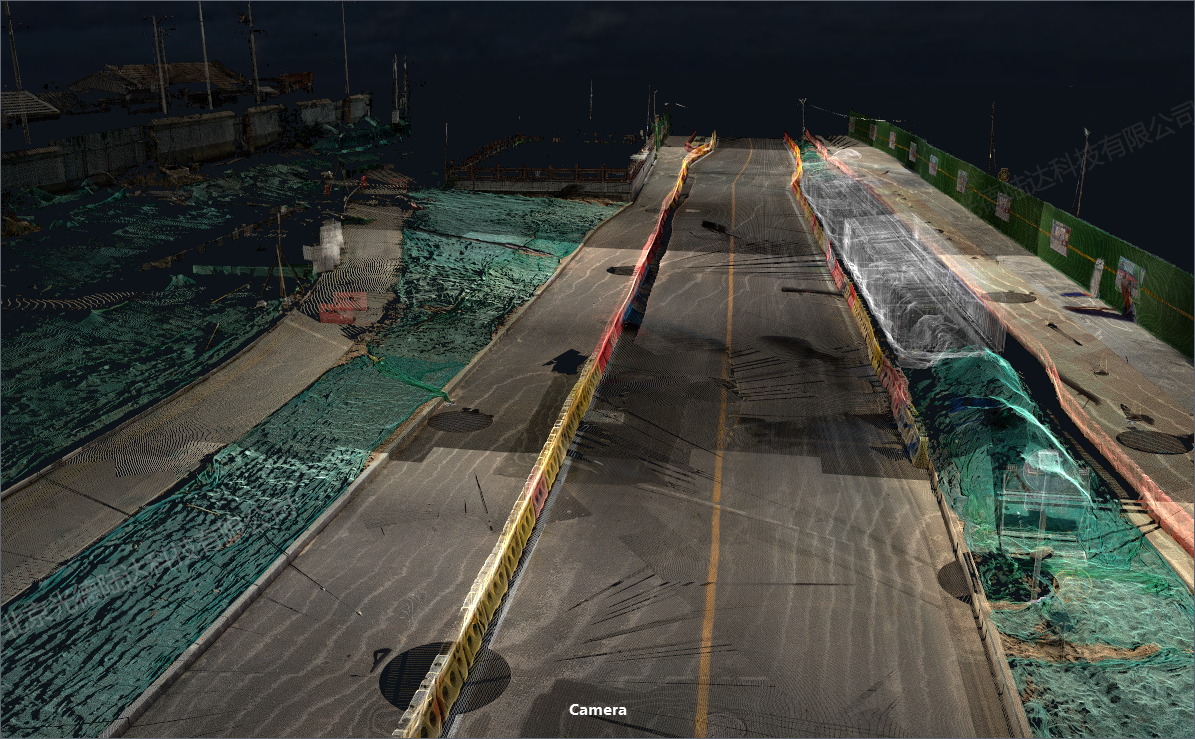

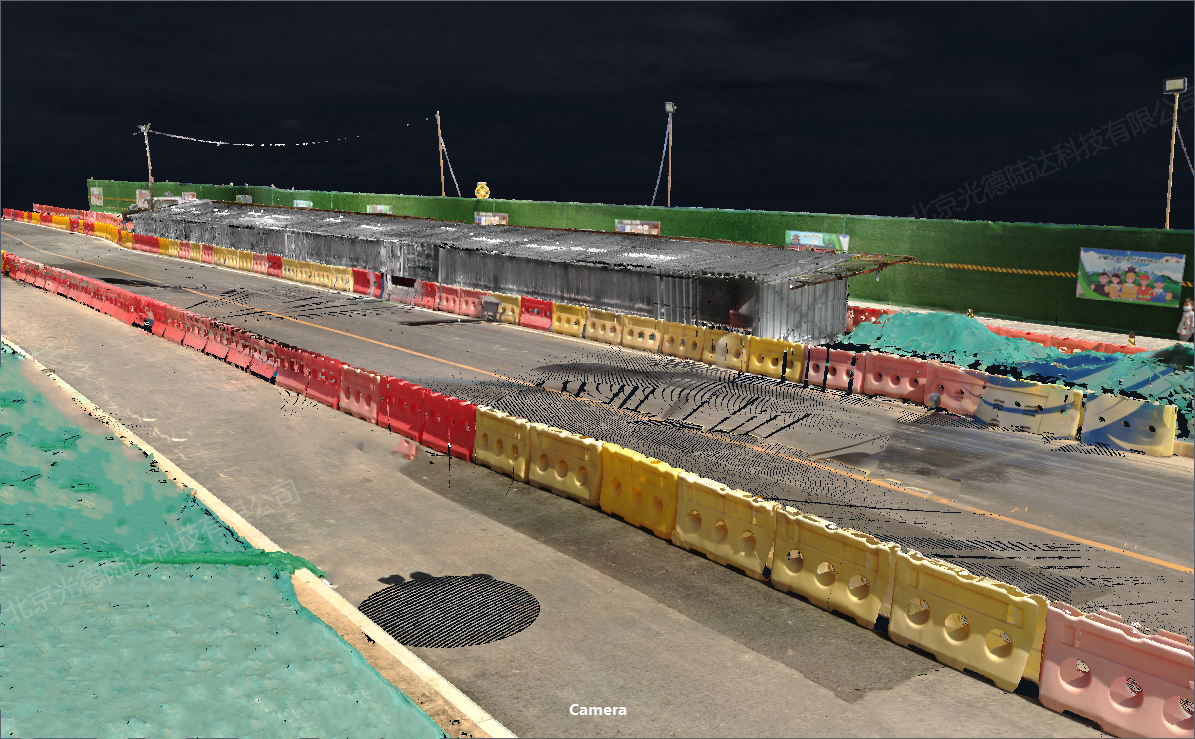

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成施工区完整点云模型。经过滤波去噪后，点云以实景、真彩色和透视三种状态自然呈现。实景模式还原施工区现场状态，真彩色模式保留路面和管线的真实颜色，透视模式让地下管线和结构层次清晰可见。三种状态围绕施工区旋转展示，空间信息表达完整。在渲染软件中，点云数据可以进一步生成高质量效果图，用于施工方案汇报和技术交流。

成果应用
       三维点云模型为道路施工区的精细化管理提供了统一数据基准。在施工管理方面，路面宽度、铣刨深度和管线埋深可从模型中直接量取，施工进度和工程量核算有据可查。在管线保护方面，地下管线的精确走向和埋深完整记录，机械开挖时提前避让，减少管线破坏风险。在竣工存档方面，施工完成后的道路状态完整记录在点云模型中，为后续运维和改造提供原始数据。
       从长期价值来看，这套点云模型是道路施工数字化管理的基础资产。施工完成后，道路状态发生变化时可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       道路施工区三维扫描将路面结构、地下管线和围挡设施完整统一到一套点云模型中，非接触式采集让数据获取更加安全高效。我们提供道路施工区三维扫描服务，欢迎同类项目咨询对接。
