大型工业厂房数字化三维测绘

       在电力、化工、水泥、港口码头等重工业领域，大型工业厂房是生产运营的核心场所。然而，这类厂房往往面临着环境复杂（粉尘大、障碍物多）、结构庞大以及无法停产配合测绘等难题。传统的全站仪测量和人工测距，不仅效率低下、盲区多，且测量人员面临高空坠落等安全风险。

       三维激光扫描技术的出现，为大型工业厂房的数字化提供了一站式解决方案。

一、 真实场景还原：复杂厂房的“数字孪生”
       从我们近期交付的项目点云数据中，可以清晰看到这类场景的复杂性：

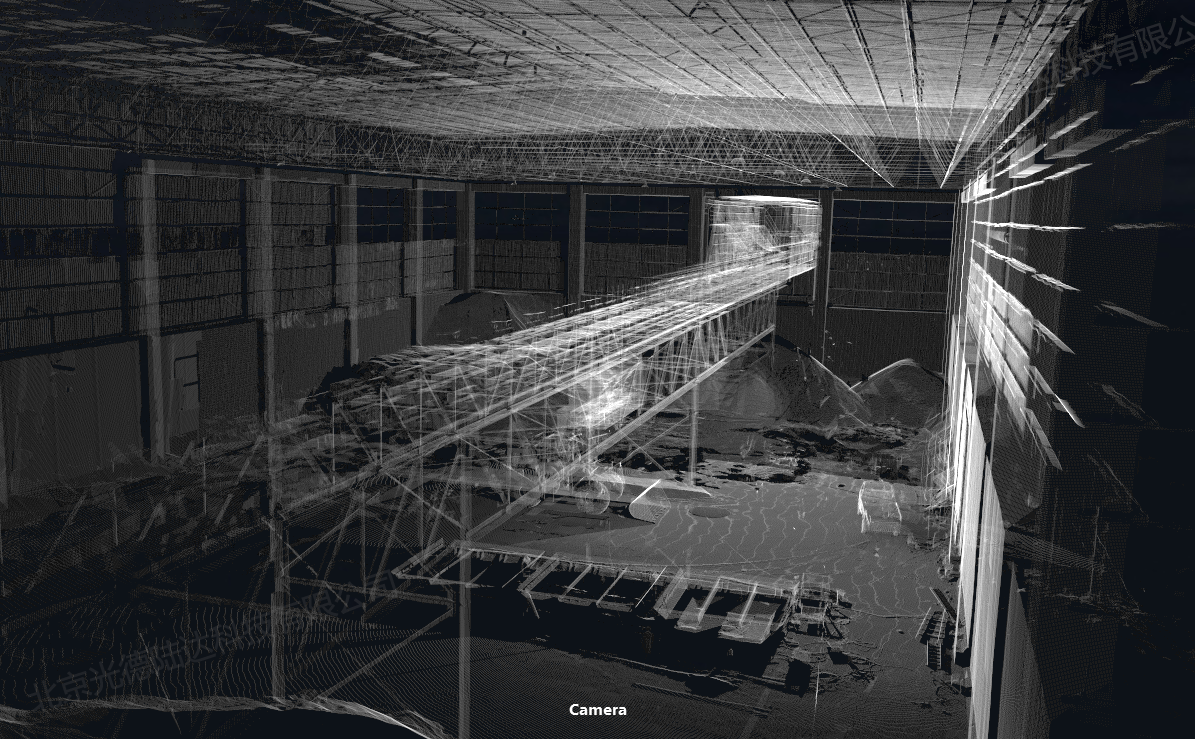

• 内部结构（灰白点云图）：厂房顶部密布大型钢桁架屋架和纵横交错的支撑系统；厂房两侧有承重立柱与外墙；地面凹凸不平，堆积着大量不规则的散装物料（如矿粉、煤炭等），并散落着大型机械设备。

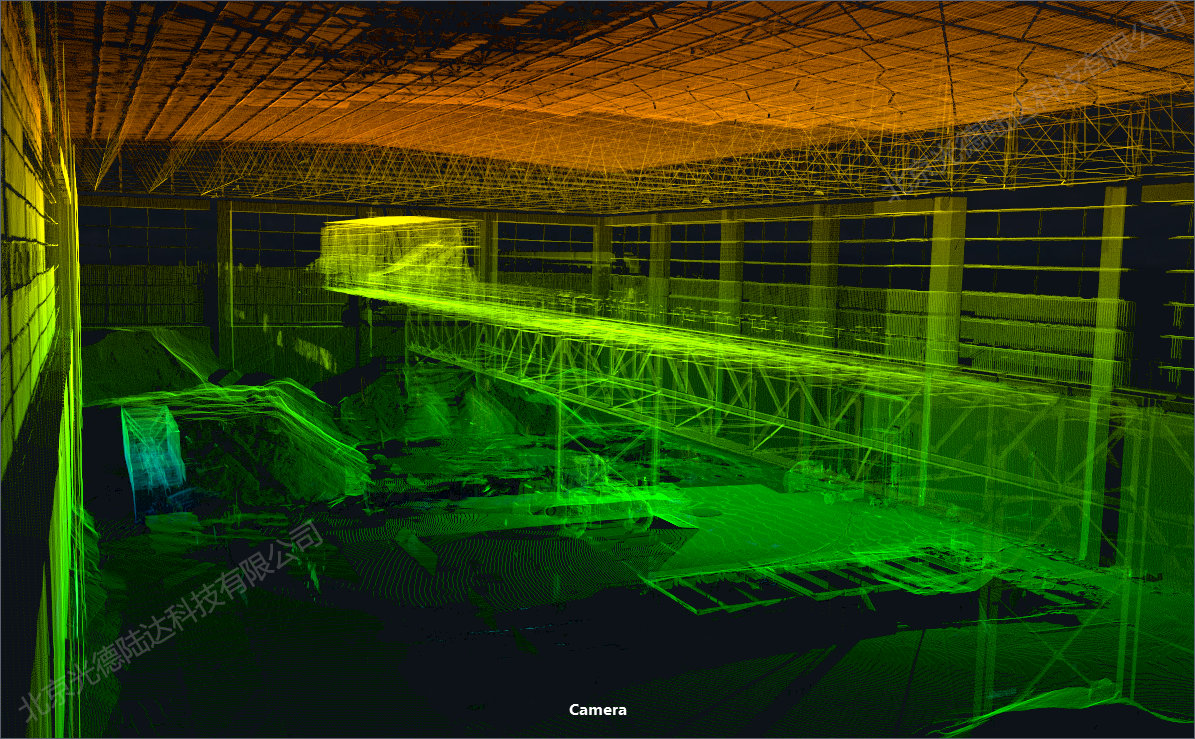

• 核心枢纽（彩色点云图）：画面正中央贯穿一条长条形的高架输送带栈桥，由密集的钢桁架和立柱支撑。

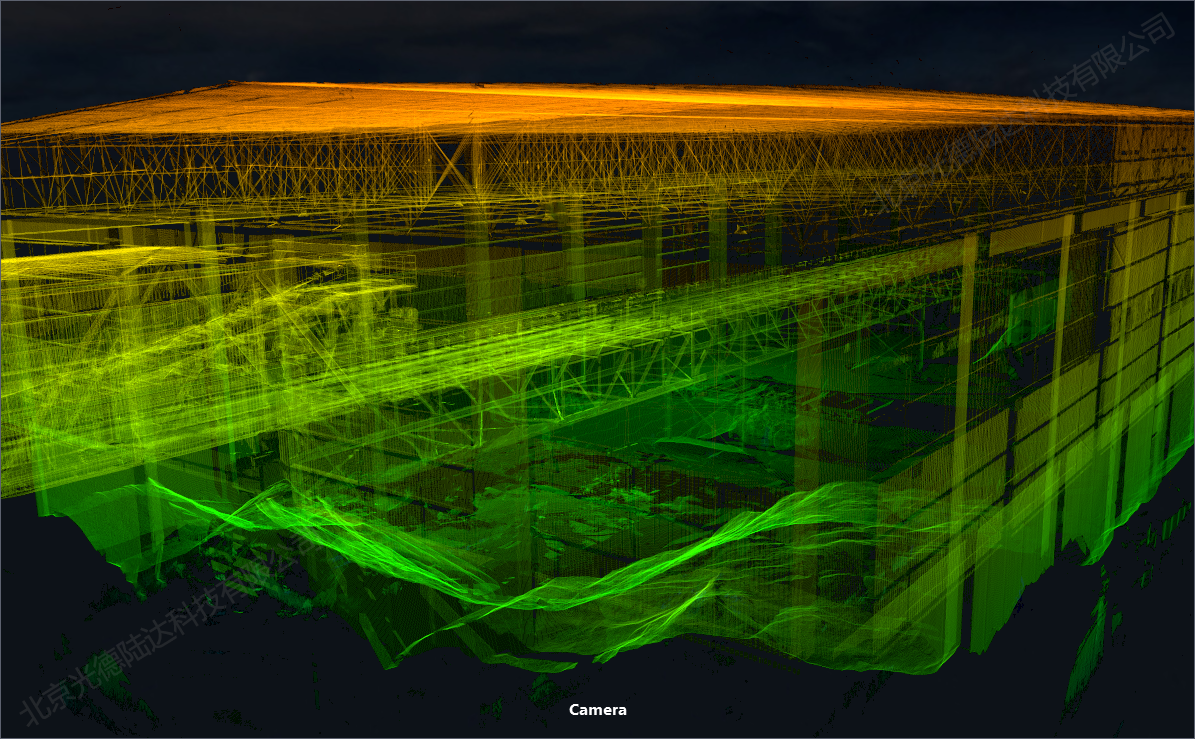

• 全局视角（外部俯视图）：通过Z轴高度渐变着色（底部绿、顶部黄橙），直观展现了整个厂房的平屋顶结构、外轮廓以及内部纵向贯穿结构的完整性。



 二、 核心技术优势：为何工业厂房需要三维扫描？

1. 非接触式测量，保障安全与生产：
          无需搭设脚手架，作业人员站在安全区域即可完成对高空桁架、高空输送带的扫描。对于正在运营的工厂，真正做到了不停产、不干扰正常生产。

2. 海量数据，消除遮挡盲区：
          面对复杂的钢桁架和多层遮挡，三维扫描仪每秒发射数百万个激光脉冲，可完整记录视线范围内的一切细节（管道、桁架节点、料堆表面），精度可达毫米级。

3. 数据可拓展，挖掘深层价值：
          获取的点云不仅能看，还能直接导入专业软件进行逆向建模、体积计算和碰撞检测。

三、 核心应用场景：从盘库到改造

• 散料体积盘点（盘煤/盘库）：
         利用高精度点云数据，通过三角网法（TIN）或格网法，快速精准计算出不规则料堆的体积，彻底告别人工估堆，提供精准的库存数据。

• 输送带栈桥改造与碰撞检测：
         将新建的输送带或设备模型与点云数据进行碰撞分析，在施工前发现管道碰撞、空间不足等问题，避免现场返工。

• 数字孪生底座搭建：
         为工厂运维提供1:1的数字虚拟环境，用于日常管理、安全演练和远程巡视。

结语：
       我们深耕三维扫描领域，从外业采集、点云去噪配准，到逆向建模与数字孪生平台搭建，提供全流程一站式服务。让每一次改造、运维和数字化升级都有据可依。
