工业配料车间三维扫描数字化

       巨大的料斗阵列、密集的给料机、错综复杂的除尘管线。工业配料车间空间狭窄、遮挡严重，设备改造稍有不慎就会“卡壳”。三维激光扫描如何为这类车间提供精准底图？

项目概况

       本次项目位于某大型散料处理企业的工业配料车间。车间内并列排布着多台大型漏斗状料仓，下方连接着振动给料机、皮带机及驱动电机。现场环境复杂，粉尘较大，巡检通道狭窄，顶部及侧方穿插有大量工艺管线与电缆桥架。客户近期计划对该车间进行设备升级改造，但由于年代久远、图纸缺失，且新设备尺寸与老设备存在差异，急需一份高精度的现场三维数据，以评估新设备的安装空间及管线干涉情况。

技术路线

       针对车间内设备密集、遮挡严重的特点，项目采用高精度地面三维激光扫描仪进行多站点云采集。作业前，技术团队依据现场巡检通道和设备布局规划了合理的设站路线，确保能覆盖到料斗下方、电机后方等视线死角。扫描仪架设在狭窄通道和检修平台上，全程非接触式作业，未影响车间的正常生产。

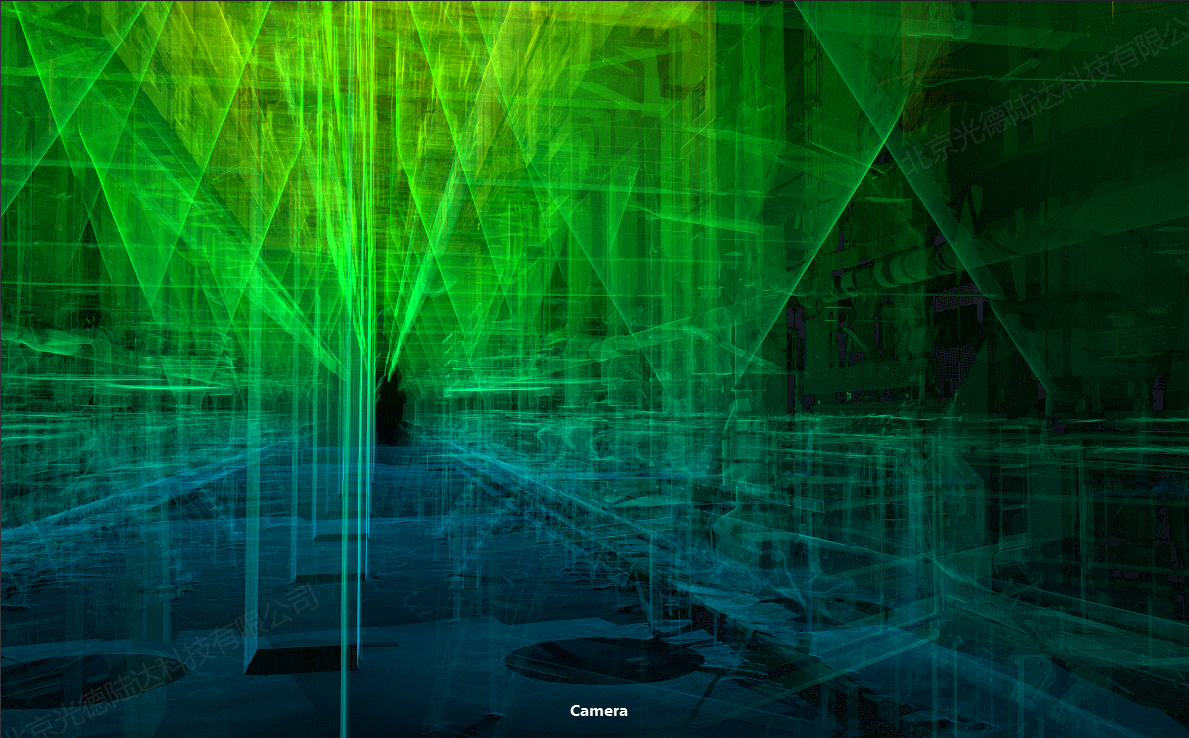

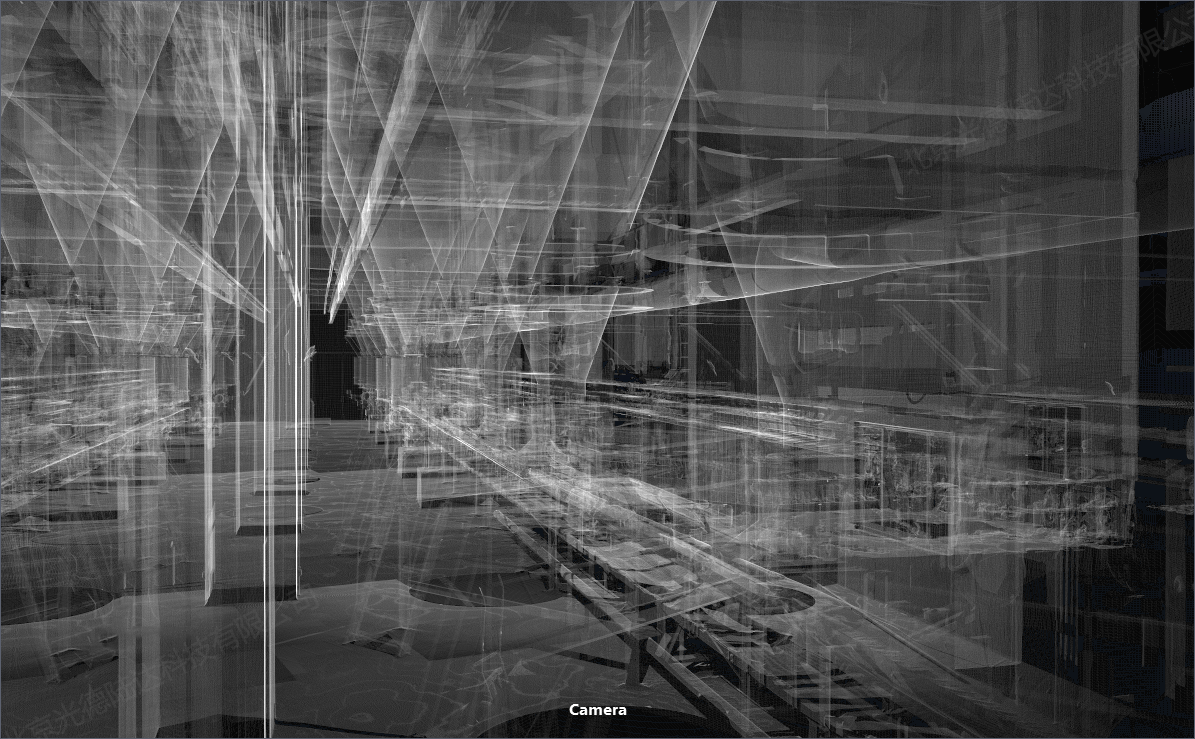

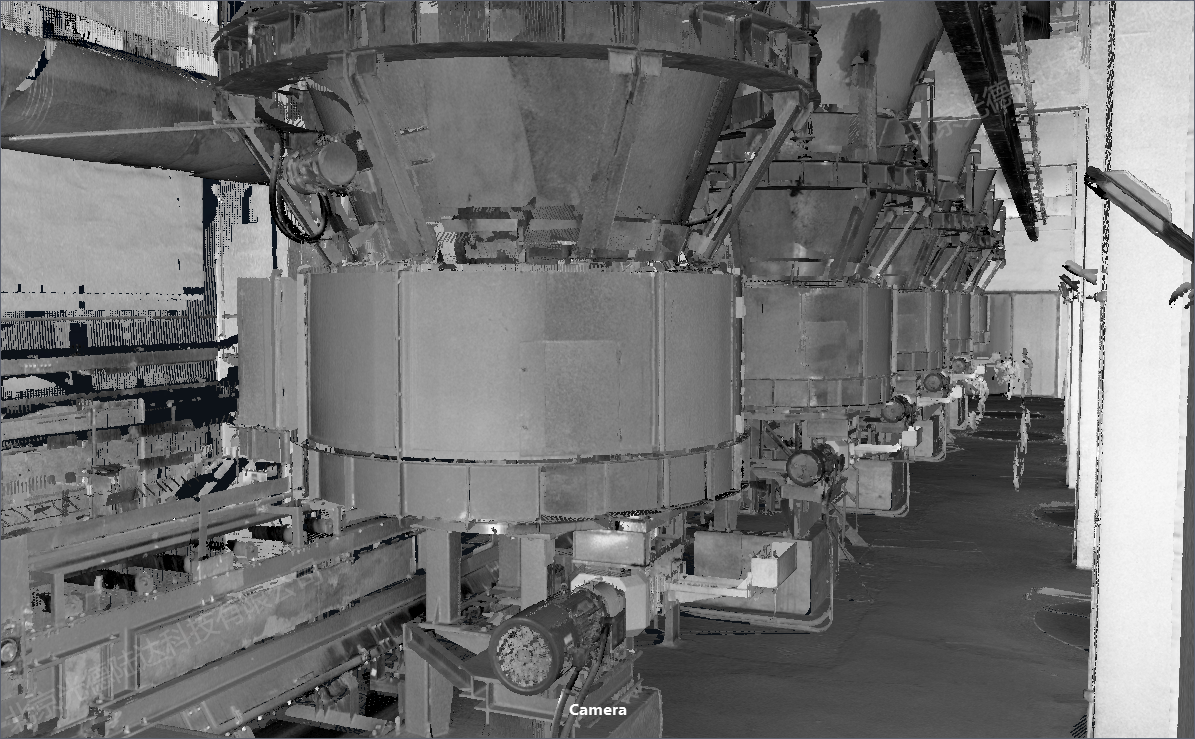

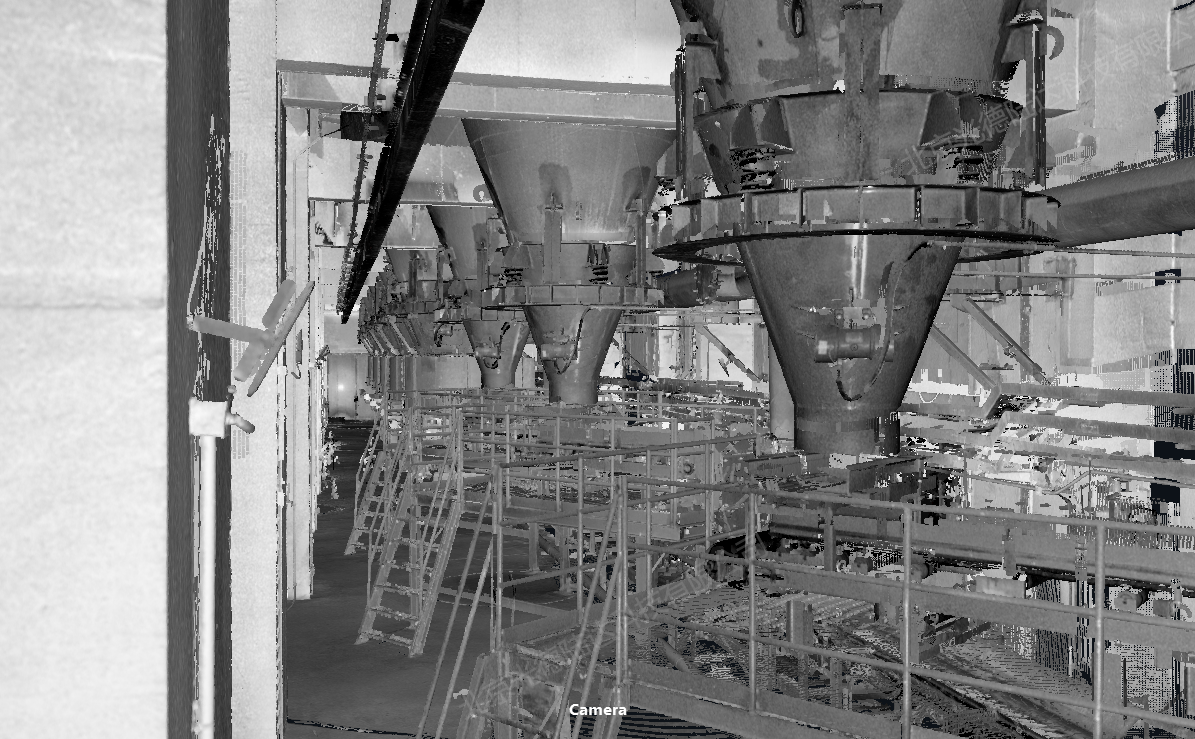

       数据处理阶段，通过标靶与ICP算法完成多站点云的高精度配准。随后进行点云去噪与分层提取，将顶部料斗、中部支撑结构、底部输送机械以及周边管线剥离，生成真彩色点云与灰白透视点云。透视点云直观展示了设备间的空间干涉关系，彩色点云则还原了管道走向和设备铭牌信息。

应用成果

       项目交付的完整点云与模型数据，为客户解决了三大核心难题：一是新设备空间核验。将拟采购的新设备三维模型导入点云环境进行碰撞检测，提前发现原有顶部除尘管道会阻碍新设备的吊装路径，设计团队据此优化了吊装方案，避免了现场停工改造管线。二是隐蔽管线梳理。通过点云切片分析，彻底理清了料斗下方原本杂乱无章的电缆和气管走向，为后续的电气改造提供了精准的安全边界。三是数字孪生底座。高精度的现场三维模型被接入客户的工厂管理系统，作为配料车间数字化运维的基础数据支撑。

结语

       工业配料车间的改造，最怕“差之毫厘，谬以千里”。空间狭窄、管线密集，任何一点尺寸偏差都会导致设备无法就位。我们提供从现场采集、点云处理、逆向建模到碰撞检测分析的全流程服务，把复杂的现场搬进电脑，让工程改造少走弯路。
