大型船舶三维激光扫描测量是一种高效、精确的数字化技术手段，在船舶设计、制造、维护、改造等多个环节发挥着重要作用。以下从技术原理、优势、应用场景及实施流程等方面进行介绍：

　　技术原理

　　三维激光扫描技术利用激光测距原理，通过三维激光扫描仪向目标物体(如大型船舶)表面发射激光束，并接收反射回来的激光信号。根据激光的往返时间和角度，计算出目标物体表面点的空间坐标信息，生成大量三维坐标点(即点云数据)，这些数据是后续建模和分析的基础。

　　技术优势

　　高精度：能够以极高的精度(如0.01至0.02毫米以内)采集船舶大型零部件或整体的数据，确保测量结果的准确性，满足船舶制造和维护对高精度测量的需求。

　　非接触式测量：避免了传统接触式测量可能对船舶或部件造成的损伤，同时减少了测量过程中的人员安全风险，也不影响测量区域的正常工作。

　　全面覆盖：可全面覆盖船舶的各个表面和角落，减少检测死角，即使是复杂结构或难以到达的区域也能获取数据，提高检测的全面性。

　　高效快速：扫描速度快，能够在短时间内完成大量数据的采集工作，相比传统测绘方法，大幅缩短测绘周期，提高作业效率。

　　数据可视化：通过三维建模软件，可将扫描得到的数据转化为三维模型，实现部件损耗情况的可视化展示，便于后续维修和改造工作的进行。

　　应用场景

　　船舶设计与研发

　　在新船设计或对现有船舶进行改造时，利用三维扫描技术获取母型船的精准三维数据，为设计师提供详细的参考，辅助进行创新设计。

　　对现有船舶部件进行三维扫描，创建其精确的三维模型，进而进行逆向工程，复刻或优化部件设计。

　　船舶制造与质量控制

　　在船舶制造过程中，用于施工质量控制、构件定位与安装以及施工进度把控等方面。通过扫描船舶大型零部件，及时发现尺寸偏差和形状误差，以便在组装前进行修正，保证船体的整体精度。

　　对船舶压载水系统等复杂设备进行精确测量，获取详细的尺寸和结构信息，为设计人员提供详实、准确的数据基础，有助于系统的更新改造工作，保障改造方案的精准实施与工程推进。

　　船舶维护与改造

　　定期对船舶进行三维激光扫描，快速获取其使用前后的三维数据，通过对比分析找出零件的变形程度、损坏部位等信息，为维修方案的制定提供准确的数据依据。

　　在日常检修中，通过对比不同时期的扫描数据，及时发现零部件的磨损、老化等问题，进行预防性维护，延长船舶的使用寿命。

　　对船舶改造过程进行数字化存档，便于后续的工程改造和质量追溯。

　　货物装载与运输

　　在货物装载前，对货轮机舱进行三维扫描，获取机舱的实际尺寸和形状，为货物的装载和固定提供精确依据。

　　在运输过程中，通过扫描货物和机舱的位置关系，确保货物的安全运输。

　　实施流程

　　准备阶段

　　确定扫描范围和目标，选择合适的三维激光扫描仪和辅助设备。在选择三维激光扫描仪时，需要考虑扫描范围、精度、速度等参数，以及设备的便携性和稳定性等因素。

　　对扫描区域进行清理和标记，确保扫描的顺利进行。例如，清理遮挡物、调整扫描参数等。

　　外业数据采集

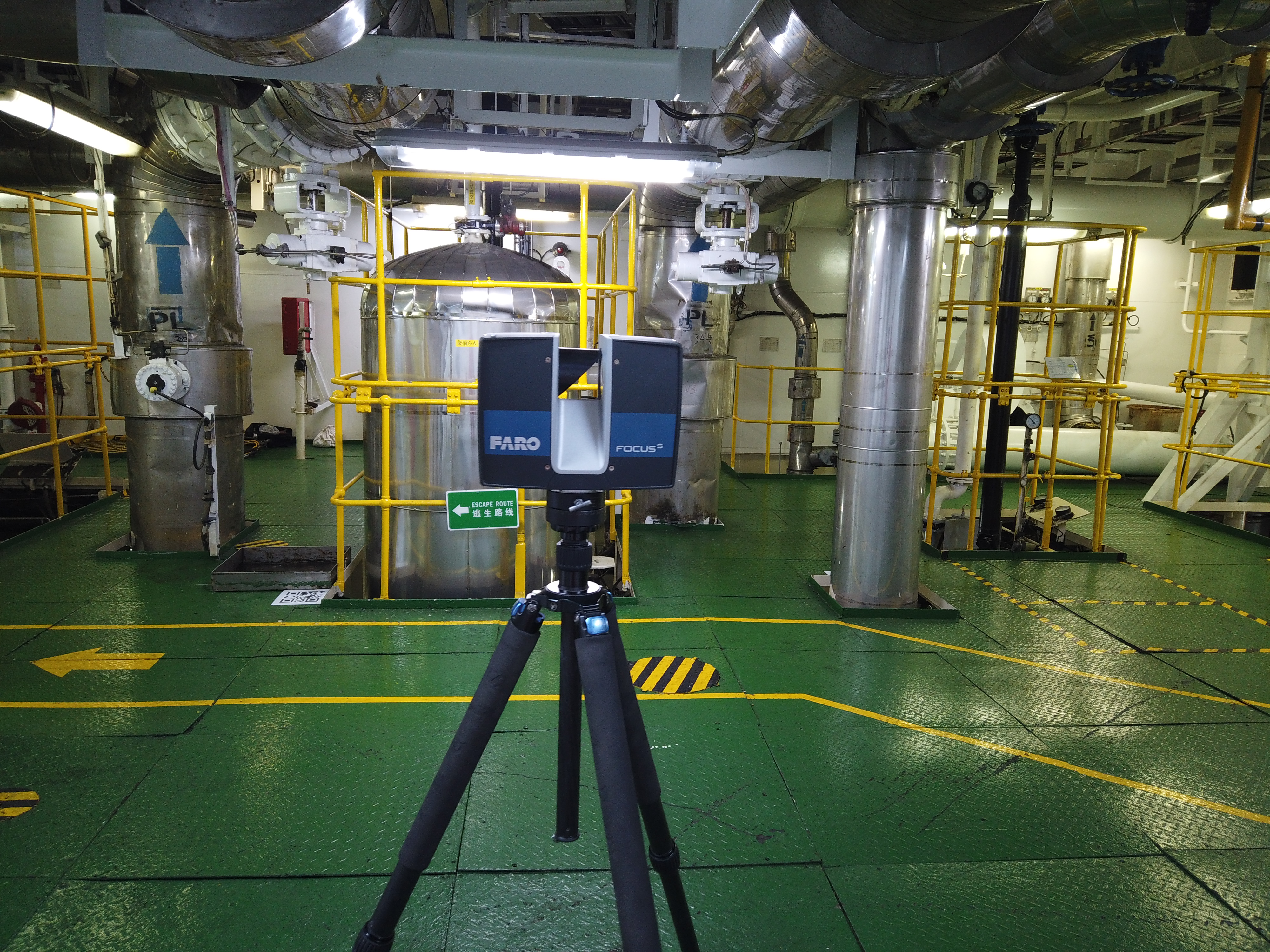

　　使用三维激光扫描仪对大型船舶进行扫描，获取船舶表面的三维坐标数据。在扫描过程中，需要注意调整扫描仪的参数和位置，确保数据的完整性和准确性。

　　对于船载激光扫描系统，还需通过GPS和IMU获得航迹上激光发射中心的空间坐标和设备的空间姿态，结合激光扫描仪获取的发射中心到地面物体的距离和扫描角度，求得每一个激光脚印点的空间三维坐标，实现对目标物的三维建模。

　　内业数据处理

　　将采集到的三维坐标数据导入专业软件进行处理和分析。包括数据拼接、去噪、简化等步骤，生成高精度的三维模型。

　　对点云数据进行解算，从激光雷达的原始测距信息到三维点云数据，主要分为时间匹配和坐标计算两个阶段。由于船载雷达的采集频率远高于GPS和IMU传感器，需要对POS数据进行内插后得到任意时刻激光波束的姿态信息和空间位置信息，结合回波中的距离信息和扫描角度，准确求得激光脚点的三维坐标。

　　模型生成与优化

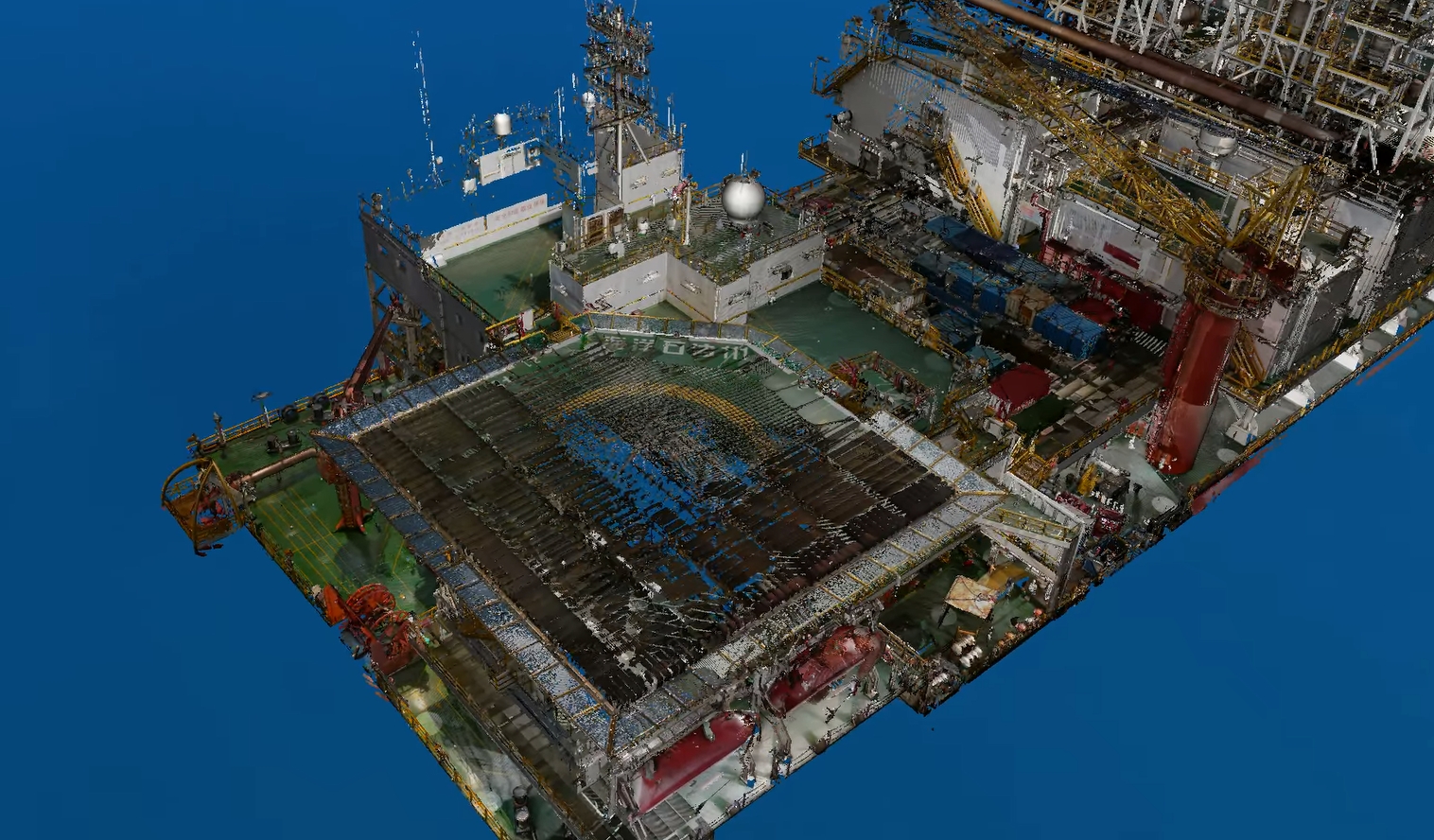

　　利用建模软件对处理后的数据进行进一步编辑和优化，生成最终的三维模型。同时，对模型进行精度评估和验证，确保其准确性和可靠性。

　　数据应用分析

　　基于处理后的点云数据和三维模型，可进行对比检测、曲面精确度分析等操作。例如，将扫描得到的三维模型与设计图纸或标准模型进行对比，分析部件的损耗情况，包括磨损、腐蚀、变形等。

　　技术人员可以根据三维模型进行预先规划，通过虚拟装配模拟船舶各部件的安装过程，检测潜在的碰撞问题，提高装配的准确性和效率。

　　数据建档交付

　　将客户所需数据格式进行打包交付。客户可通过兼容软件轻松导入所有常用的数据，为工业指导和后期改造提供解决方案。
