大型石化厂区三维激光扫描建模

　　大型石化厂区三维激光扫描建模是利用三维激光扫描技术，对石化厂区的设备、管道、建筑及整体布局进行高精度数字化采集与建模的过程。该技术能够快速、准确地获取厂区三维空间信息，为厂区的规划、设计、施工、运维及安全管理提供强有力的数据支持。以下是关于大型石化厂区三维激光扫描建模的详细介绍：

　　一、技术背景与优势

　　技术背景

　　石化厂区通常设备密集、管道复杂、空间布局紧凑，传统测量方法(如全站仪、GPS等)效率低、精度受限，难以满足厂区数字化管理需求。

　　三维激光扫描技术具有非接触、高精度、高效性、全息化等特点，能够快速获取厂区三维点云数据，为建模提供丰富、准确的信息源。

　　技术优势

　　非接触测量：无需接触设备或管道表面，避免对厂区运行造成干扰，同时保障人员安全。

　　高精度采集：毫米级精度确保建模数据的准确性，满足设计、施工及运维的严格要求。

　　高效性：短时间内完成大面积扫描，大幅缩短数据采集周期，提高项目效率。

　　全息化数据：获取厂区完整三维信息，包括设备形态、管道走向、建筑结构等，为后续分析提供全面数据支持。

　　二、技术应用场景

　　厂区规划与设计

　　现状建模：通过三维激光扫描获取厂区现状三维模型，为新建或改扩建项目提供基础数据，确保设计符合实际布局。

　　方案优化：在三维模型上进行方案模拟与优化，提前发现空间冲突、管道碰撞等问题，减少施工阶段变更。

　　设备检修与维护

　　设备形态检测：扫描设备表面，获取三维形态数据，与原始设计模型对比，检测变形、磨损等异常情况。

　　管道走向分析：通过点云数据提取管道中心线，生成管道三维模型，辅助管道检修、更换及布局优化。

　　施工管理与验收

　　施工进度监控：定期扫描施工区域，与设计模型对比，监控施工进度，确保按计划推进。

　　质量验收：扫描已完成部分，与设计要求对比，验证施工质量，及时发现并整改问题。

　　安全管理

　　危险区域识别：在三维模型上标注危险区域(如高温、高压、易燃易爆区域)，辅助制定安全措施。

　　应急演练模拟：利用三维模型进行应急演练模拟，提高人员对厂区布局的熟悉度，提升应急响应能力。

　　数字化运维

　　资产管理系统集成：将三维模型与厂区资产管理系统集成，实现设备、管道等资产的数字化管理，提高运维效率。

　　虚拟巡检：通过三维模型进行虚拟巡检，减少现场巡检频次，降低安全风险。

　　三、技术实施流程

　　项目准备

　　需求分析：明确建模目的、范围、精度要求等，制定详细的项目计划。

　　设备选型：根据厂区规模、复杂度及精度要求，选择合适的三维激光扫描仪(如地面式、移动式或机载式)。

　　控制测量：在厂区内布设控制点，用于后续点云数据的配准与校正。

　　数据采集

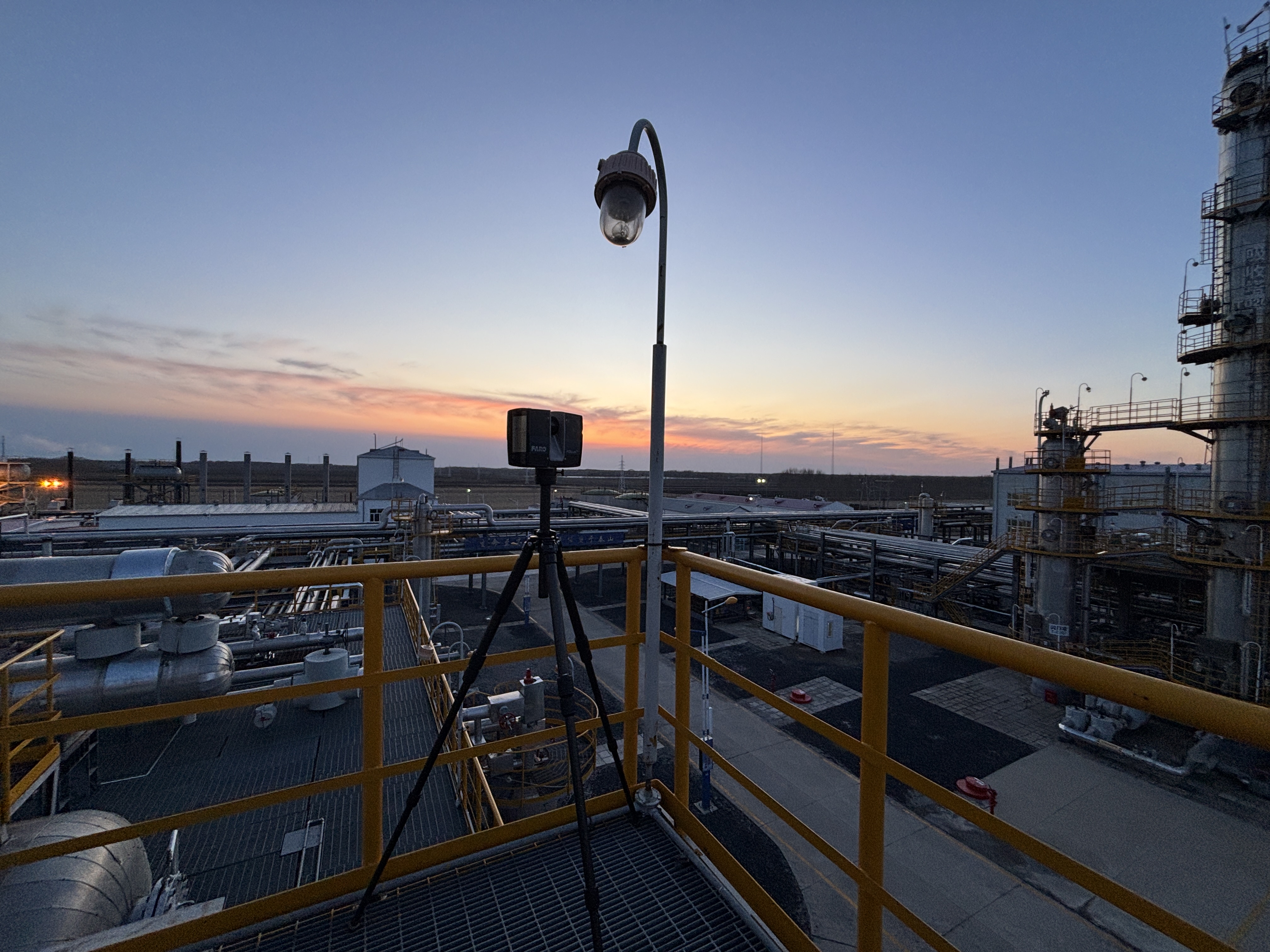

　　扫描站设置：根据厂区布局，合理设置扫描站位置，确保覆盖所有需要建模的区域。

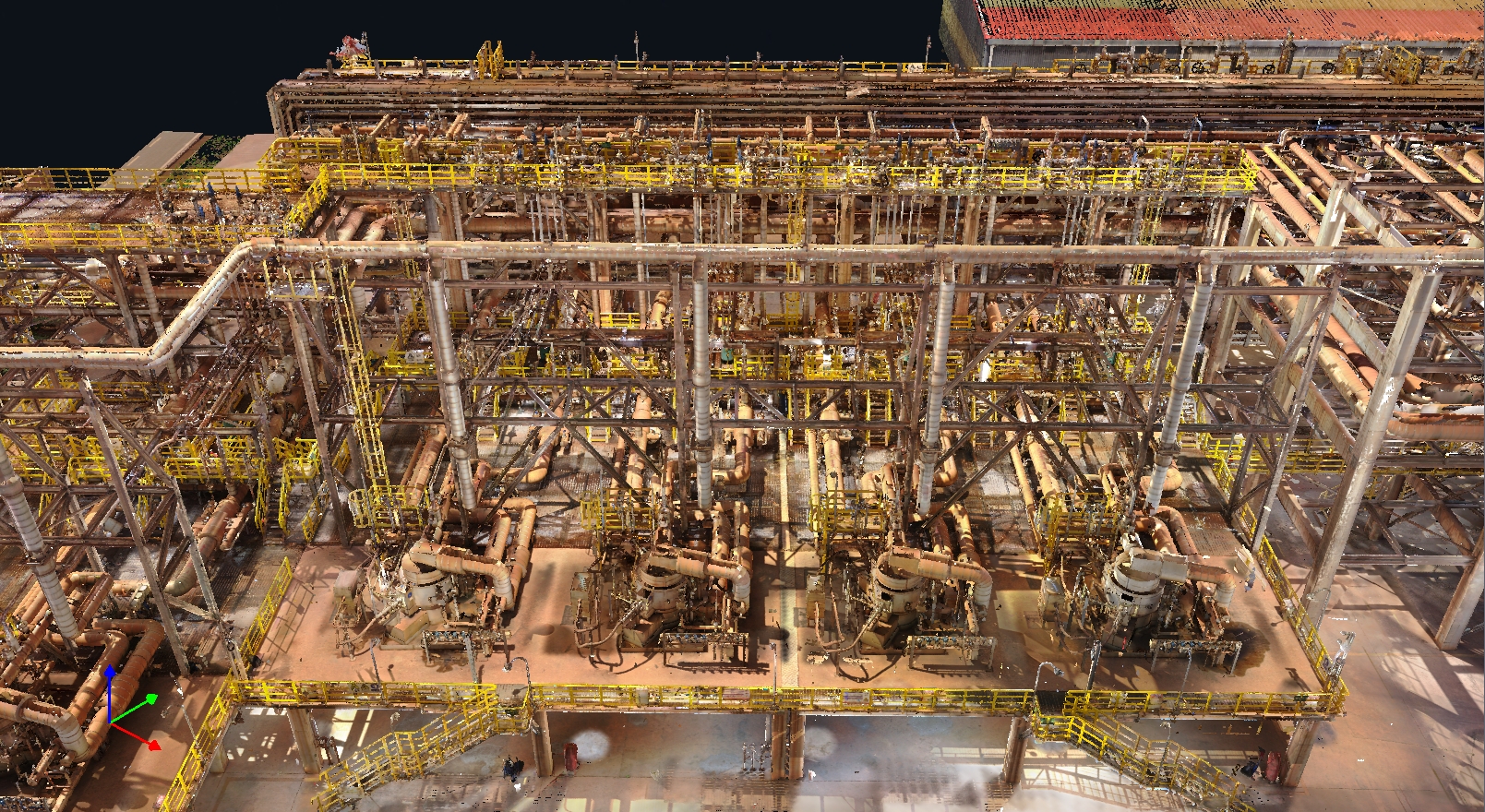

　　点云数据采集：使用三维激光扫描仪进行扫描，获取厂区三维点云数据。对于高大设备或复杂管道，可采用多站扫描或移动扫描方式。

　　照片采集：同步采集厂区照片，用于后续纹理映射，提高模型真实感。

　　数据处理

　　点云预处理：对原始点云数据进行去噪、滤波、配准等处理，提高数据质量。

　　特征提取：从点云数据中提取设备、管道、建筑等特征信息，为建模提供基础。

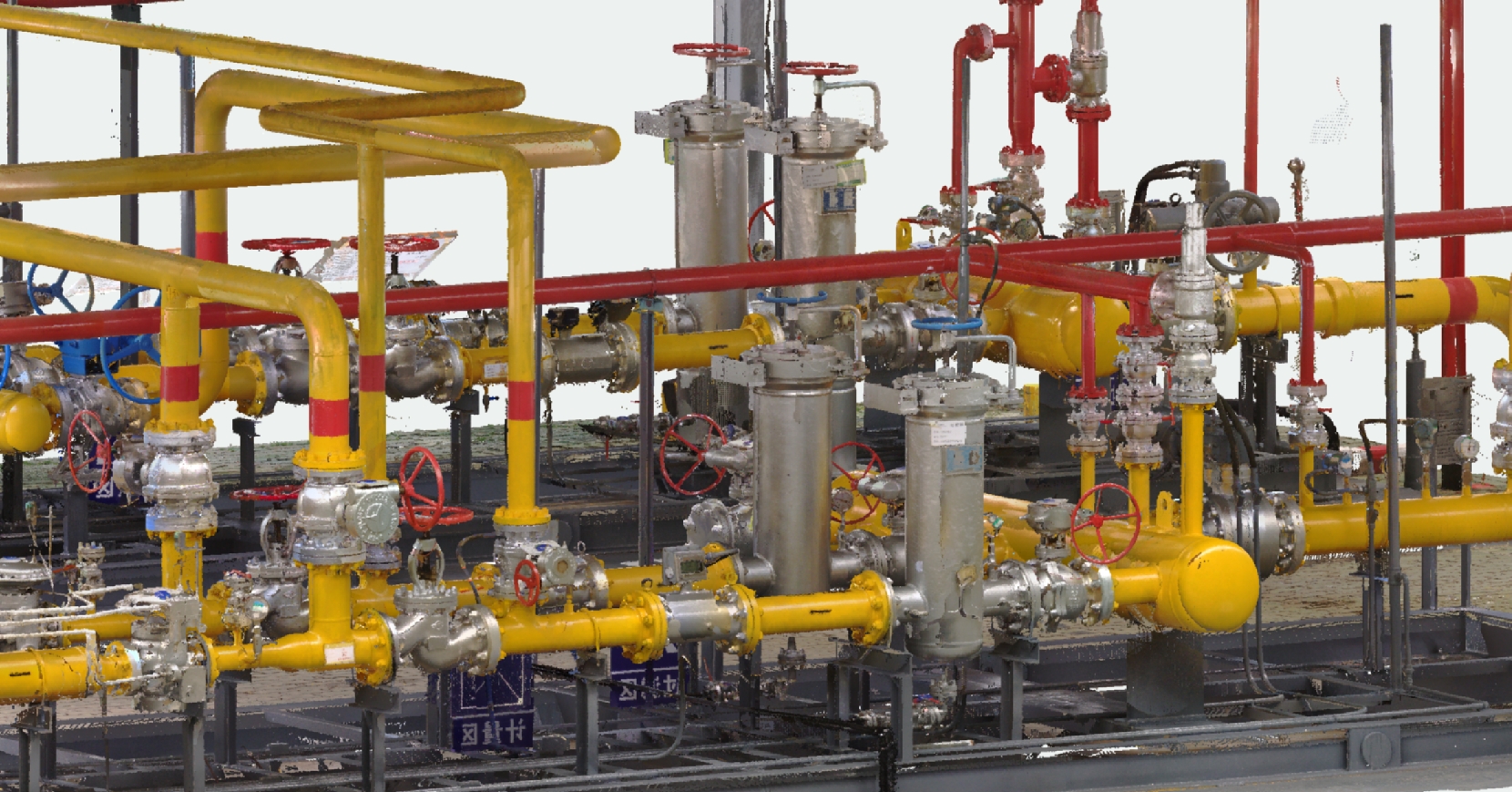

　　三维建模：使用专业建模软件(如AutoCAD、Revit、3D Max等)，基于点云数据构建厂区三维模型。模型应包含设备、管道、建筑、道路等所有要素。

　　成果交付

　　三维模型：交付高精度、高真实感的三维模型，支持多种格式(如OBJ、FBX、DWG等)。

　　点云数据：提供原始点云数据及处理后的点云数据，供后续分析使用。

　　报告文档：编制项目报告，详细说明建模过程、精度评估、问题及建议等。

　　四、技术挑战与解决方案

　　数据量大

　　挑战：石化厂区规模大，点云数据量巨大，处理难度高。

　　解决方案：采用分布式存储与处理技术，将数据分割成多个区块进行处理;使用高性能计算资源加速处理速度。

　　复杂环境干扰

　　挑战：厂区内设备密集、管道复杂，存在反射、遮挡等问题，影响扫描质量。

　　解决方案：优化扫描站设置，避免遮挡;使用多波长激光扫描仪提高对复杂表面的适应性;结合近景摄影测量技术弥补扫描盲区。

　　精度控制

　　挑战：确保建模精度满足设计、施工及运维要求。

　　解决方案：严格布设控制点，定期校准扫描仪;采用高精度配准算法提高点云数据精度;对建模结果进行精度评估与验证。

　　模型更新与维护

　　挑战：厂区设备、管道等可能随时间变化，需定期更新模型。

　　解决方案：建立模型更新机制，定期扫描厂区并更新模型;开发模型维护工具，支持模型的局部修改与更新。
