工厂空间三维扫描的“数智化”应用

工厂空间三维扫描远不止是“画个图”那么简单。它是一次根本性的变革，将物理世界的工厂“搬运”到数字世界，为后续的一切智能化应用提供了可能。它是工厂迈向工业4.0时代的关键基础设施，其价值在于打通了物理空间与数字智能之间的“最后一公里”。

一、三维扫描核心优势

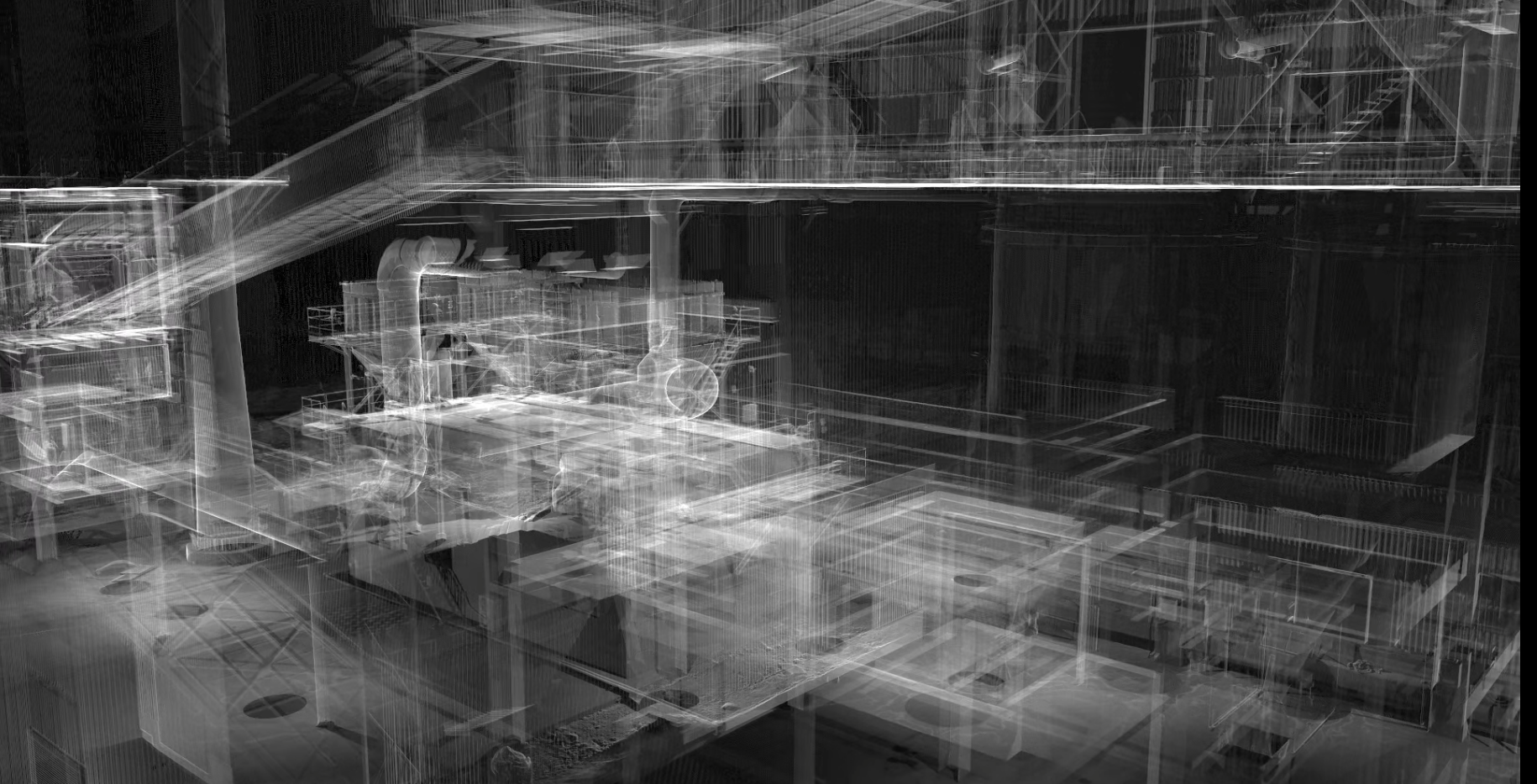

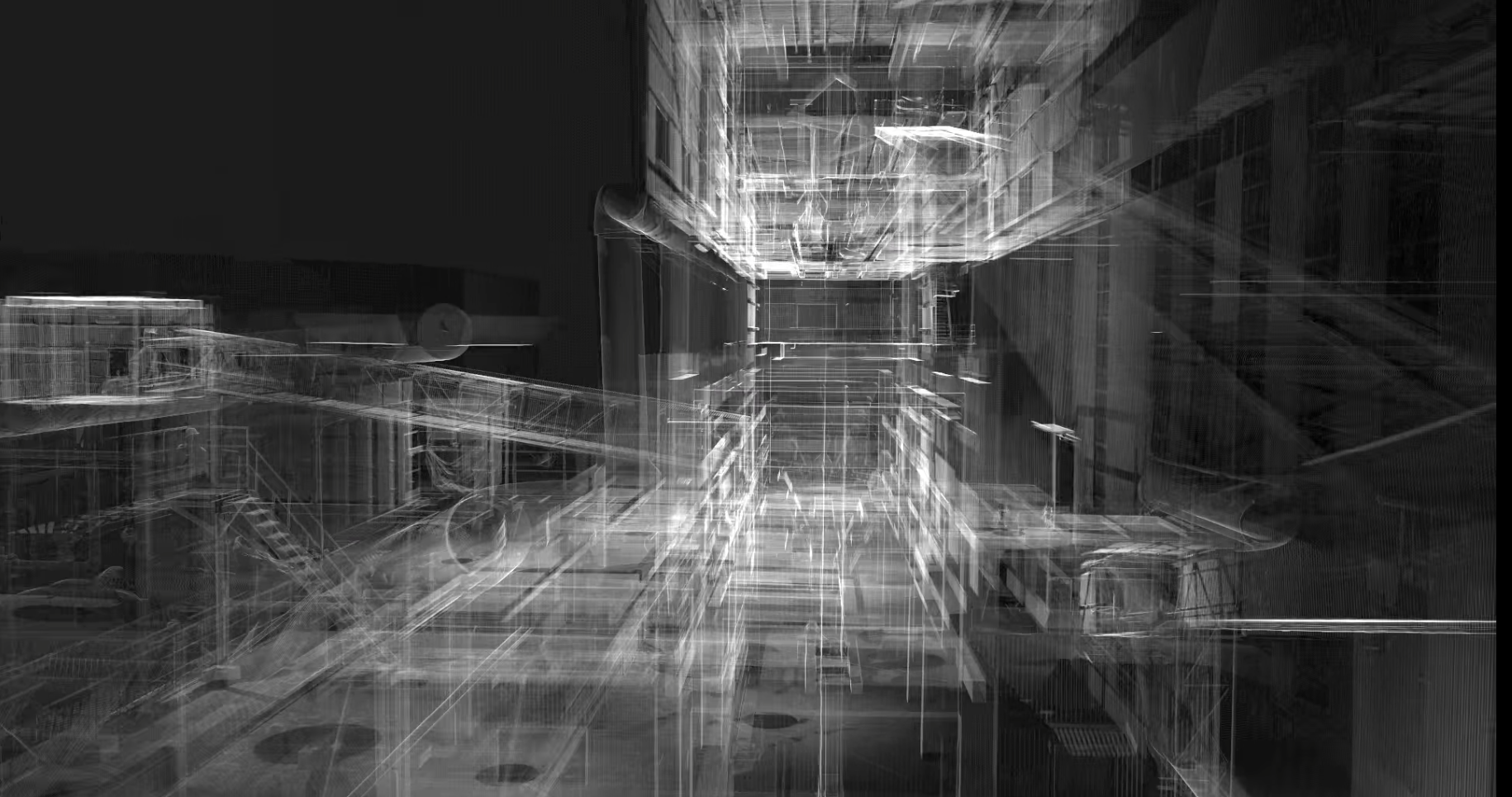

海量数据与完整性：瞬间捕获数百万个数据点，形成“点云”，完整还原工厂的每一个细节（设备、管道、结构、空间关系），无遗漏，创建唯一的“数据真相源”。
极高精度与可靠性：精度可达毫米甚至亚毫米级，远超人眼和经验判断，为精细化管理、干涉检查提供可靠的数据基石。
“非接触”与“无损”测量：无需接触高温、高危或精密设备，可在不停产或短暂停产的情况下完成扫描，保障生产安全与连续性。
极致高效与省时省力：几天内即可完成大型厂区的数据采集，将现场工作时间缩短数倍至数十倍，尤其适用于结构复杂的工厂。
直观可视与易于协作：生成的三维模型直观易懂，极大降低了不同部门（管理、工程、运维）之间的沟通成本，便于协同决策。

二、三维扫描应用场景
在工厂全生命周期中，三维扫描技术贯穿始终：

数字化归档与逆向设计：
场景：为没有CAD图纸的老旧工厂建立“数字资产”，或对现有复杂设备进行逆向，生成可用于改造的精准模型。

工厂改造与产线扩能：
场景：在数字模型中预演新设备安装、新管道敷设，进行精确的干涉检查，避免现场“打架”，缩短工期。

空间与资产可视化管理：
场景：在三维模型中点击任何设备或管道，即可查看其属性、文档和历史记录，实现 “图数一体化” 的资产管理。

安全与应急演练：
场景：基于真实模型规划安全通道、疏散路线、危险区域，模拟泄漏、火灾等事故的影响范围。

施工验证与竣工验收：
场景：将竣工扫描模型与原始设计模型对比，自动生成偏差色谱图，量化验收施工质量。

三、设备选型与实施要点
激光扫描仪：主流选择。
地面式三维扫描仪：精度高，适用于中大型空间静态扫描，是工厂扫描的主力。
手持式三维扫描仪：灵活，适用于扫描设备内部、角落等受限空间。
移动扫描系统：效率极高，可搭载于背包或小车，快速获取大型厂区的点云，但精度略低于地面式。
摄影测量系统：通过无人机或相机拍摄大量照片生成三维模型，适用于大型厂区外部和屋顶的快速建模，常与激光扫描数据融合。

实施流程要点：
规划先行：明确扫描目标、精度要求和最终交付物，合理规划扫描站位置。
靶标布设：正确布设标靶球或靶纸，是后续多站数据高精度自动拼接的关键。
数据采集：确保覆盖无死角，对关键区域进行加密扫描。
数据处理：包括点云拼接、去噪、建模（生成Mesh或CAD模型），这是技术含量最高、最耗时的环节。
交付与应用：将最终模型与工厂的各类管理系统（如ERP， EAM， IWMS）集成，发挥最大价值。

四、主要挑战与解决方案
挑战：数据量大，处理复杂
解决方案：采用专业且高效的点云处理软件；利用云计算资源进行分布式处理；明确项目需求，不盲目追求不必要的高密度数据。

挑战：初期投资成本较高
解决方案：对于项目制需求，可优先选择第三方专业服务，避免硬件和人员投入。通过ROI分析，证明其在避免项目失误、节省工期方面的长期价值远超初期投入。

挑战：复杂环境下的扫描难度
解决方案：对于高温、震动、强光等环境，选择特定型号的设备（如耐高温扫描仪）；对于密集管线区域，采用多技术融合（地面式+手持式）的方式确保无死角。

挑战：技术与人才壁垒
解决方案：选择用户体验好、易上手的设备和软件；与可靠的供应商或服务商建立长期合作，获取技术支持和培训。

五、未来发展趋势
技术融合：BIM + 点云 + IoT + AI
扫描获得的“现状BIM”将与“设计BIM”深度融合。同时，三维模型将成为物联网数据的可视化载体，AI技术将用于自动识别点云中的设备、管道并分类，极大提升建模效率。

自动化与智能化
无人机载和机器人载的自动扫描将成为常态，实现工厂空间的定期自动巡检和变化侦测。

从“静态 snapshot”到“动态 live”
随着扫描速度的提升和成本的下降，未来可能实现对特定生产区域的近实时扫描，用于监控设备形变、物料流转等动态过程。

与数字孪生和工业元宇宙深度集成
三维扫描模型将不再是孤立的数字资产，而是工厂级数字孪生体的核心时空基础框架，支撑模拟仿真、预测性维护等高级应用，最终成为工业元宇宙的基石。

工厂空间三维扫描已从一项“锦上添花”的新技术，转变为数字化转型中“雪中送炭”的核心基础设施。它通过创建一个高保真的数字副本，为工厂的精细化管理和智能化升级提供了无限可能。
