三维数字模型对液压站运维精准高效

    三维激光扫描技术正演变为工业资产数字化管理，特别是像液压站这样的关键辅助系统实现精益化、智能化运维的核心基础设施。其价值不在于数据本身，而在于通过专业流程和先进软件，将数据转化为驱动设计、施工、运营各环节优化和决策的核心洞察力。

    核心基础：从点云到可操作的工程模型

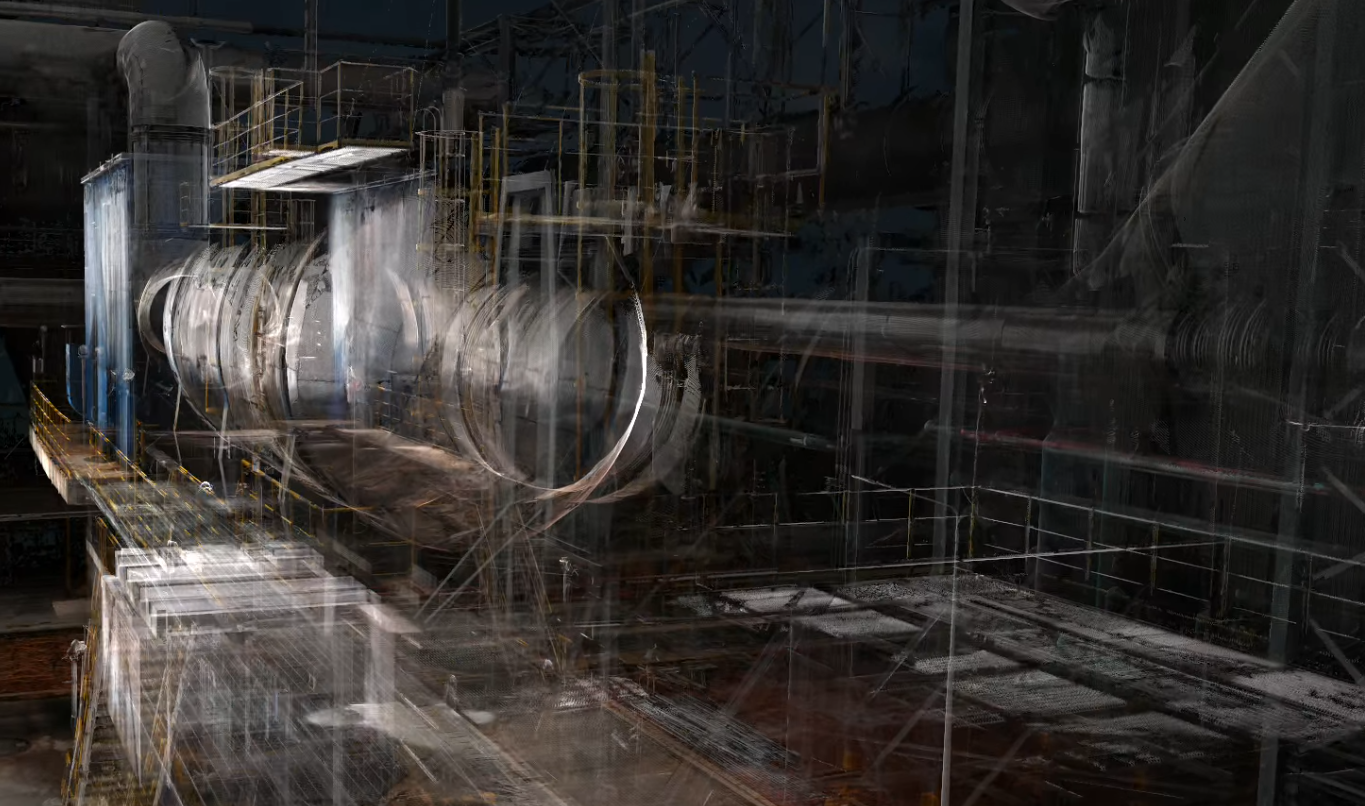

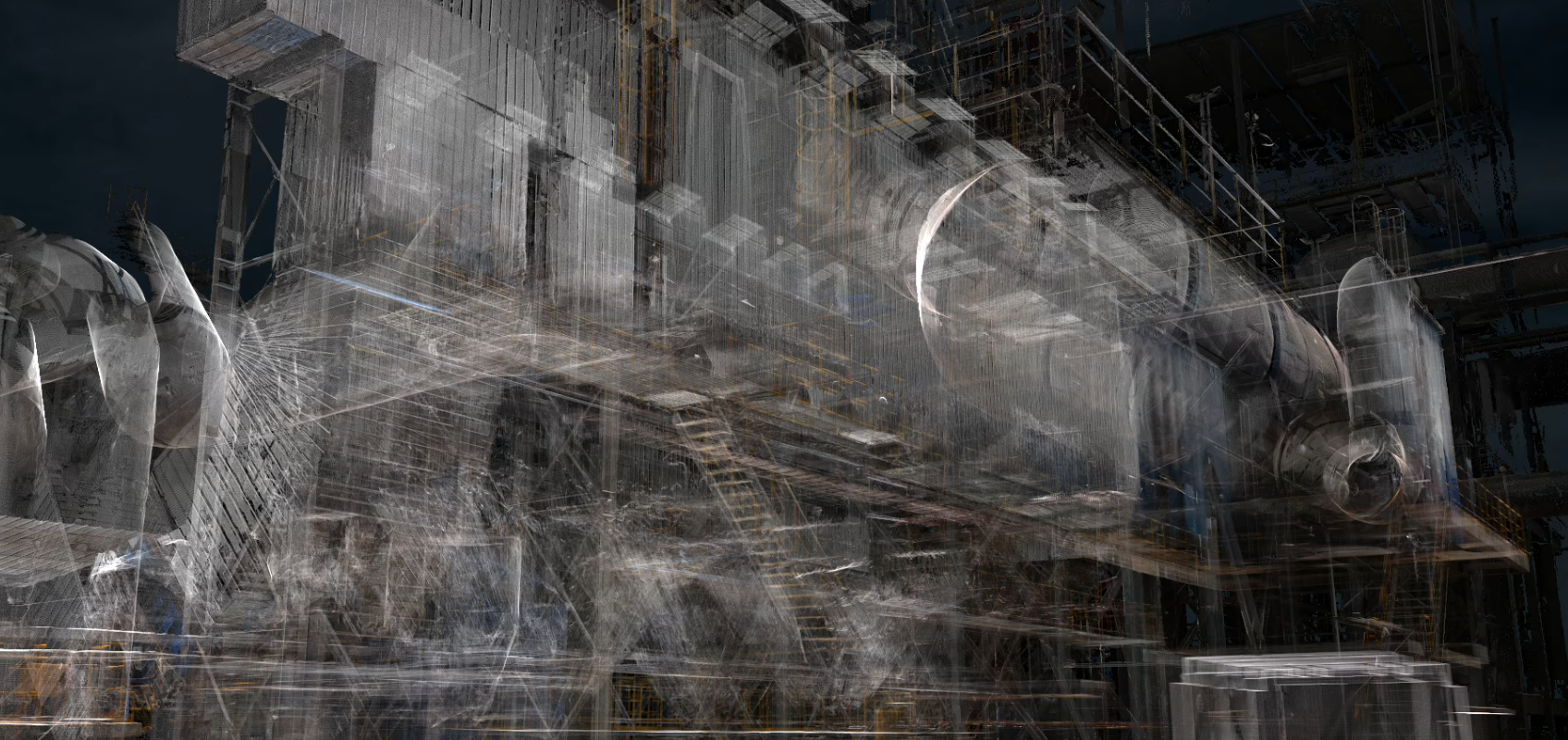

    三维激光扫描获取的是海量的、高精度的三维坐标点集合（点云）。其专业价值在于如何将这些“静态数据”转化为“智能模型”。

    点云配准与预处理： 对于大型或复杂的液压站，需要从多个测站进行扫描。通过标靶或特征匹配进行点云配准，形成一个完整的、统一坐标系的数字现场。随后进行点云去噪、抽稀等预处理，为后续建模奠定基础。
    语义化建模： 这是最关键的一步。不仅仅是创建三维CAD模型，而是进行语义分割和分类。在点云中，算法或人工需要识别并区分出：
    设备实体： 液压泵、电机、油箱、冷却器、蓄能器。
    管网系统： 压力管道、回油管道、控制油路、泄漏油管，并识别出管道的材质（钢管、软管）、直径、保温层。
    管件与阀件： 法兰、弯头、三通、管夹、各类液压阀块。
    结构与环境： 钢结构平台、基础、电缆桥架、维修通道。
    最终生成的不再是“一堆线”，而是带有工程属性的BIM模型 或 智能P&ID。



    在专业工程领域的深度应用
    1. 设计与逆向工程：超越“抄数”
    基于实景的精确设计： 在新设备集成设计中，工程师可以将语义化后的点云模型直接导入如 SolidWorks, Inventor, Revit 等软件。设计工作是在一个百分百还原的、带公差的真实环境中进行的。
    案例： 设计一个新的阀组安装支架。软件可以自动检测到支架与现有钢结构螺栓孔位的毫米级偏差，并自动调整支架设计以适应此公差，确保现场安装“一次成功”。

    流体动力学模拟的前处理：
    场景： 分析现有液压站某段管路的压力损失或优化流道。
    作用： 从扫描的管道点云数据中，可以精确重建其三维几何模型，特别是复杂的弯管和接头。这个模型可以直接用作 CFD分析 的输入，因为其包含了管道因安装误差导致的实际弯曲半径和形状，而非理想的CAD模型，使得模拟结果更贴近现实，能更准确地预测涡流、压降和脉动。

    2. 建造与安装：数字化监理与精度控制
    安装质量验证： 扫描不仅是记录，更是量化验收的工具。
    方法： 将扫描获取的“竣工点云”与“设计BIM模型”进行对比分析。软件会自动生成彩色偏差云图，直观显示所有安装部件的位置偏差。
专业指标： 可以批量检查管道支撑间距是否符合规范、法兰连接面的平行度、设备底座的水平度等，并输出带有坐标和偏差值的质量检验报告。

    3. 运营与维护：预测性维护与安全分析
    结构变形监测：
    场景： 大型液压站运行中会产生振动，长期可能引起结构或管道支撑的微小形变。
    作用： 通过在不同时间点（例如，投产时、运行一年后）对关键区域（如大型蓄能器支架、高压管道集群）进行周期性扫描，通过点云对比技术，可以检测出亚毫米级的整体变形趋势。这对于预测性维护和防止因疲劳断裂导致的灾难性故障至关重要。

    安全距离与热膨胀分析：
    场景： 评估高温管道对附近电缆或人员操作区域的热辐射风险。
    作用： 在精确的点云模型中，可以提取任何两点间的净空距离。结合管道工作温度和设备热膨胀系数，可以模拟出管道在热态下的膨胀位移包络线，确保与周边设备在动态运行下仍有足够的安全间隙。

    为状态监测提供空间上下文：
    场景： 将振动传感器、温度传感器的数据与三维模型关联。
    作用： 在数字化孪生模型中，点击任何一个泵或电机，不仅可以查看其三维尺寸，还可以实时显示或回溯其振动、温度数据。这使得故障诊断更加直观，能快速定位在复杂空间中某个异常读数对应的具体设备。



    4. 改造与扩建：虚拟仿真与碰撞检测
    吊装与维护路径模拟：
    场景： 规划更换主液压泵的方案。
    作用： 在精确的点云环境中，可以导入吊车、工具和人员的三维动态模型，进行完整的拆卸序列仿真。系统可以自动检测在吊装路径中与管道、钢梁可能发生的动态碰撞，从而在虚拟环境中优化方案，避免现场尝试的风险和高成本。

    模块化设计与安装：
    场景： 在炼钢厂等限制区域新增液压系统。
    作用： 通过扫描，将新的安装空间完全数字化。所有新设备、管道和阀块可以在工厂内完成模块化预制，形成一个个“即插即用”的单元。在现场，只需进行简单的吊装和对接，极大缩短工期，减少高危作业。

    技术流程
    数据采集 → 点云配准与处理 → 语义化分割与分类 → 生成BIM/智能CAD模型 → 模型与业务系统集成（如：CMMS、CFD、FEA） → 周期性扫描与模型更新

    三维激光扫描对液压站而言，远不止是一个“三维照相机”。它是构建液压站高保真数字孪生体的核心数据采集技术。它将孤立的、抽象的图纸和信息，转化为一个集成的、可视的、可量测的、可分析的空间数据库，为从精益设计、精准施工到预测性维护、安全模拟的整个工程价值链提供了唯一的事实来源。这是现代工业迈向智能化、数字化运维的基石技术之一。
