工厂管道设备三维扫描建模的技术应用

      在现代化化工、制造、能源类工厂中，各类生产设备、纵横交错的工艺管道是生产线核心载体。传统图纸记录模式长期存在明显短板：竣工图纸更新滞后、管线改造无同步存档、现场管线密集交错难以人工测绘，极易出现图纸与实景偏差，在设备检修、厂区改扩建、安全隐患排查阶段频繁出现管线碰撞、误切割、施工返工等问题，不仅拖慢项目进度，还带来泄漏、停产等安全生产风险。三维扫描建模技术的落地应用，为工厂设备与管道数字化管理提供了高效、精准的全新解决方案。

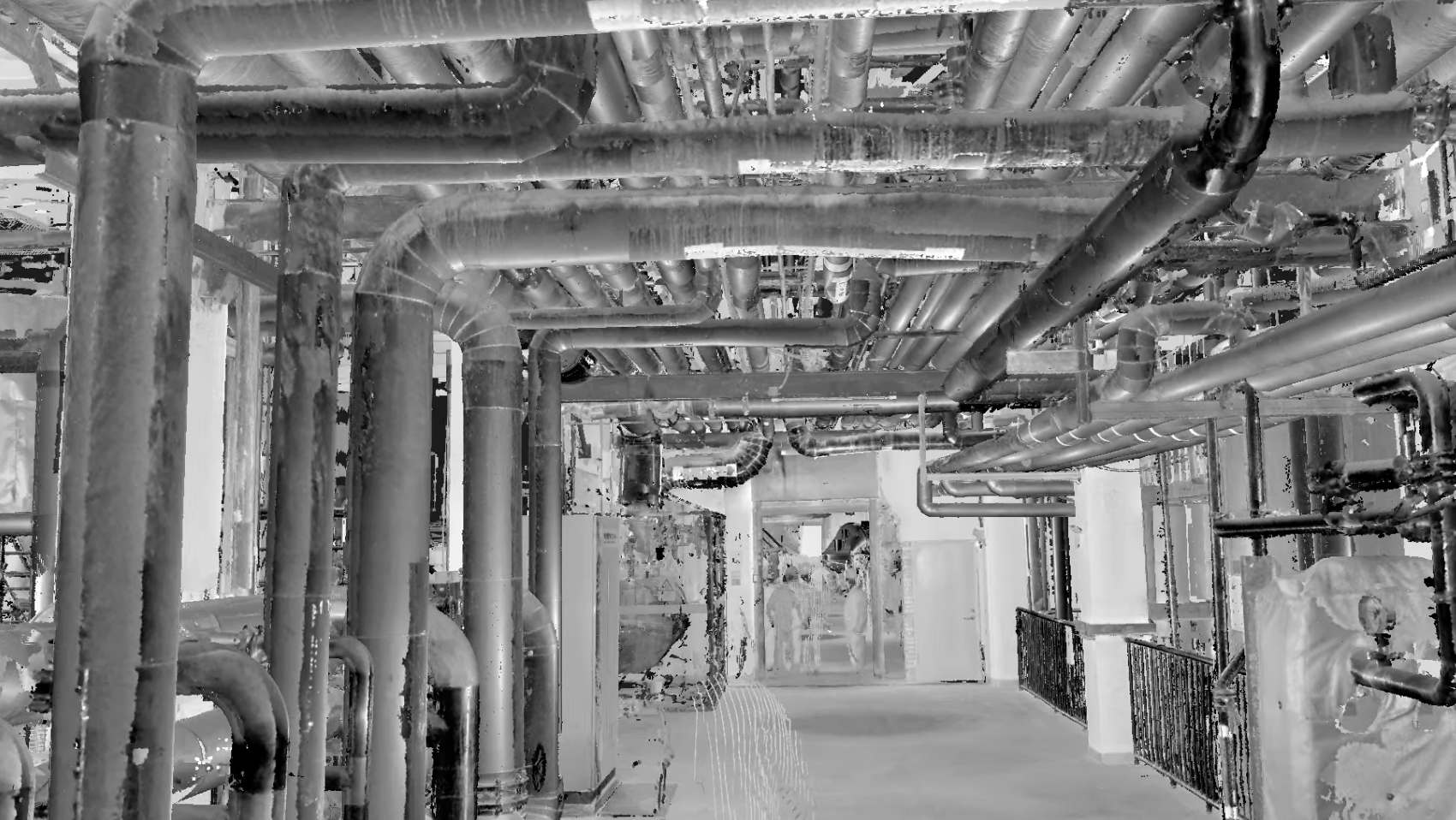

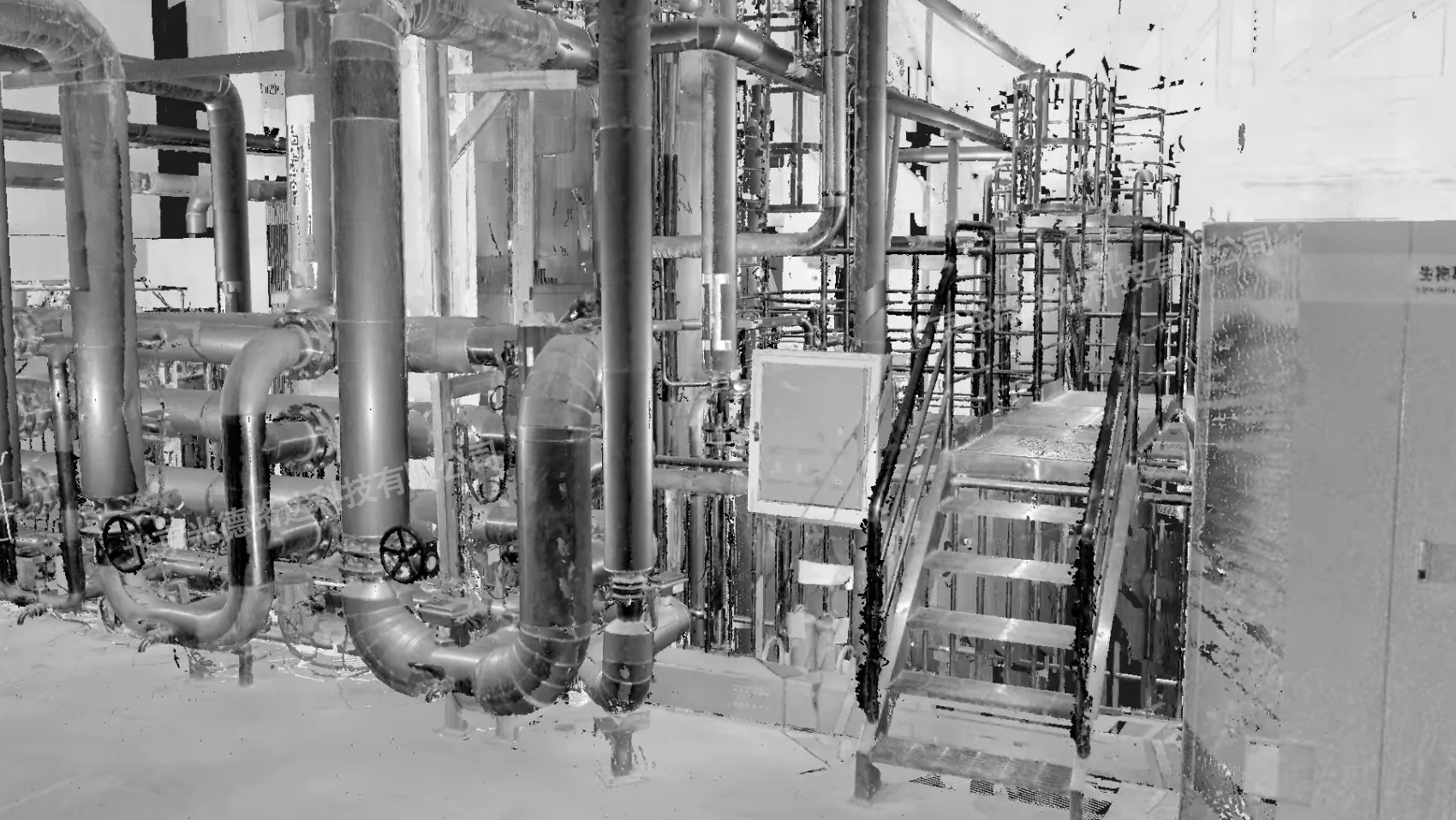

      三维扫描建模依托高精度激光三维扫描仪，可覆盖厂房内部高低空设备、密集管廊、狭小夹层、高温高危管线区域。作业时无需接触设备构件，操作人员远距离采集全域空间点云数据，完整捕捉设备本体、管道走向、法兰、阀门、支架、仪表接口、桥架、支撑钢结构等全部细节信息。对比人工卷尺、全站仪测绘，扫描作业效率提升数倍，尤其针对多层错综复杂的管网，单次扫描即可完成大范围数据采集，规避高空作业、密闭空间测绘带来的人员安全隐患，大幅缩短现场外业工期。

      原始点云数据采集完成后，进入后端精细化建模流程。技术人员通过专业处理软件完成点云降噪、多站点拼接、坐标统一校准，剔除粉尘、人员、临时杂物等无效噪点，还原纯粹的厂区实景空间数据。在此基础上按照真实尺寸一比一重构三维数字模型，精准区分不同介质管道、标注管径、标高、走向、介质类型，同步还原泵体、换热器、反应釜等成套生产设备外形与安装定位关系，模型尺寸误差可控制在毫米级，完全匹配现场真实工况。

      成型后的三维管道设备模型具备极强的工业实用价值。首先可开展管线碰撞模拟检测，提前排查改扩建中新老管道、电缆桥架、设备基座之间的空间冲突，在设计阶段规避施工冲突，省去大量现场调整成本。其次为设备运维提供数字化台账，管理人员可在三维模型中快速定位任意管道阀门、仪表点位，调取管线材质、铺设年限、检修记录，精准规划检修通道，减少停工排查时间。

      针对厂区改造、技改、厂房扩建项目，三维模型可直接对接 CAD、数字孪生、BIM 等主流工业软件，设计师依托实景模型开展方案设计，无需反复进场复测。对于老旧无图纸厂区，三维扫描建模更是逆向数字化的核心手段，一次性补齐缺失管线档案，建立完整厂区三维资产库。同时在安全生产层面，模型可用于压力管道风险分区、泄漏扩散模拟、消防疏散路线推演，助力企业落实安全生产标准化管理。

      相较于传统测绘建模，三维扫描管线建模长期综合成本更低，一次扫描建模可重复用于设计、运维、安全、改造全场景，持续释放数字化价值。随着数字孪生工厂、智能运维体系逐步普及，完整精准的设备管道三维模型，已经成为工厂数字化转型不可或缺的基础数据资产。它打通了物理厂区与数字空间的壁垒，解决传统管线管理信息不对称、数据滞后、精度不足的痛点，助力制造、化工、能源企业实现管线可视化、管理智能化、运维高效化，为工厂全生命周期数字化运营筑牢底层支撑。
