三维扫描技术在古建测绘存档中的应用实践

         古建筑测绘是文物保护的基础性工作，其成果质量直接影响后续的修缮设计、档案留存和研究利用。传统测绘手段在面对结构复杂、变形明显的建筑时，存在效率低、精度不足、细节记录不完整等局限。三维激光扫描技术的成熟，为古建测绘存档提供了一种全新的技术路径。本文以一处农村砖木结构民居为例，阐述三维扫描技术在古建测绘存档中的作业流程与应用价值。

        本次项目的对象是一栋建于数十年前的农村砖木结构民居。建筑主体为砖墙承重、木构架屋顶，因长期缺乏维护，墙体存在多处开裂，木构件有明显歪闪变形。此类建筑在广大乡村地区极具代表性，对其进行高精度测绘存档，既是对个体建筑信息的抢救性记录，也是对乡土建筑谱系的样本积累。

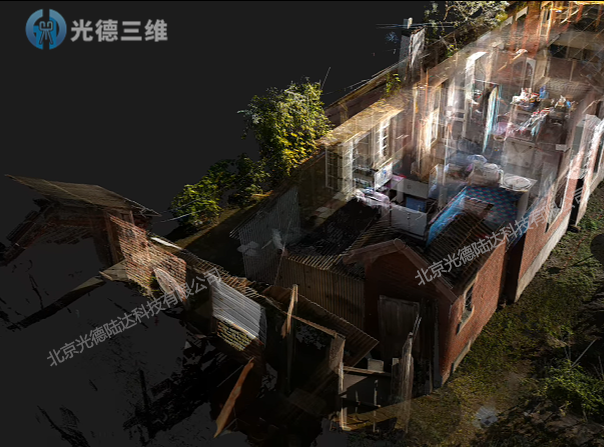

        本项目采用地面式三维激光扫描仪，结合近景摄影测量作为纹理补充，对建筑内外进行全要素数据采集。现场作业的第一步是踏勘与站点规划。根据建筑平面布局和空间复杂度，规划扫描站点位置，确保相邻站点之间有足够的重叠区域，避免数据空洞。室内重点覆盖梁架结构、节点部位，室外兼顾建筑立面与周边环境关系。数据采集阶段，使用脉冲式三维激光扫描仪，以中高分辨率模式进行360度全景扫描。单站扫描时间约2-3分钟，总站点数量根据建筑体量确定。同步拍摄高清纹理照片，用于后期模型贴图。内业处理阶段，将各站点云数据导入专业软件，通过自动拼接算法完成多站点云配准，生成统一坐标系下的完整点云模型。对噪点、杂散点进行滤波处理，保留有效建筑信息。基于优化后的点云数据，进行三角网格模型重建，生成高精度三维表面模型。将纹理照片映射至模型表面，获得具有真实色彩信息的实景三维模型。模型精度可控制在毫米级。成果输出方面，从三维模型中可直接提取二维图纸，包括平面图、立面图、剖面图，以及构件大样图、变形分析图等。整套数据可作为数字化档案交付，兼容主流GIS、BIM、VR平台。

        三维激光扫描的核心优势在于高精度全要素记录。激光以每秒百万点级的速度，无差别记录建筑表面所有几何信息。墙体裂缝宽度、梁架倾斜角度、砖石砌筑纹理等细节均可量化提取，避免了传统手工测量中测不全、测不准的问题。非接触式无损作业是另一项重要特性。扫描全程无需接触建筑本体，对结构稳定性差、存在安全隐患的老旧建筑尤为适用，符合文物保护中最小干预的基本原则。效率方面，相比传统手工测绘，三维扫描可将外业时间压缩至原先的三分之一甚至更短。内业处理虽需一定周期，但一次性投入可产出平面图、立面图、剖面图、三维模型等多种成果，综合效率明显占优。

        成果应用的多元化也是显著价值所在。三维数字档案不仅用于常规的修缮设计，还可支撑变形监测的多期扫描比对、虚拟复原、沉浸式展示、数字化传播等后续应用，数据价值可反复挖掘。三维扫描技术正在改变古建筑测绘的工作范式。从测量到记录，从图纸到全息档案，技术手段的升级带来的不仅是效率与精度的提升，更是对文化遗产信息保存完整度的质变。我们持续关注三维扫描技术在文化遗产领域的深度应用，致力于为每一处需要被记录的建筑，提供经得起时间检验的数字档案。
