三维扫描建模技术在炼化厂的应用实践

        炼化厂是典型的复杂工业设施，集成了大量的工艺管线、反应塔器、储罐、换热设备及钢结构平台。其空间布局紧凑、管线走向复杂、设备种类繁多，对测绘建档和改造设计提出了极高的技术要求。传统手工测绘在面对此类场景时，存在效率低、可达性差、数据完整性不足等明显局限。三维激光扫描技术的引入，为炼化厂的数字化建模和全生命周期管理提供了一套高效可靠的技术方案。

        本次项目的对象是一座运行多年的炼化厂区。厂区内管线密集、设备层叠，部分区域空间狭窄，人工难以进入。对其进行高精度三维建模，旨在建立完整的厂区现状数字档案，为后续的设备改造、管线维护和安全评估提供可靠的基础数据。

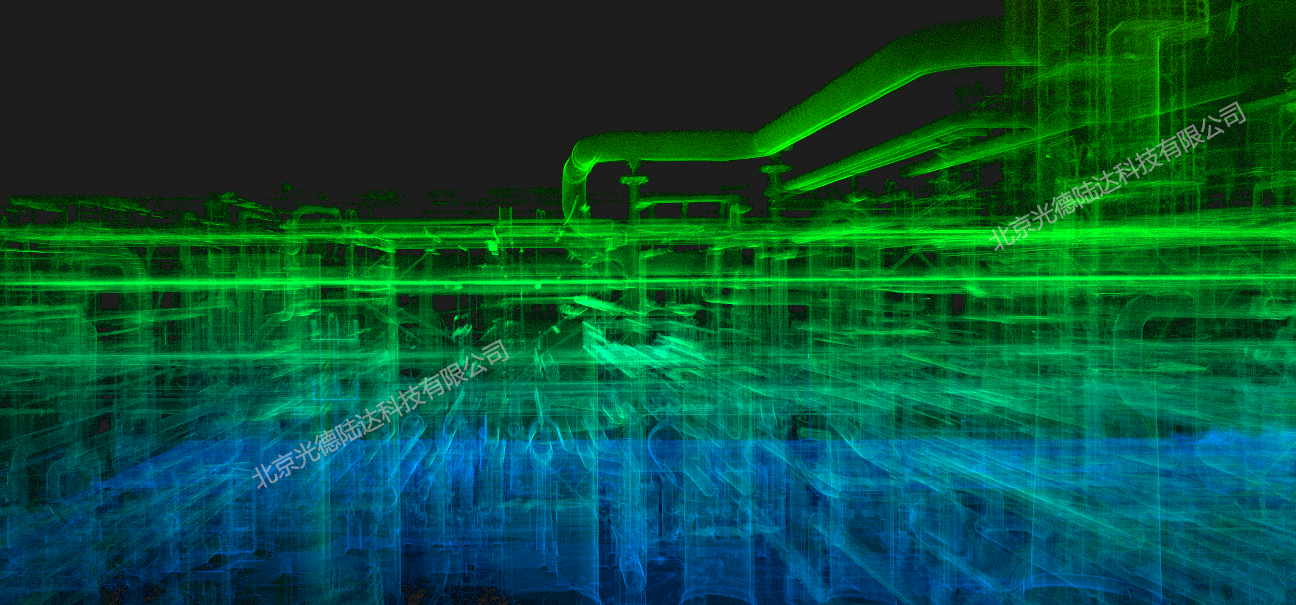

        本项目采用地面式三维激光扫描仪，对厂区进行分区域、多站点全要素数据采集，结合厂区已有图纸资料进行站点规划和质量控制。现场作业的第一步是踏勘与站点规划。根据厂区功能分区和管线走向，合理布设扫描站点。重点覆盖管线密集区、设备连接节点、钢结构平台等关键部位。相邻站点之间确保有足够的重叠区域，为后续点云配准提供充足的特征匹配条件。数据采集阶段，使用高精度脉冲式三维激光扫描仪，以中等分辨率模式进行360度全景扫描。单站扫描时间约2-3分钟，完整厂区总站点数量根据面积和复杂度确定。激光以每秒百万点级的速度，无差别记录设备、管线、钢结构的空间位置和几何形态。内业处理阶段，将各站点云数据导入专业软件，通过特征匹配和自动拼接算法完成多站点云配准，生成统一坐标系下的完整厂区点云模型。对扫描过程中产生的噪点和冗余数据进行滤波处理，保留有效工业设施信息。基于优化后的点云数据，进行三维表面模型重建，最终得到毫米级精度的厂区实景三维模型。成果输出阶段，从三维模型中可直接提取厂区平面布置图、管线轴测图、设备定位图等二维成果。模型数据兼容BIM、PDMS、AutoCAD等主流工程软件平台，可根据需求输出多种数据格式。

        三维激光扫描的核心优势在于复杂空间的完整数据获取。对于管线层层叠叠、空间转折繁复的炼化厂，激光扫描可以在不移动任何设备的情况下，一次性获取可视范围内的全部空间信息。那些隐藏在管道夹层中、架设在半空中的管线，传统测量很难触及，而激光扫描只需要一个架站点就能完整记录。非接触式作业在工业场景中尤为关键。炼化厂内部分区域可能存在高温、高压或有害介质，扫描仪无需接触设备本体，作业人员可在安全距离外完成数据采集，显著降低了安全风险。效率方面，传统人工测绘需要逐点、逐线、逐面测量，工期往往以周或月计算。三维扫描可在数天内完成同等面积的外业采集，内业处理完成后一次性输出多种成果，综合效率提升显著。成果的持续利用价值也是三维扫描的重要优势。一次扫描建立的三维数字档案，可用于设备改造设计、管线碰撞检测、厂区空间管理、安全应急模拟等多种场景，数据可反复调用和更新，实现了从一次性测绘到持续性数字资产管理的转变。

        工业设施的数字化是智能制造和智慧工厂建设的基础环节。三维扫描建模技术正在成为炼化厂等复杂工业场景的标准测绘手段。从二维图纸到三维数字模型，从静态记录到动态管理，技术手段的升级为工业设施的运维管理带来了效率提升和认知革新。我们持续深耕三维扫描在工业领域的应用，致力于为每一座工厂建立精准、可用、可传承的数字档案。
