LNG储运基地三维扫描建模：复杂能源设施的数字化实践

        液化天然气储运基地是能源基础设施中空间规模最大、安全等级最高的场景之一。大型储罐、气化装置、压缩机组、计量撬，通过密如蛛网的管道系统连接在一起，构成一个庞大而精密的生产网络。对这样的基地进行测绘建模，传统手段面临的挑战是多维度的。

        首先是规模问题。一座中型LNG储运基地，各类管道总长轻松超过百公里，管径从几厘米到一米以上不等，加上阀门、法兰、仪表等附件，人工逐点测量的工作量几乎无法估算。其次是空间复杂度。多层管廊上下交叉，部分管道架设在距离地面十几米的位置，高空作业风险高、效率低。再者是安全环境。LNG储存和输送涉及超低温，部分区域对人员和设备有严格的作业限制。三维激光扫描技术正在成为这类复杂能源设施数字化测绘的标准手段。我们在一个LNG储运基地项目中完整实践了从外业采集到数字交付的全流程，本文以此为例进行技术梳理。

        本次扫描对象是一座在运的LNG储运基地，包含储罐区、气化区、压缩区、计量区及连接各区域的管道走廊。场站面积大、设备类型多、管道走向复杂，对其建立高精度三维数字模型，旨在为日常运维、设备改造和安全应急管理提供完整的空间数据基础。

        外业采用地面式三维激光扫描仪，根据场站功能分区和设备分布，划段规划站点。储罐区围绕罐体分层布设，气化区和压缩区根据设备密度和管道走向确定站点间距，管廊区沿管道走向逐段推进。管道法兰连接处、阀门组、设备进出口等关键节点单独加密扫描，确保精细结构数据完整。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录储罐表面、管道走向、设备形态及钢结构支撑的空间坐标。

        LNG场站的室外作业受天气和光照影响较大，部分区域还存在低温环境。扫描仪的非接触式作业方式在此类条件下优势明显——设备架设在安全区域即可完成数据采集，无需人员长时间暴露在低温或有潜在风险的区域。

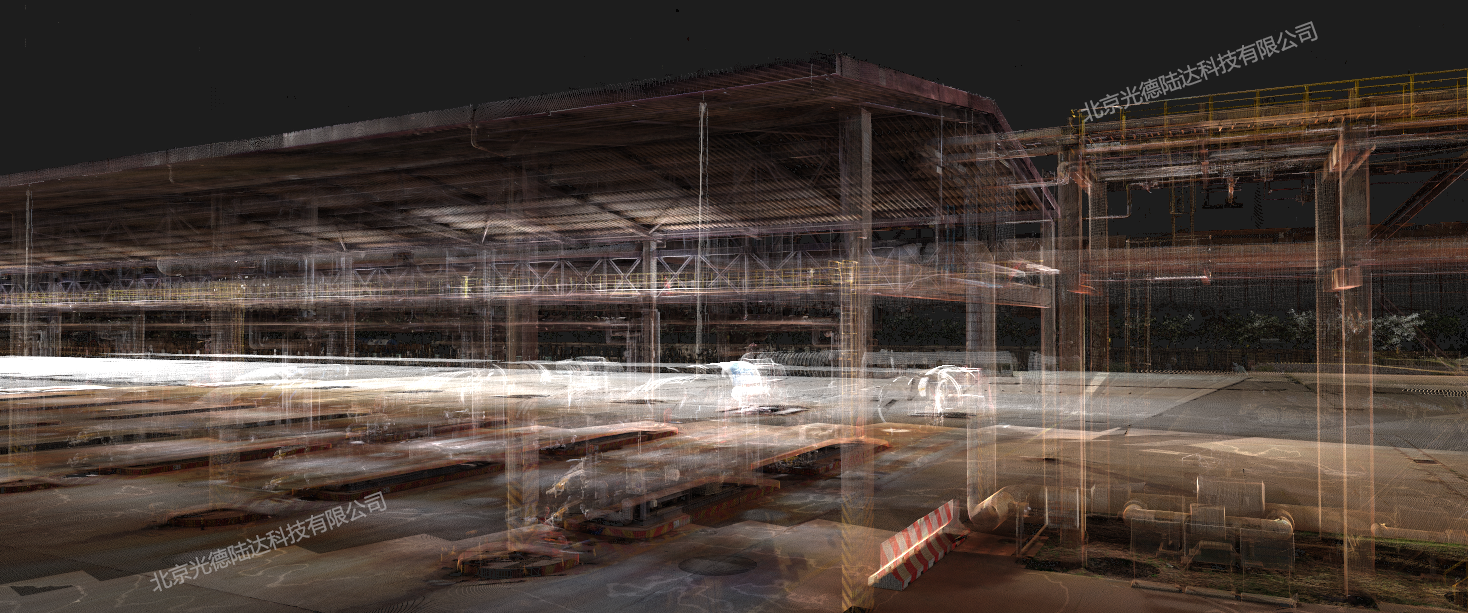

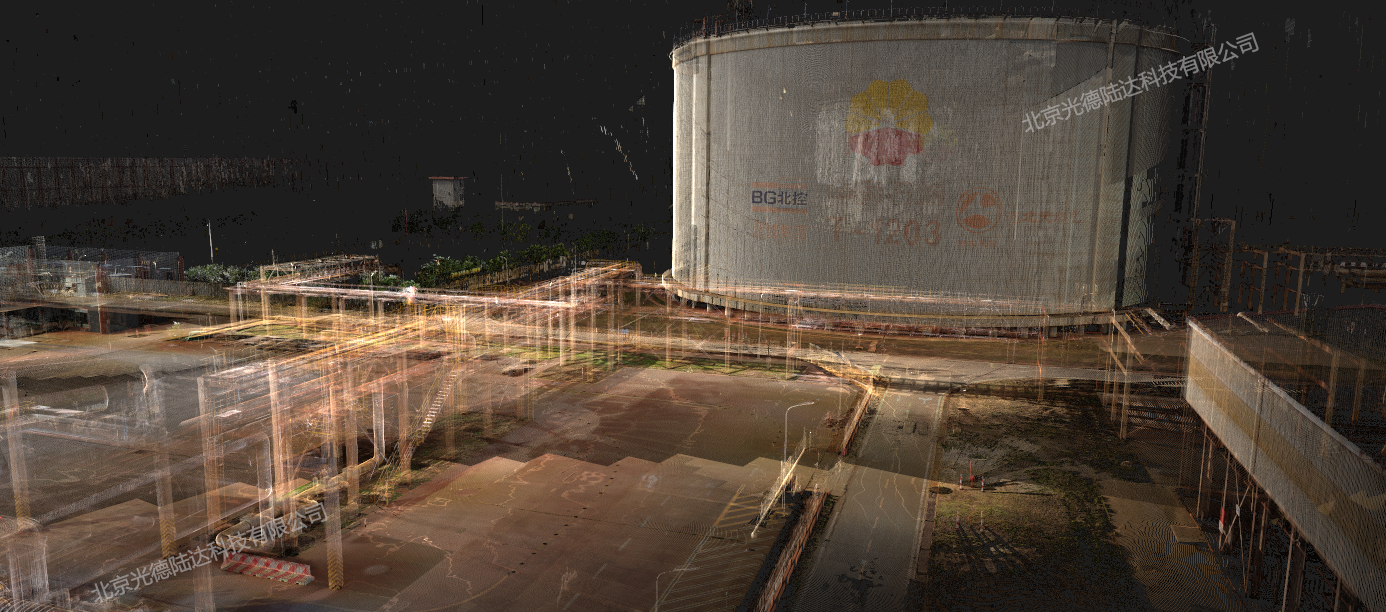

        内业处理阶段，将全部站点云数据导入专业软件，通过特征匹配算法完成多站点配准，生成统一坐标系下的完整场站点云模型。对因风力振动、人员走动等产生的干扰点进行滤波处理。基于优化后的点云数据进行三维表面模型重建，储罐几何形态、管道空间走向、设备定位尺寸、钢结构连接节点等均在毫米级精度下还原。最终生成的实景三维模型，是整个场站现状的完整数字映射。

        三维数字模型建成后，场站测绘从现场作业转为室内数据提取，应用场景覆盖运维、改造和安全管理三个层面。

        在日常运维中，管道壁厚检测点定位、设备巡检路线规划、空间距离校核，均可直接在模型上完成，无需反复进场。运维人员需要了解某段管道的走向、某台设备的安装位置、某个阀门的操作空间，打开模型即可获取精确数据。

        在设备改造和产线升级中，三维模型的碰撞检测功能尤为实用。新增设备的运输和安装路径、新管道的走向和管位，可以在模型中进行空间模拟，提前发现干涉问题。LNG场站管道密集，管位资源紧张，传统二维图纸无法准确判断空间可用性，而三维模型可以精确分析每一段管廊的剩余空间，为改造方案提供量化决策依据。

        在安全管理层面，三维模型是应急响应的数字底座。逃生通道的宽度和走向、消防设施的有效覆盖范围、危险区域的隔离距离、事故状态下的气流扩散路径，均可在模型中进行空间分析和标注。一套精准的场站三维模型，在紧急情况下比任何图纸都更有价值。

        从长期角度看，这套数字模型是一个可持续更新的资产平台。场站扩建或设备更新后，对变动区域进行局部补扫，更新进原有模型，数字档案即可与现场状态保持同步。一次扫描投入，长期持续使用。

       LNG储运基地的数字化，是能源基础设施智能化升级的基础环节。三维扫描技术解决的是最前置也最关键的问题：把复杂的物理现场，转化为完整、精准、可用的数字模型。我们做的事不复杂：用最可靠的技术手段，为每一座能源设施建立经得起时间检验的数字档案。当下次场站需要改造或应急决策时，打开模型，答案就在眼前。
