三维扫描进入炼钢车间：辅助系统才是测绘真正的深水区

       聊工业测绘，很多人第一反应是那些大设备——转炉、连铸机、轧机。但真正在一线干过的人都知道，大设备好测，难的是那些密密麻麻的辅助系统。废钢区的堆料空间、脱水区的管道节点、除尘系统的风管走向，这些区域有几个共同特点：空间低矮紧凑、设备排布不规则、管道路由复杂。传统测绘在这里的难度，比测一台单体设备高出几个量级。我们近期在一个炼钢车间中，用三维激光扫描技术完成了一次辅助系统的精准建模。本文以此为例，梳理技术流程与核心价值。

       本次扫描对象是一个炼钢车间的辅助系统区域，涵盖废钢区、脱水区、除尘管道走廊及相关配套设施。这些区域设备类型多、空间层高低、管道走向不规律，对测绘的完整度和精度提出了很高要求。

       外业采用地面式三维激光扫描仪，根据各区域的空间特点分区段规划站点。废钢区围绕堆料平台和输送轨道布设，脱水区沿管道节点和泵组分布设点，除尘管道走廊逐段推进。层高较低的区域，采用降低扫描仪架设高度、调整扫描角度的方式保证覆盖完整。管道法兰连接处、阀门组、轨道接头等关键节点单独加密扫描。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录设备表面、管道走向、钢结构支撑及地面轨道的空间坐标。

       与传统厂房不同，炼钢车间的辅助系统区域没有开阔的操作平台，设备间距小，部分位置仅容一人侧身通过。三维扫描在这种环境中的优势体现得非常直接：设备架设在一个点，周围可视范围内的所有信息一次性采集完毕，不需要逐点挪动、反复架站。非接触式作业也避免了人员在狭窄空间中长时间停留的安全风险。

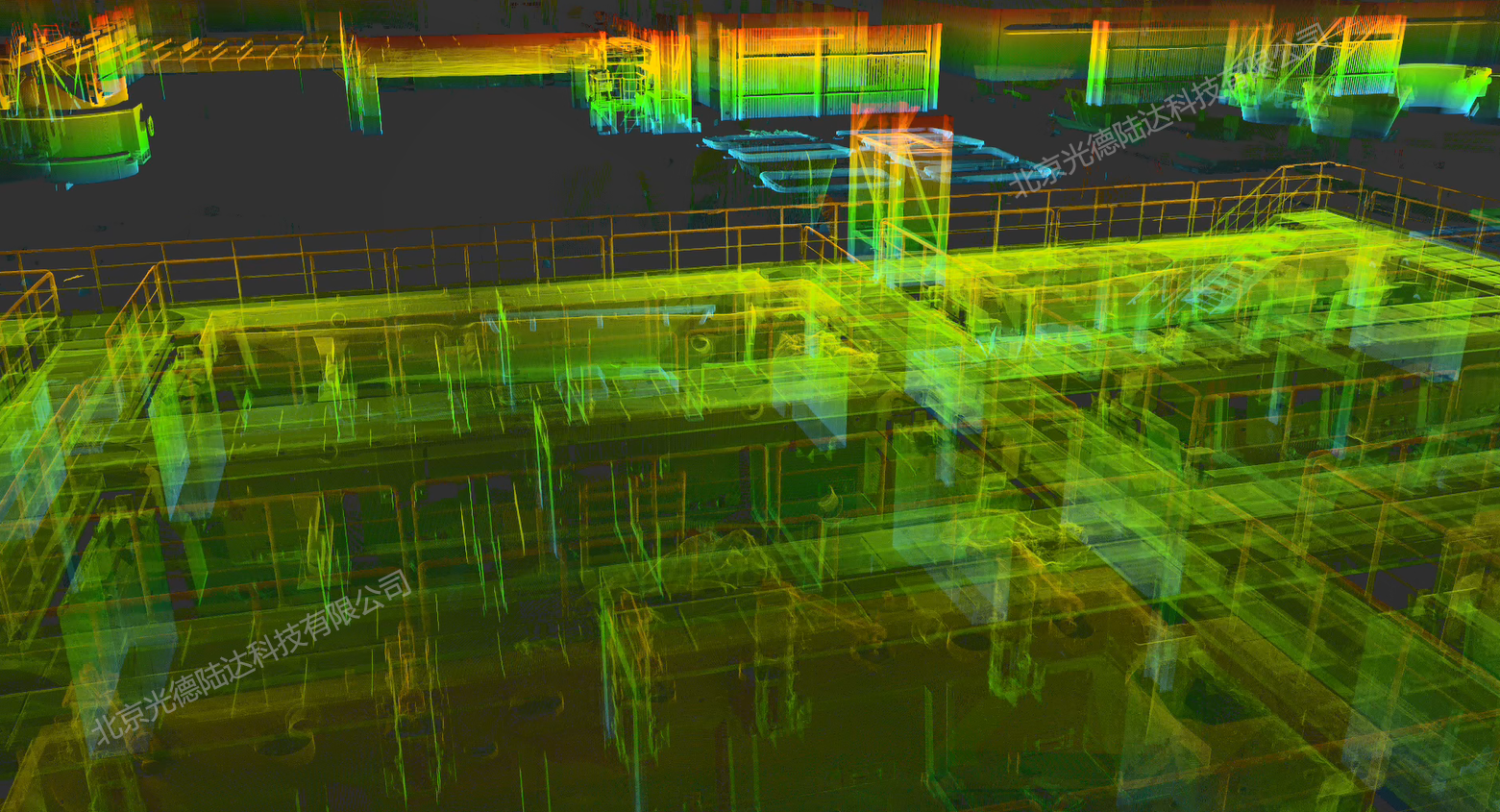

       内业处理阶段，将各站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整车间点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度的实景三维模型。废钢区设备布局、脱水区管道节点、除尘系统风管路由，均在模型中真实呈现。

       三维模型带来的第一个改变，是把辅助系统的空间关系首次完整地呈现出来。过去这些区域的信息散落在不同的图纸和人的经验里，管道怎么走、设备间距多少、轨道有没有偏移，很难在一张图上说清楚。三维模型统一了这些信息，任何位置的测量和查询都可以在模型上直接完成。

       碰撞检测在辅助系统改造中的价值尤为突出。废钢区新增输送设备、脱水区管道改造、除尘系统扩建，这些工程的空间规划在过去依赖现场反复核实。有了三维模型，新设备和管道的安装路径可以预先模拟，空间是否足够、是否会与现有设施干涉，在模型里一目了然。这对于减少施工变更、控制改造成本，是实实在在的效率提升。

       轨道和管道的变形监测是另一个长期应用方向。废钢区的输送轨道在长期重载运行下可能发生位移，脱水区的管道在温度和压力变化下可能产生微变形。本次扫描建立的是车间现状的数字基线，后续定期补扫、叠加比对，可以量化这些变化趋势，为预防性维护提供数据依据。

       工业测绘的价值，往往不在那些一眼就能看到的大设备上，而在那些容易被忽略的辅助系统里。三维扫描技术让这些角落不再被忽略，用毫米级的数据，把每一处细节都变成可追溯的数字资产。我们持续深耕三维扫描在工业领域的深度应用，致力于为每一座工厂建立完整、精准、可持续的数字档案。
