从扫描到建模：风力发电机三维数字化的完整技术路径

       风力发电机的三维数字化，很多人关注的是外业扫描——怎么把几十米高的塔筒、悬在半空的机舱、更长的叶片完整测下来。但扫描只是前半程。点云数据变成可编辑的三维模型，才是决定最终交付质量的后半程。我们近期在一台风力发电机上，完整走通了从地面三维扫描到三维建模的全流程。本文以此为例，梳理技术路径与关键环节。

       本次对象是一台在运风力发电机，包含塔筒、机舱、轮毂及叶片根部区域，整机高度数十米。目标是建立整机高精度三维数字模型，为塔筒垂直度监测、法兰连接检测和日常运维提供精准的空间数据。

外业扫描：从地面覆盖高空

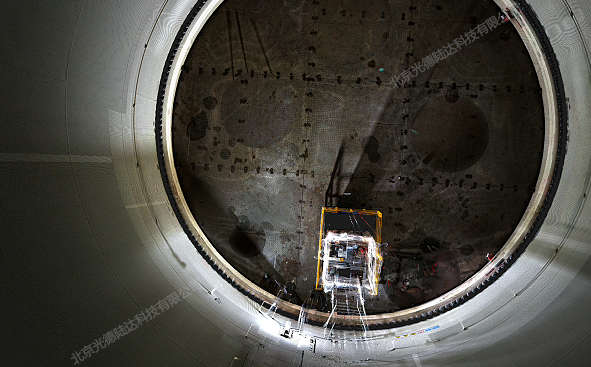

       外业采用地面式三维激光扫描仪，围绕风机底部多点位分层布设。塔筒底部和检修器械区加密扫描，机舱和轮毂区域调整扫描仰角保证数据覆盖。单站扫描约两到三分钟，激光以每秒百万点级的速度，记录塔筒表面、法兰螺栓、叶片根部、机舱外壁及底部器械的空间坐标。所有数据采集均在地面完成，无需人员登塔。对于塔筒上部，通过调整扫描距离和仰角，从地面即可获取足够密度的点云数据。

内业建模：从点云到可编辑模型

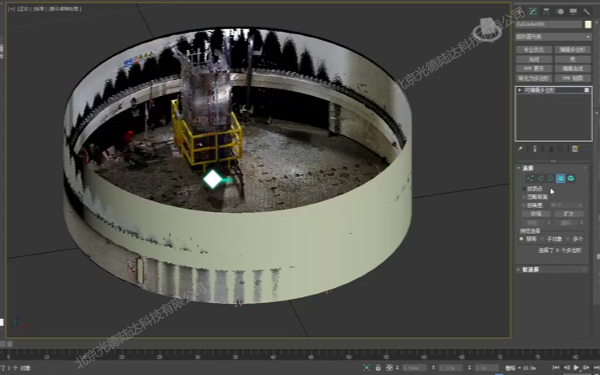

       外业完成只是第一步，真正的技术含量在内业建模阶段。这个过程分为几个关键环节。首先是点云配准与去噪。各站点数据导入专业软件，通过特征匹配算法完成多站点配准，生成统一坐标系下的完整风机点云模型。对扫描过程中产生的噪点进行滤波处理，保留有效数据。其次是三维模型构建。在点云基础上，逐段生成塔筒的几何模型，逐个标定法兰连接节点，逐层还原机舱内部结构。塔筒的锥形曲面、法兰的螺栓孔位、叶片的安装角度，全部在软件中完成精确的几何重建。这个环节需要操作人员对风机结构有深入理解，才能保证建模的准确性和完整性。最终交付的是一套可编辑的三维数字模型。与原始点云数据不同，可编辑模型支持后续的标注修改、参数提取和多期数据叠加比对，具有更强的工程应用价值。

       三维模型建成后，塔筒垂直度、法兰平面度、叶片安装角度等关键参数均可精确提取。维护人员不需要反复登塔，打开模型就能完成大部分数据校核。法兰连接检测是风机运维中的高频需求。塔筒各段通过法兰螺栓连接，长期运行后螺栓可能松动，法兰面可能发生微变形。本次建模完整记录了全部法兰节点的几何数据，后续定期扫描建模后叠加比对，可以精准判断法兰状态变化趋势。底部检修器械区同样纳入模型，机舱升降装置、控制柜、变压器等设备的空间位置完整记录，为日常检修和故障排查提供准确参考。

       从更长的周期看，这套可编辑模型是一个可持续更新的数字资产平台。每次检测后对变化区域局部补扫、更新模型，风机的数字档案就能和现场状态保持同步。对于服役周期长达数十年的风电设备，这种持续可用的数字基础，比单次测绘成果更有价值。

       风力发电机的数字化，不是扫一次就结束的项目，而是一个持续积累的过程。从外业扫描到内业建模，从点云数据到可编辑模型，每一步都决定了最终数字资产的质量。我们持续深耕三维扫描在新能源领域的深度应用，致力于为每一座风场建立从扫描到建模的完整数字基础。
