工业厂区密集管线三维扫描：复杂管廊空间的数字化解决方案

       工业厂区的管廊系统，是设施运维中最频繁打交道、却最难完整测绘的区域。上千根钢管沿管廊分层排布，管径规格多样，走向上下穿行、前后交错，法兰和阀门密集分布在管排之间。这套管线网络是厂区生产的动脉，但传统测绘手段长期难以交出一份完整、精确的空间数据档案。管廊测绘的难点在于三个层面。一是可达性，管排之间空间狭窄，部分管段架设在高处或被外层管道遮挡，人工测量工具难以触及。二是完整性，传统逐点测量只能选择性记录，大量管道的走向细节和连接节点依赖经验判断和现场照片辅助。三是动态性，厂区管线在运行中会有温度变形，在改造中会增减调整，静态的图纸很快与现场脱节。

       三维激光扫描技术的全要素采集和非接触式作业能力，为密集管线空间提供了一套从数据采集到长期管理的完整方案。我们近期对一个工业厂区管廊系统完成了三维扫描数字化建模，本文以此为例进行技术梳理。

项目概况

       本次扫描对象是一个工业厂区的管廊系统，区域内钢管数量超过千根，沿多层管架分层排布，包含不同管径规格、法兰连接节点、阀门组和支撑钢结构。管排之间空间紧凑，部分区域管线间距仅有数厘米。扫描目标是建立管廊系统全要素三维数字档案，为日常巡检、管线改造和空间管理提供完整的基础数据。

作业流程

       外业采用地面式三维激光扫描仪，沿管廊走向分段布设站点。站点位置选在管排间隙和管架侧面，利用扫描仪体积紧凑、架设灵活的特点，在有限空间内找到合适的采集角度。管排密集区域加密站点，外层管道和内层管道分层采集，确保每一根钢管的走向和每一组法兰的接口都被完整覆盖。单站扫描约两到三分钟，激光以每秒百万点级的速度，穿过管排缝隙，完整记录钢管表面、法兰螺栓孔位、阀门手轮位置、支撑钢结构节点和管架标高的空间坐标。非接触式采集方式，扫描期间无需触碰任何管线，不影响厂区正常生产。

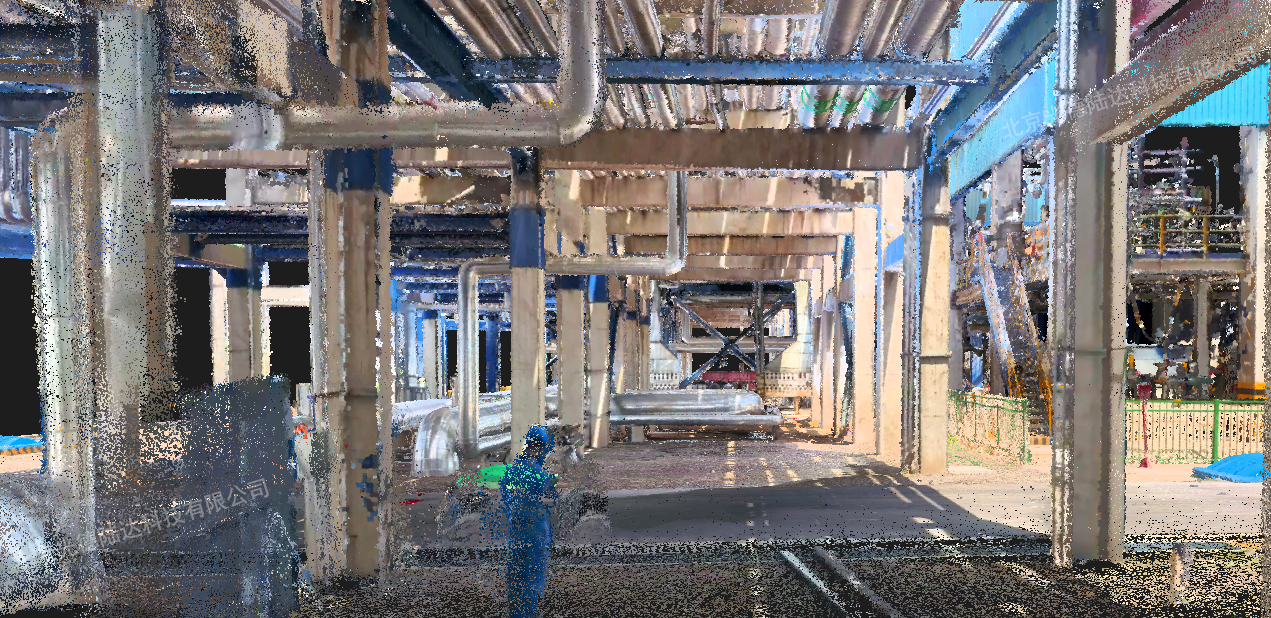

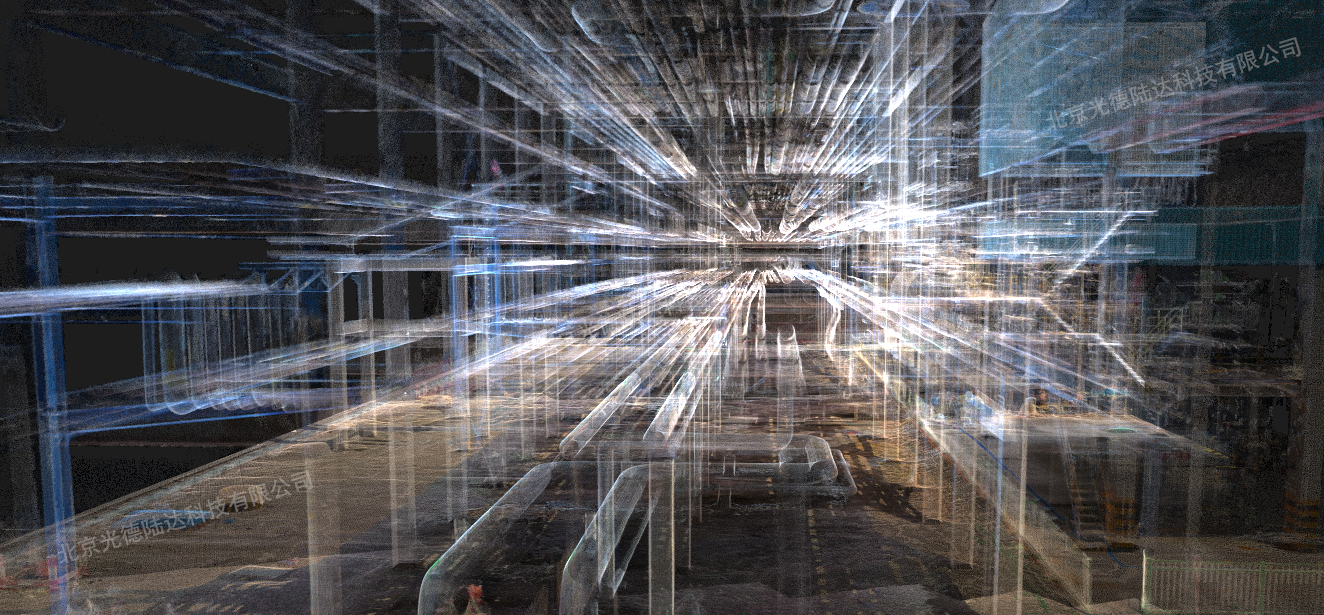

       内业处理阶段，将全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整管廊点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度、涵盖全部管线和支撑结构的实景三维模型。管线的空间层次关系、法兰的坐标定位、管架的标高分布、支撑节点的连接状态，均在模型中精确呈现。

成果价值

       三维模型带来的核心价值，是管线空间关系的完整数字化留存。厂区管廊长期运行中，管线在温度和压力变化下可能发生微位移，管排之间的间距可能发生变化。三维模型记录了当前状态下全部管线的空间位置，后续定期扫描叠加比对，可以精确判断哪些管段发生了位移、位移量多少，为预防性维护提供量化依据。管线改造的空间预演是另一个重要应用。厂区需要加装新管线或更换旧管线时，新管线的走向规划、安装空间是否足够、与现有管线的交叉关系，在三维模型中可以提前模拟。碰撞检测功能让改造方案在施工前就完成可行性验证，减少现场试装和返工。

       巡检和检修的路径规划同样从模型中受益。阀门操作空间是否充足、法兰拆装的工作距离是否满足要求、管架之间的通行宽度，这些检修条件在模型中可以精确测量。巡检路线可以在模型上预先规划，关键检查点的空间数据一键提取。

       从资产管理的角度看，这套三维数字模型是一个可以持续更新的数据平台。每次管线改造或设备更换后，对变动区域补扫更新，数字档案就能与厂区实际状态保持同步。对于管线网络持续变化的工业厂区，这种动态更新的数字底座，比任何静态图纸都更有管理价值。

结语

       工业厂区管廊系统的数字化，本质上是一场从“经验记忆”到“数据留存”的转变。三维扫描技术让密集管线空间的完整数据获取成为可能，让厂区管线管理有了可量化、可追溯、可持续更新的数字基础。一套精准的三维数字档案，是工业厂区精细化运维和高效改造的可靠支撑。
