重化工场站三维扫描：多类型工业设备的场站级数字化方案
发布时间：2026-08-07 15:45:06/ 访问次数：0
重化工现场的测绘，面对的不是单台设备或单条管线，而是一个由多种设备类型共同构成的复杂场站。卧式储罐群占据整片区域，三相分离器等工艺容器分布在管廊下方，精馏塔和反应塔高耸于厂区之上，高耸的管道支架将各功能区串联成一个整体。每种设备有各自的测绘精度要求，但最终必须统一到同一套空间坐标系中。传统测绘在这种场景下的最大挑战，不是某一台设备测不准，而是不同设备的数据分散在不同图纸、不同批次、不同人员的测量成果中，整体空间关系难以完整还原。当需要进行设备改造、管线调整或安全评估时，跨区域的空间信息往往需要反复现场核实。
三维激光扫描的全要素采集和统一配准能力，为多类型工业设备的场站级数字化提供了一套高效方案。我们近期对一个重化工现场完成了全覆盖三维扫描建模，本文以此为例进行技术梳理。
项目概况
本次扫描对象是一个重化工生产现场，厂区内包含大型卧式储罐群、三相分离器等工艺容器、精馏塔和反应塔等高耸塔器、以及连接各功能区的高耸管道支架。设备类型多样、空间分布范围广，部分容器表面有清晰的铭牌标识。扫描目标是建立厂区全要素三维数字档案，将储罐、塔器、分离器、管廊支架统一纳入一套模型中，为设备管理、改造规划和安全管理提供完整的空间数据基础。
作业流程

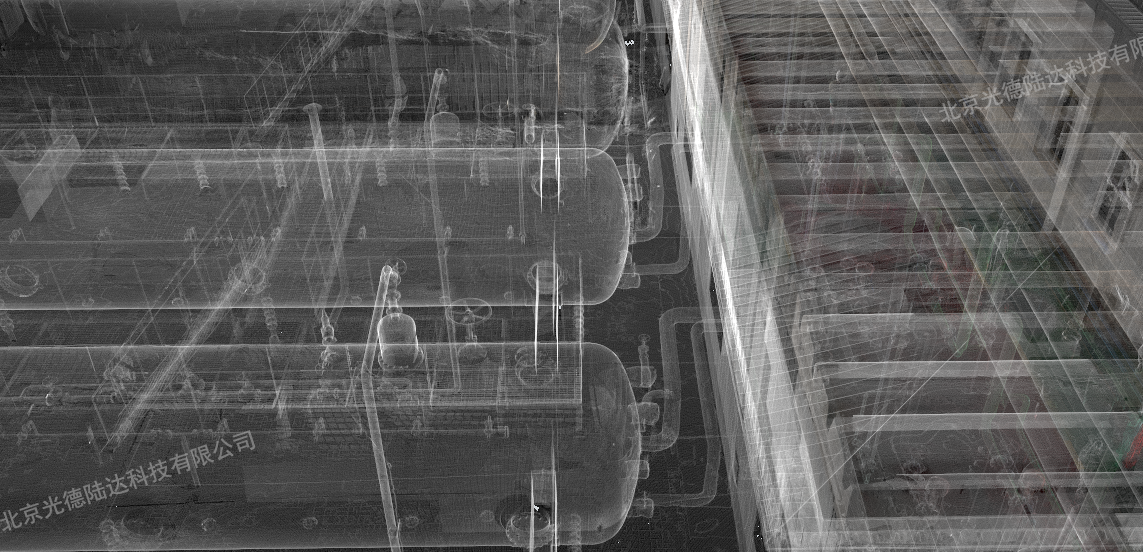

外业采用地面式三维激光扫描仪，根据厂区功能分区和设备分布，分区域规划站点。储罐区围绕每台卧式储罐多点位架设，完整记录罐体外形、法兰接口和铭牌信息。塔器区围绕精馏塔和反应塔底部布站，调整仰角覆盖塔体全高。管廊区沿管道支架走向分段采集，记录支架标高、管道走向和各设备之间的连接关系。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录储罐表面、塔体钢结构、分离器外形、管廊支架和管道法兰的空间坐标。容器铭牌上的文字和编号，在足够密度的点云数据中清晰可辨。

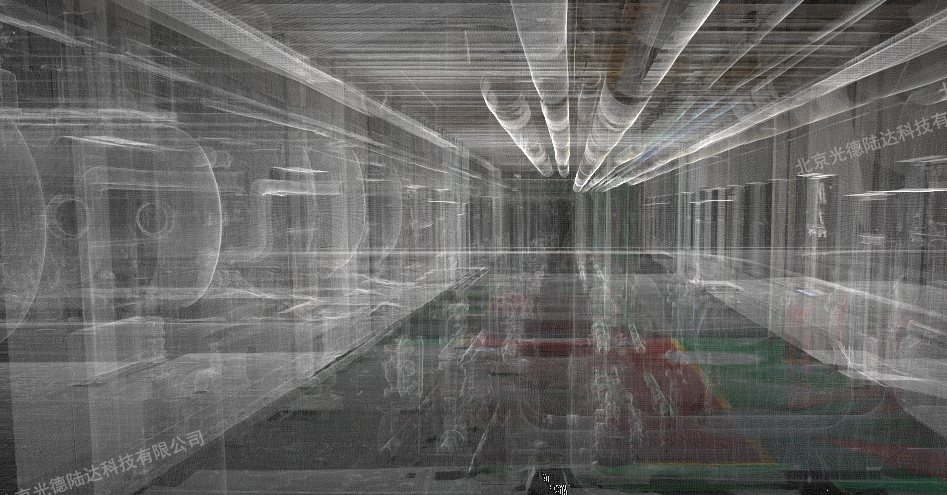

内业处理阶段，将储罐区、塔器区、管廊区全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整厂区点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度、涵盖全部设备类型和空间关系的实景三维模型。
成果价值
三维模型带来的核心价值，是多种设备类型的空间关系在一套数据中完整呈现。储罐与储罐之间的间距、储罐与管廊的连接关系、精馏塔与周边设备的空间位置、管廊支架的标高分布，全部在同一模型中可查可量。跨区域的空间信息不再分散在不同的图纸中。
设备管理方面，每台储罐、每台分离器、每座塔器在模型中都有精确的空间定位和几何数据。设备铭牌信息在模型中直接读取，无需现场逐台核对。设备台账的空间化，让设备管理从表格数据升级为可视化的空间管理。
改造规划方面，新增设备的选址、新管线的走向、管廊的扩建方案，在三维模型中进行空间预演和碰撞检测。新旧设备的空间关系提前验证，改造方案的可行性在施工前完成技术论证。
安全评估方面，储罐区的防火间距、塔器区的安全距离、管廊区的逃生通道宽度，在模型中精确测量和标注。应急响应预案的制定和演练，有了量化空间数据的支撑。
结语
重化工场站的数字化，关键在于“场站级”的统一数据基准。三维扫描技术将储罐、塔器、分离器、管廊支架等不同类型的设备，在同一套模型里完整记录。这套一体化的数字档案，是重化工现场精细化管理和安全运维的可靠基础。
