弧形干煤场三维扫描点云

       大型弧形干煤场是煤炭储运体系中的重要组成部分，承担着煤炭储存、中转和调度的核心功能。其结构形式以弧形屋面网架为主，跨度大、矢高高，配合挡煤墙和堆煤区域形成完整的储煤空间。在这种大跨空间结构中，传统测绘手段面临着明显的局限：弧形网架的节点定位依赖人工登高测量，挡煤墙的高度和走向需要逐段记录，堆煤区域的边界和容量难以准确估算。三维激光扫描技术以全要素采集的方式解决了这些难题，将弧形网架、挡煤墙和堆煤区域一次性纳入点云模型，为干煤场的结构检测、堆煤调度和扩容规划提供了可靠的数据基础。
我们近期对某大型弧形干煤场完成了三维扫描，完整记录了场地空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座大型弧形干煤场，包含弧形屋面网架结构、挡煤墙、堆煤区域及配套设施。网架跨度大，矢高较高，挡煤墙沿场地边缘连续布置，堆煤区域占据场地主要空间。扫描目标是建立干煤场全要素点云模型，记录弧形网架的节点位置与变形状态、挡煤墙的标高变化以及堆煤区域的边界范围，为结构检测、堆煤管理和改造规划提供精确数据。
技术路线

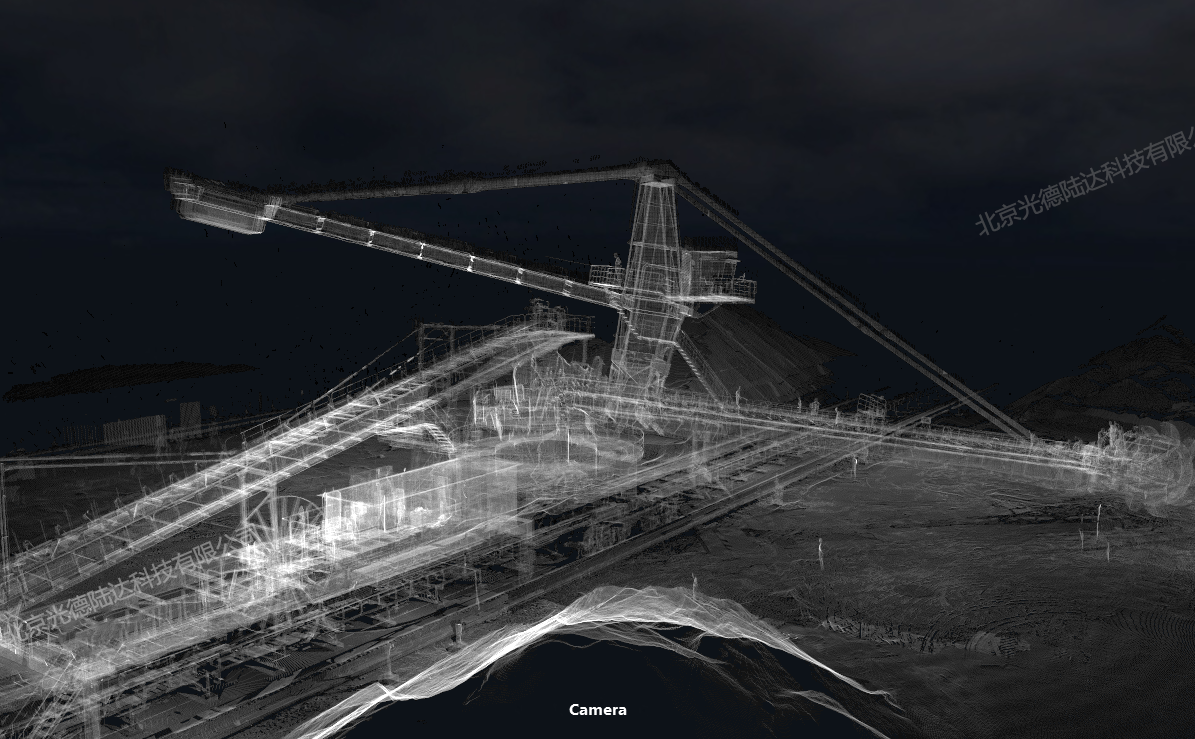

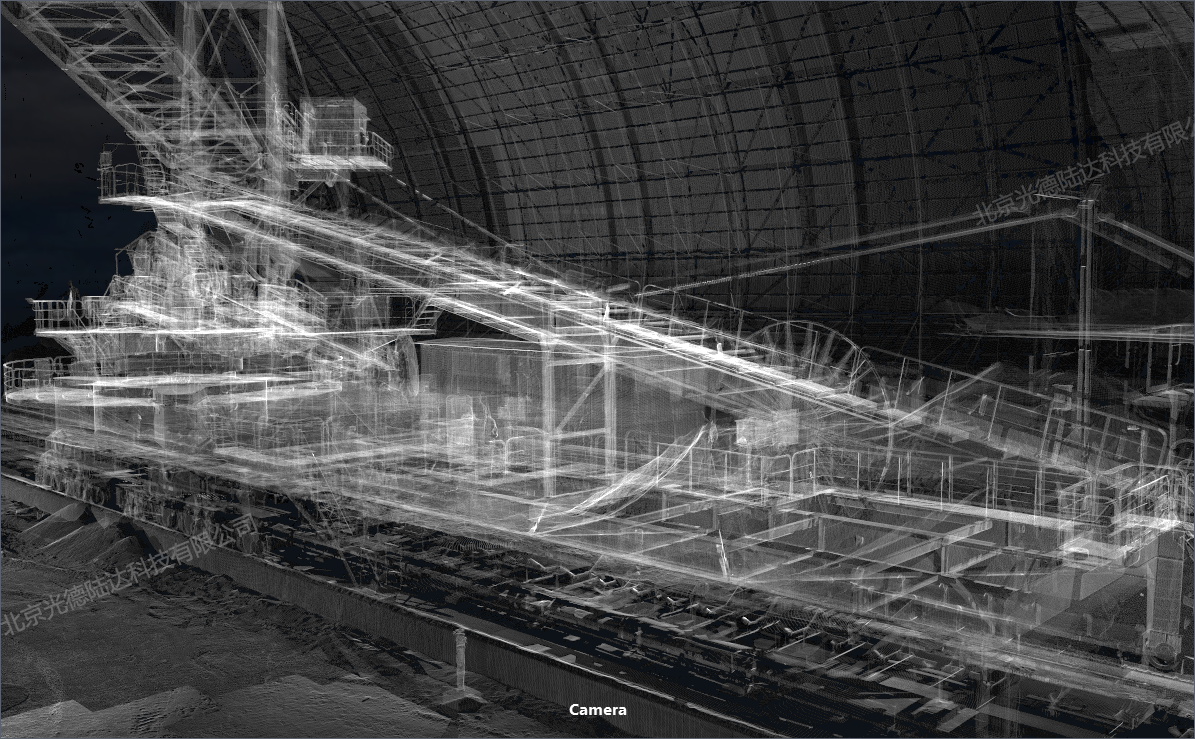

       外业采用地面式三维激光扫描仪，根据场地布局分区域布设站点。弧形屋面区域在场地内部和周边分别架站，覆盖网架结构的上弦与下弦。挡煤墙沿线多点位采集，记录墙体走向和高度变化。堆煤区域根据实际堆煤状态进行扫描，记录煤堆轮廓和边界位置。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。真彩色点云在偏黑白模式下能够清晰呈现结构轮廓，便于技术人员识别弧形网架的节点分布和挡煤墙的位置走向。
       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成干煤场完整点云模型。经过滤波去噪后，弧形网架的节点定位、挡煤墙的标高和堆煤区域的边界均可从模型中直接量取，精度控制在毫米级。点云模型同时保留了场地的真实色彩信息，为后续的展示和分析提供了直观依据。

成果应用
       三维点云模型为干煤场的精细化管理提供了统一数据基准。在结构检测方面，弧形网架的节点位置和空间状态可以通过多期数据比对进行量化分析，网架的变形趋势和结构健康状态有据可查。在堆煤管理方面，堆煤区域的实际边界、堆煤高度和可用容量可从模型中提取，为堆煤调度和安全管理提供数据支撑。在改造规划方面，扩容方案和新增设施的空间预演可以在模型中进行，新旧结构的干涉关系提前验证。
       AI生成的效果视频进一步拓展了模型的应用场景。在方案汇报和技术交流中，通过AI生成的改造效果和场景模拟，决策者可以更直观地理解改造方案的空间效果，沟通效率显著提升。从长期价值来看，这套点云模型是干煤场数字化运维的基础资产，后续可通过局部补扫更新模型，保持数字档案与现场同步。
结语
       大型弧形干煤场三维扫描将弧形结构、挡煤墙和堆煤空间完整统一到一套模型中，为结构检测、堆煤管理和改造规划提供了可靠的数据基础。我们提供干煤场三维扫描服务，欢迎同类项目咨询对接。
