工业动力机房三维扫描数字化

       工业动力机房是工厂能源供应的核心区域，空压机、水泵、制冷机组、配电柜及密集的动力管线在有限空间内集中布置。设备类型多，管线交错，操作空间紧凑，传统测绘方式在这种环境中面临设备遮挡严重、管线走向难以完整记录等挑战。三维激光扫描技术以全要素采集的方式，将机房设备和管线系统完整记录在点云模型中，实景和透视两种状态分别呈现空间信息的不同维度，为改造规划、设备维护和数字化管理提供了可靠的数据基础。
       我们近期对某工业动力机房完成了三维扫描，完整记录了机房空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座工业动力机房，包含空压机组、水泵组、制冷设备、配电柜及配套动力管线。机房空间紧凑，设备密集，管线在设备之间和上方分层排布。扫描目标是建立机房全要素点云模型，记录设备定位、管线走向和空间净空，并通过实景和透视两种状态呈现空间信息。
技术路线
       外业采用地面式三维激光扫描仪，根据机房布局分区域布设站点。设备区域围绕机组架站，记录设备外形和接口位置。管线密集区域加密扫描，覆盖管道走向、阀门位置和支架节点。由于机房空间有限，扫描仪在设备间隙和管线下方灵活架设，确保数据无死角。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

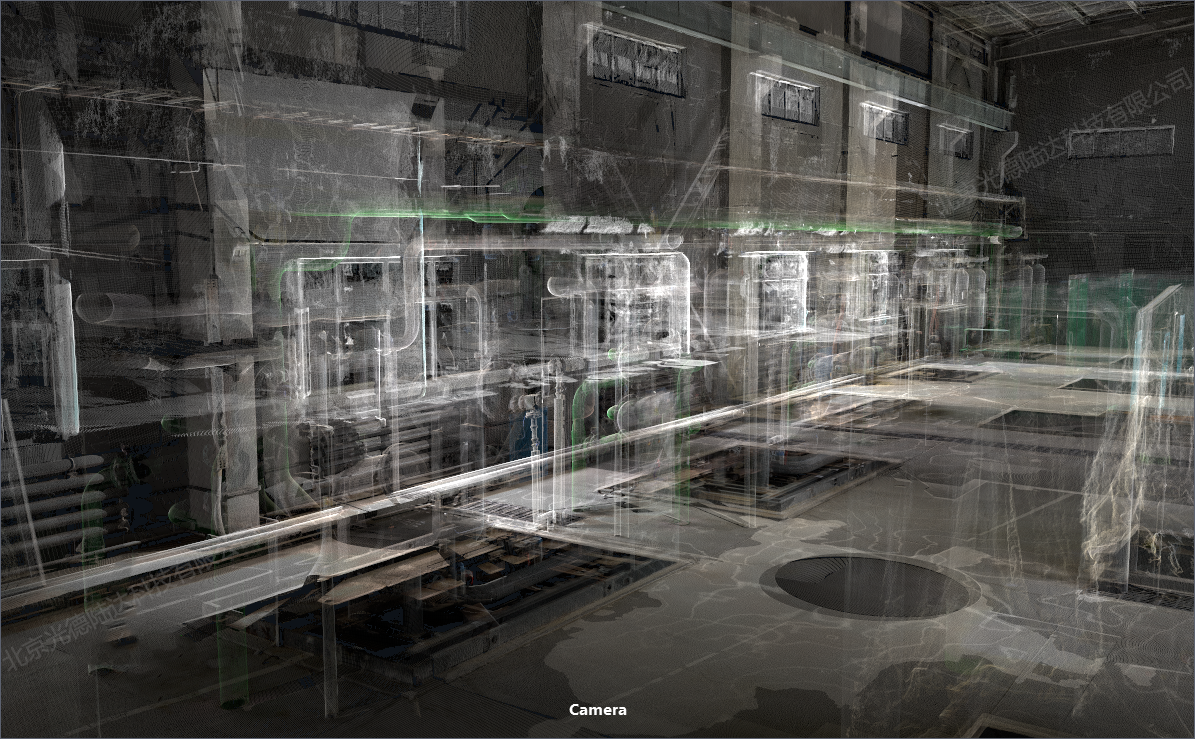

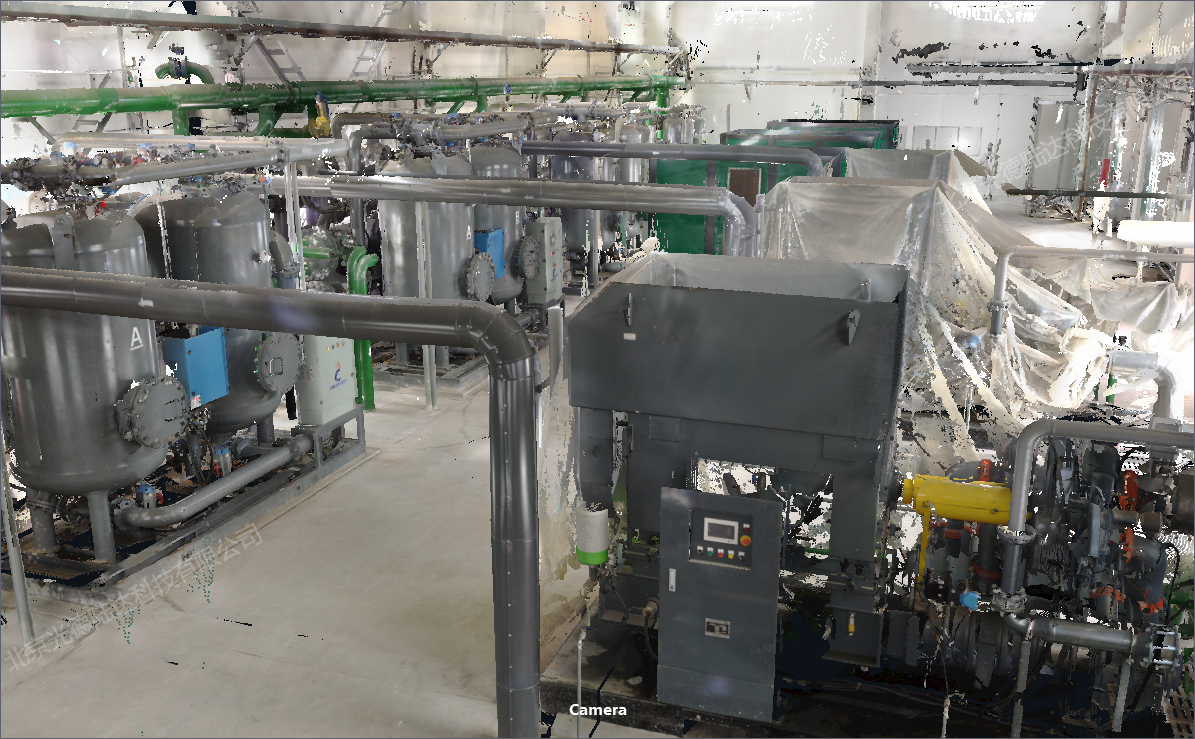

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成机房完整点云模型。经过滤波去噪后，点云以两种状态呈现：实景模式还原设备和管道的真实颜色，视觉上接近现场；透视模式将建筑外壳和部分设备半透明化，内部结构和管线布局清晰可见。两种状态相互补充，让机房空间信息表达更加完整。

成果应用
       三维点云模型为工业动力机房的精细化管理提供了统一数据基准。在改造规划方面，设备间距、管道标高和操作空间可从模型中直接量取，新增设备或管线调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，设备位置和管线走向完整记录，检修人员无需反复现场测量。在空间管理方面，机房整体布局和功能分区直观呈现，为安全管理和运营调度提供数据支撑。
       从长期价值来看，这套点云模型是机房数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       工业动力机房三维扫描将设备和管线系统完整统一到一套点云模型中，实景和透视两种状态让空间信息表达更加完整。我们提供工业动力机房三维扫描服务，欢迎同类项目咨询对接。
