冶金生产车间三维扫描数字化

       几十吨的巨型回转设备、多层交错的钢平台、错综复杂的高空管廊。大型冶金生产车间的改造，无异于在“钢铁森林”中做精密手术。三维激光扫描如何为这类高危场景提供精准的安全底座？

项目概况

       本次项目位于某大型冶金企业的核心生产车间。现场空间极其宏大，包含了大型立式反应装置、巨型卧式回转设备（如回转窑或球磨机），以及多层高位巡检平台与粗大的工艺管线。车间常年处于高负荷运转状态，部分钢结构与管线出现老化变形。客户近期计划对核心设备进行升级换代，但由于设备体积巨大、吊装路径极其受限，且原始图纸与现状存在较大偏差，急需一份高精度的三维数据，以进行吊装模拟和碰撞验证。

技术路线

       面对超大型设备和高空多层遮挡，常规测量手段根本无法作业。项目采用高精度地面三维激光扫描仪，结合高位作业平台进行多站点云采集。技术团队提前规划了“由下至上、层层剥离”的设站策略，精准捕获了巨型设备本体、支撑基座、高空行车轨道以及周边密集管线。

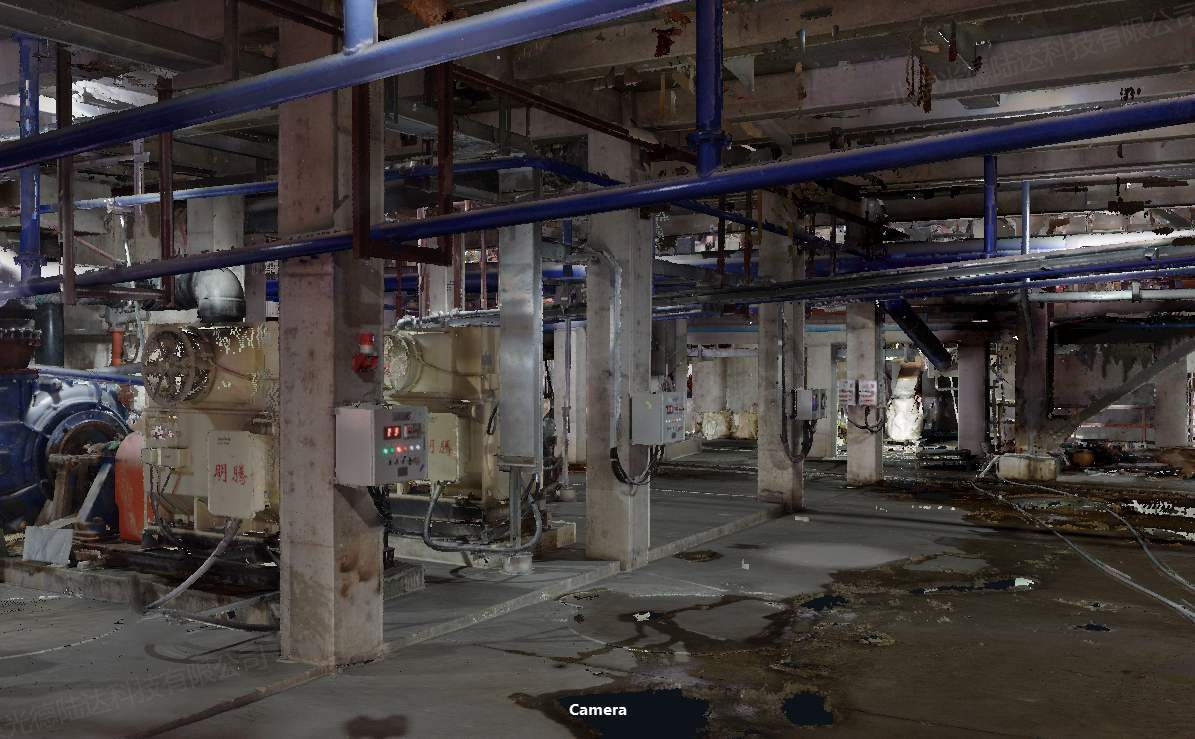

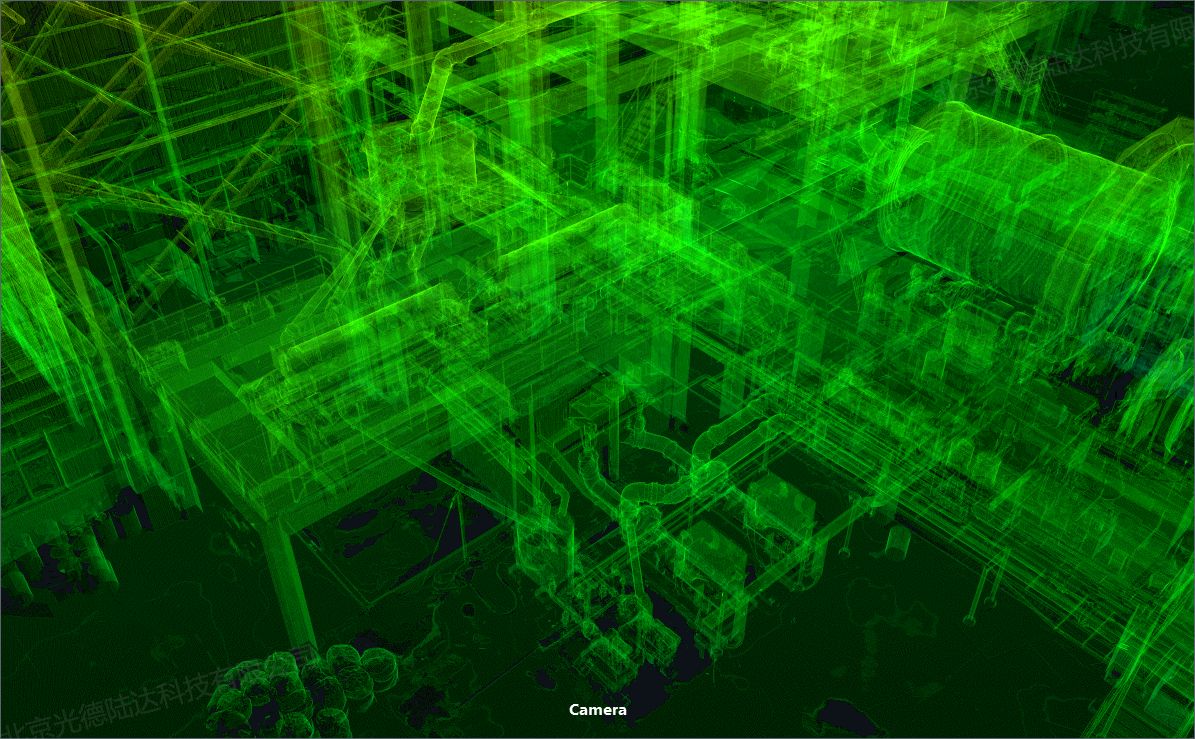

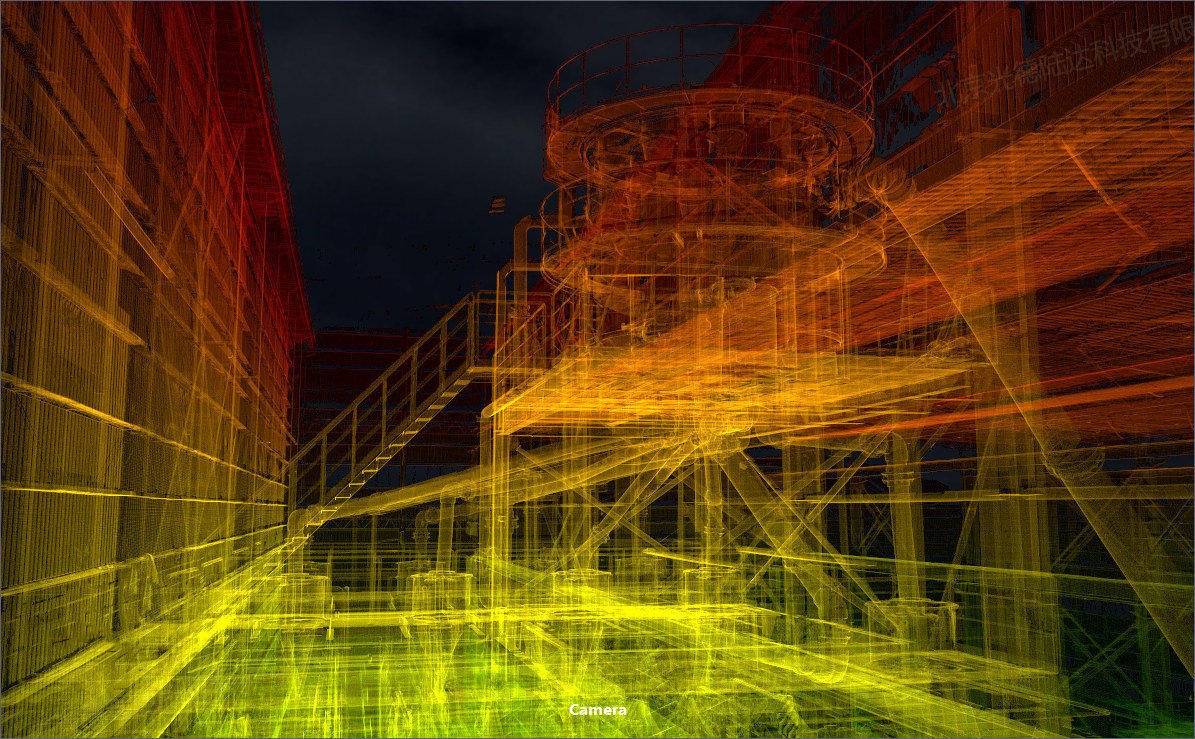

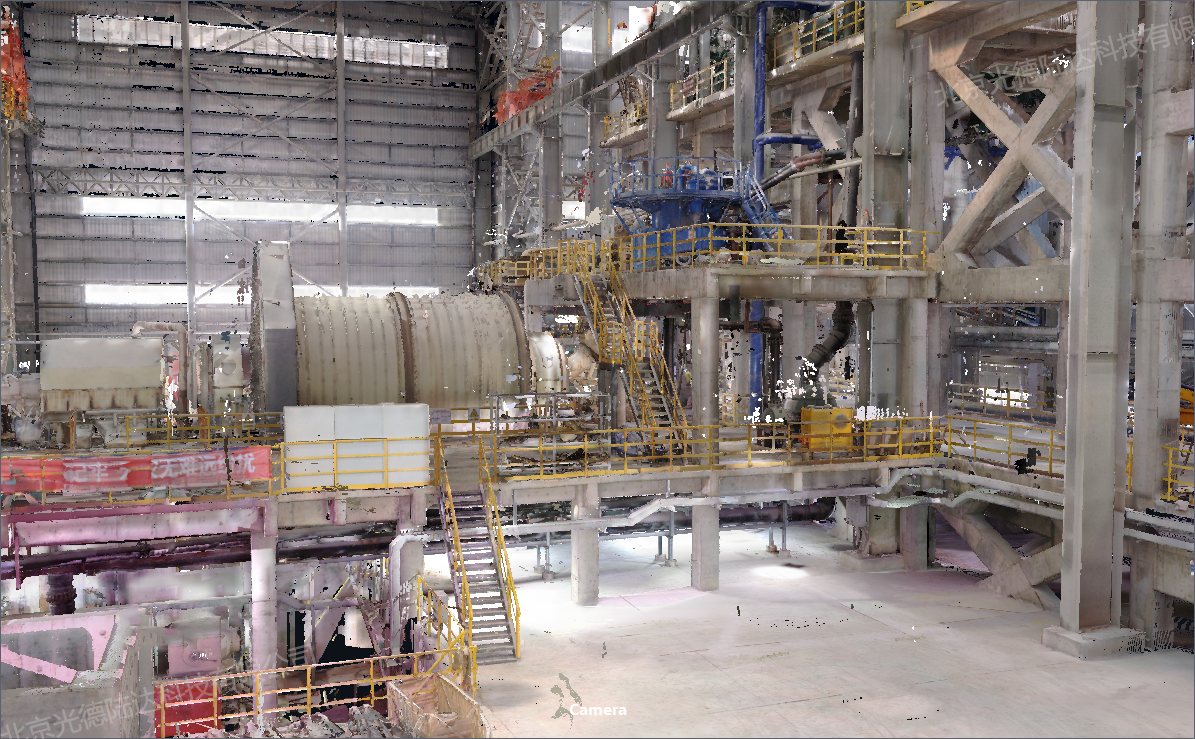

       数据处理阶段，通过全局平差与标靶配准，将数百个站点的点云拼合，误差控制在毫米级。随后生成真彩色、高度渐变点云。高度渐变直观呈现了立式设备与各层平台的空间高差；透视则像X光一样，穿透外层结构，将隐藏在设备背后的支撑钢架和管线走向彻底暴露出来。

应用成果

       交付的三维模型与点云数据，直接介入了客户的改造工程前端：一是巨型设备虚拟吊装。将新设备模型与吊车轨迹导入点云空间进行动态碰撞检测，提前发现原定吊装路径会与高空管廊发生干涉，施工方据此重新调整了吊车吨位与站位，消除了重大安全隐患。二是复杂管线避让。通过点云切片分析，理清了设备上方密集的除尘与煤气管网，为新设备的进场扫清了空间障碍。三是数字孪生底座。这份高保真的现场数据，成为了该车间后续结构安全监测与数字化运维的核心底图。

结语

       冶金车间的数字化，不仅是测绘，更是工程安全的“护城河”。面对庞然大物和复杂的钢铁丛林，我们用精准的三维扫描技术，把现场搬进电脑，让每一次改造都有据可依，让每一次吊装都安全着陆。
