一、大型异形钢结构尺寸测量的核心挑战

　　大型异形钢结构(如机场航站楼曲面屋盖、桥梁异形拱架、超高层幕墙钢龙骨)的尺寸测量，相比普通钢结构面临更严苛的考验：一是尺度跨度大，单构件长度常达数十米，整体结构覆盖范围广，传统测量易产生累积误差;二是形态复杂度高，多包含不规则曲面、空间扭曲节点、变截面构件，需同时测量线性尺寸、曲率、角度、间距等多类参数;三是现场环境干扰强，高空作业、风荷载、温度变化等因素易导致传统接触式测量精度失真，且存在安全风险;四是尺寸关联性要求高，大型结构的各构件尺寸相互制约，需保证整体装配的衔接精度，单一构件测量误差可能引发连锁问题。

　　这些挑战使得传统测量方式(如全站仪逐点测量、钢尺拉线测量)难以满足需求，而三维激光扫描技术凭借 “非接触、高密度、全维度” 的特性，成为大型异形钢结构尺寸测量的最优解。

　　二、大型异形钢结构尺寸测量的实操流程与关键技术

　　1. 测量前准备：基准建立与方案规划

　　控制网布设：针对大型结构的广覆盖需求，先采用高精度 GNSS 或全站仪建立三维控制网，设置足够数量的基准点(靶球 / 反射片)，确保扫描数据的全局统一性，避免因扫描范围过大导致的坐标漂移。基准点需布设在视野开阔、不易遮挡且稳定的位置，间距根据扫描设备有效距离合理设置(通常 10-30 米)。

　　设备选型与参数设置：根据结构尺寸与精度要求选择设备 —— 大跨度结构(如 100 米以上桥梁拱架)可选用长距激光扫描仪(有效距离≥100 米，精度 ±2mm);复杂节点密集区域可搭配手持便携式扫描仪(精度 ±0.5mm)补充细节。扫描参数需优化：点云密度设置为 1-5mm 间距(复杂曲面取更高密度)，扫描分辨率调整为中等以上，确保既覆盖全尺寸，又避免数据量过大影响处理效率。

　　2. 数据采集：全方位无死角扫描

　　多站式拼接扫描：由于大型异形钢结构存在遮挡问题，需采用多站扫描方式，围绕结构从不同角度、不同高度布设扫描站，确保每个构件、每个节点都能被至少两个扫描站覆盖。扫描过程中，设备自动识别基准点，实现多站数据的实时拼接，拼接误差需控制在 ±1mm 以内，保障整体尺寸的一致性。

　　重点区域强化扫描：对关键尺寸部位(如构件对接端口、曲率变化剧烈的曲面、焊缝位置)进行重点扫描，可采用局部加密扫描模式，提升该区域点云密度，为后续尺寸提取提供更精准的数据支撑。例如，对于异形钢柱的变截面尺寸测量，需在截面变化处增加扫描站，确保尺寸过渡的连续性。

　　3. 数据处理：尺寸精准提取与验证

　　点云预处理：通过专业软件去除扫描数据中的噪声点(如环境粉尘、遮挡物反射点)，对缺失区域进行补扫或插值处理，生成完整、洁净的点云模型。

　　尺寸提取与分析：基于点云模型直接提取各类关键尺寸，包括：

　　线性尺寸：构件长度、截面宽度 / 高度、节点间距、螺栓孔中心距等，可通过软件直接测量两点、两线或两平面间的距离;

　　曲率尺寸：曲面半径、弧度、扭转角度等，通过拟合点云数据生成曲面方程，计算曲率参数;

　　空间位置尺寸：构件倾斜角度、轴线偏移量、异面构件夹角等，基于全局坐标系统计算空间几何关系。

　　精度验证：将提取的尺寸数据与设计图纸进行比对，分析尺寸偏差，偏差值需符合行业规范(通常≤设计公差的 ±5%)。对于关键尺寸(如对接端口尺寸、承重构件截面尺寸)，需采用全站仪实地抽查验证，确保扫描数据的可靠性。

　　4. 成果输出：可视化交付与应用

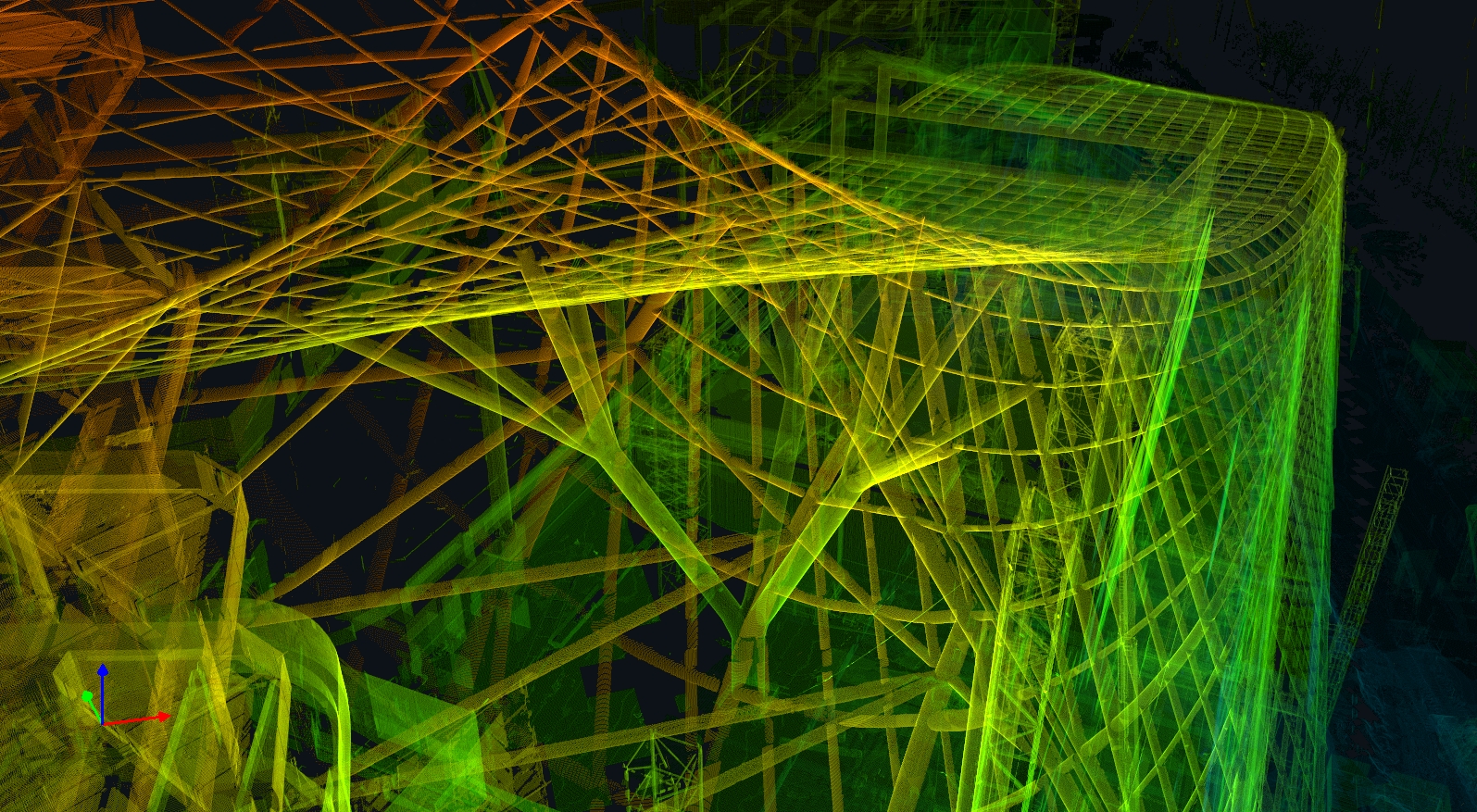

　　输出三维点云模型、尺寸标注图(PDF/CAD 格式)、偏差分析报告，明确各构件的实际尺寸与设计尺寸的差值，为施工安装提供直接依据。例如，某大型场馆异形屋盖钢结构扫描后，输出的尺寸报告中明确了 32 根钢檩条的实际长度偏差(±3mm 以内)，指导施工人员进行现场调整，确保屋盖拼接无缝隙。

　　三、典型应用案例与技术优势凸显

　　案例 1：某机场航站楼异形钢屋盖测量：屋盖跨度 150 米，包含多个扭曲弧形钢桁架与不规则曲面蒙皮，传统测量需耗时 15 天且精度难以保障。采用三维激光扫描技术后，仅用 3 天完成全尺寸扫描，提取出桁架长度(偏差 ±2mm)、曲面曲率(偏差 ±1mm)、节点间距(偏差 ±1.5mm)等关键尺寸，直接用于屋盖蒙皮的定制加工，避免了因尺寸误差导致的蒙皮报废问题。

　　案例 2：某跨海大桥异形钢拱架测量：拱架最大跨度 80 米，高度 30 米，结构呈空间扭曲形态，需测量拱架轴线曲率、截面尺寸、与桥墩连接端口尺寸等。通过多站式扫描生成完整点云模型，提取的拱架轴线曲率与设计值偏差仅 ±0.8mm，截面尺寸偏差≤±1mm，为拱架与桥墩的精准对接提供了核心数据，确保安装过程一次到位。

　　四、技术优势与注意事项

　　核心优势

　　精度高：毫米级测量精度，远优于传统测量方式，满足大型异形钢结构的高精度装配需求;

　　效率高：大幅缩短测量周期，相比传统测量效率提升 5-10 倍，尤其适用于工期紧张的大型工程;

　　全维度覆盖：一次性获取结构所有尺寸数据，避免传统测量中 “漏测、错测” 问题，且能提取传统方式难以测量的曲面、扭转等复杂尺寸;

　　安全性强：非接触式测量，无需人员攀爬、高空作业，彻底规避大型结构测量中的安全风险。

　　五、总结

　　三维激光扫描技术彻底解决了大型异形钢结构尺寸测量 “难、慢、险、差” 的痛点，通过 “基准统一 - 精准扫描 - 高效处理 - 精准提取” 的全流程闭环，实现了从宏观尺度到微观细节的全尺寸覆盖测量。在大型工程建设中，这项技术不仅保障了异形钢结构的安装精度与结构安全，更显著提升了施工效率、降低了返工成本，成为现代大型钢结构工程测量的核心技术支撑，推动行业向 “数字化、精准化” 方向持续发展。
