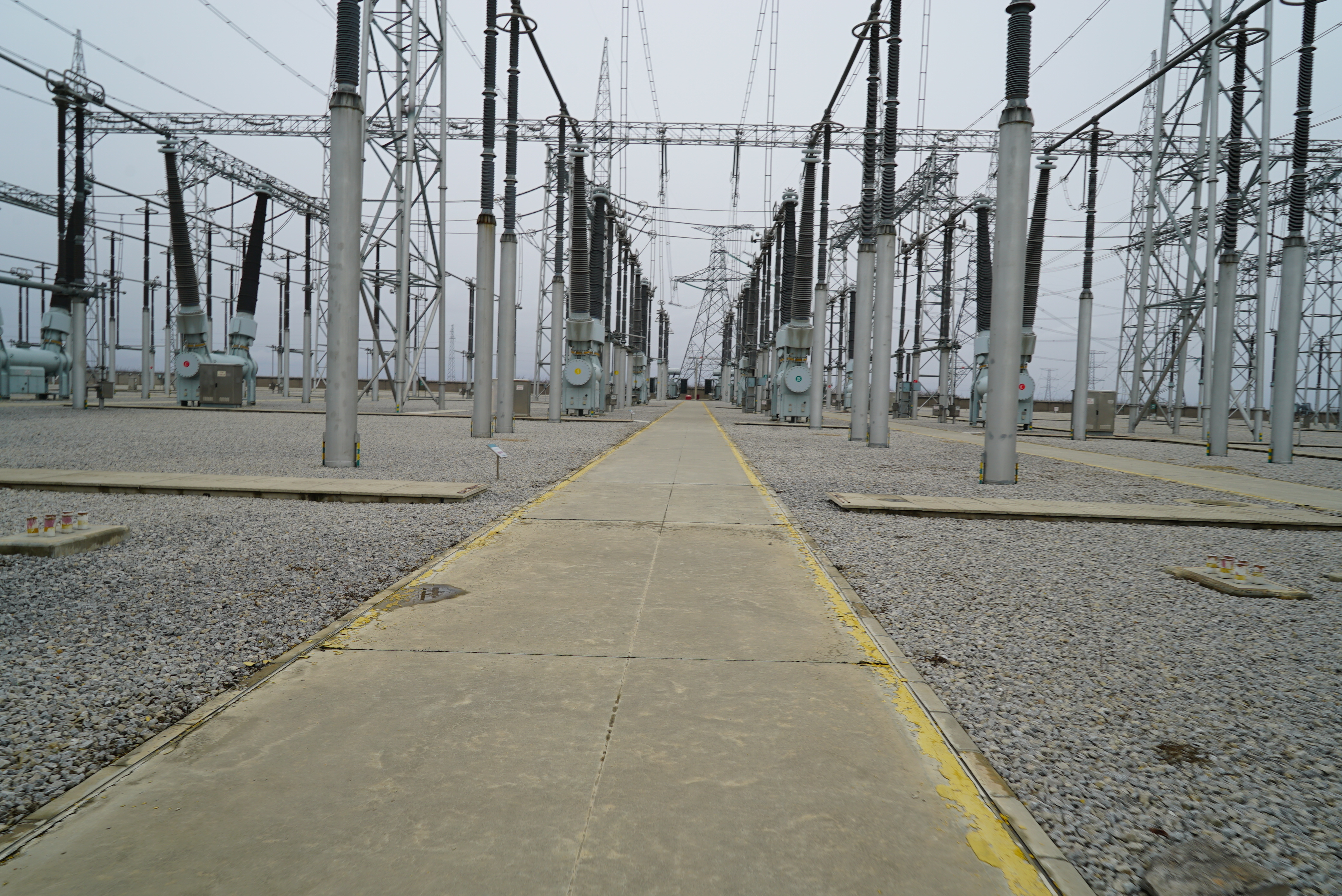

变电站线路设备三维激光扫描建模是通过高精度激光扫描技术，快速获取变电站内线路设备的三维空间坐标和几何形状，构建数字化三维模型的过程。这一技术能够显著提升变电站运维管理的智能化水平，实现设备状态的实时监测、故障预警和精准维护。以下从技术原理、应用场景、实施流程、关键挑战及解决方案等方面进行详细分析：
一、技术原理与核心优势
技术原理
三维激光扫描技术通过发射激光脉冲并接收反射信号，结合角度编码器数据，精确计算设备表面各点的三维坐标(X/Y/Z)，形成高密度点云数据。这些数据经过处理后，可生成与实物1:1比例的数字化三维模型，直观展示设备空间位置、几何尺寸及连接关系。
核心优势
非接触式测量：无需直接接触高压设备，避免触电风险，确保人员安全。
高精度与高效率：单次扫描可获取数百万个点云数据，精度达毫米级，且扫描速度远超传统测量方法。
全息数据采集：覆盖设备所有可见表面，包括复杂结构(如绝缘子串、导线弧垂、金具连接处)，避免人工测量盲区。
动态监测能力：结合定期扫描，可分析设备变形、位移等长期变化趋势，为预防性维护提供依据。
二、典型应用场景
设备状态评估与缺陷检测
绝缘子检测：通过点云数据识别绝缘子表面裂纹、污秽积累或老化变形，评估其绝缘性能。
导线弧垂监测：精确测量导线在空间中的弧垂高度，判断是否超出安全范围，预防导线舞动或断线风险。
金具连接检查：检测螺栓松动、连接件锈蚀或变形，确保设备机械强度符合要求。
设备间距验证：验证带电设备与接地部分、不同相设备之间的安全距离，避免放电事故。
数字化档案管理与运维管理
三维模型库建设：构建变电站设备三维模型库，支持设备全生命周期管理(如设计、施工、运维、退役)。
虚拟巡检与培训：基于三维模型开展虚拟巡检，模拟设备操作流程，提升运维人员技能水平。
碰撞检测与施工模拟：在扩建或改造项目中，通过三维模型模拟设备安装过程，提前发现空间冲突，优化施工方案。
灾害应急与故障定位
灾害后评估：在地震、台风等灾害后，快速扫描设备损伤情况，为抢修提供精准数据支持。
故障定位：结合点云数据与历史模型对比，快速定位故障设备位置及损坏范围，缩短抢修时间。
三、技术实施流程
前期准备
现场勘查：确定扫描范围、设备布局及安全隔离措施，规划扫描站点位置。
设备选型：根据精度要求(如±1mm)和环境条件(如强电磁场、高温)选择合适的激光扫描仪(如FARO Focus)。
安全防护：配备绝缘工具、防护服及应急设备，确保扫描人员安全。
数据采集
多站扫描：从不同角度对设备进行扫描，确保数据完整性。例如，对绝缘子串需从正面、侧面及顶部多角度扫描。
环境控制：避开强光、强风等干扰因素，确保扫描数据质量。
同步记录：记录扫描站点位置、设备编号及环境参数(如温度、湿度)，为后续处理提供参考。
数据处理与建模

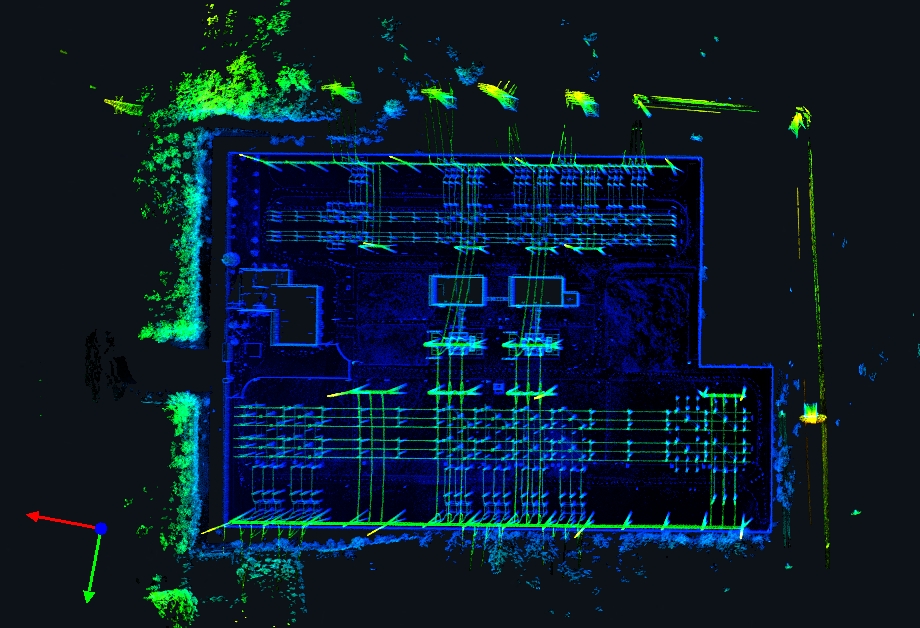

点云预处理：去噪、滤波、配准(将多站数据统一到同一坐标系)，生成完整点云模型。
特征提取：通过算法识别设备关键特征(如绝缘子轮廓、导线弧垂曲线)，提取几何参数。

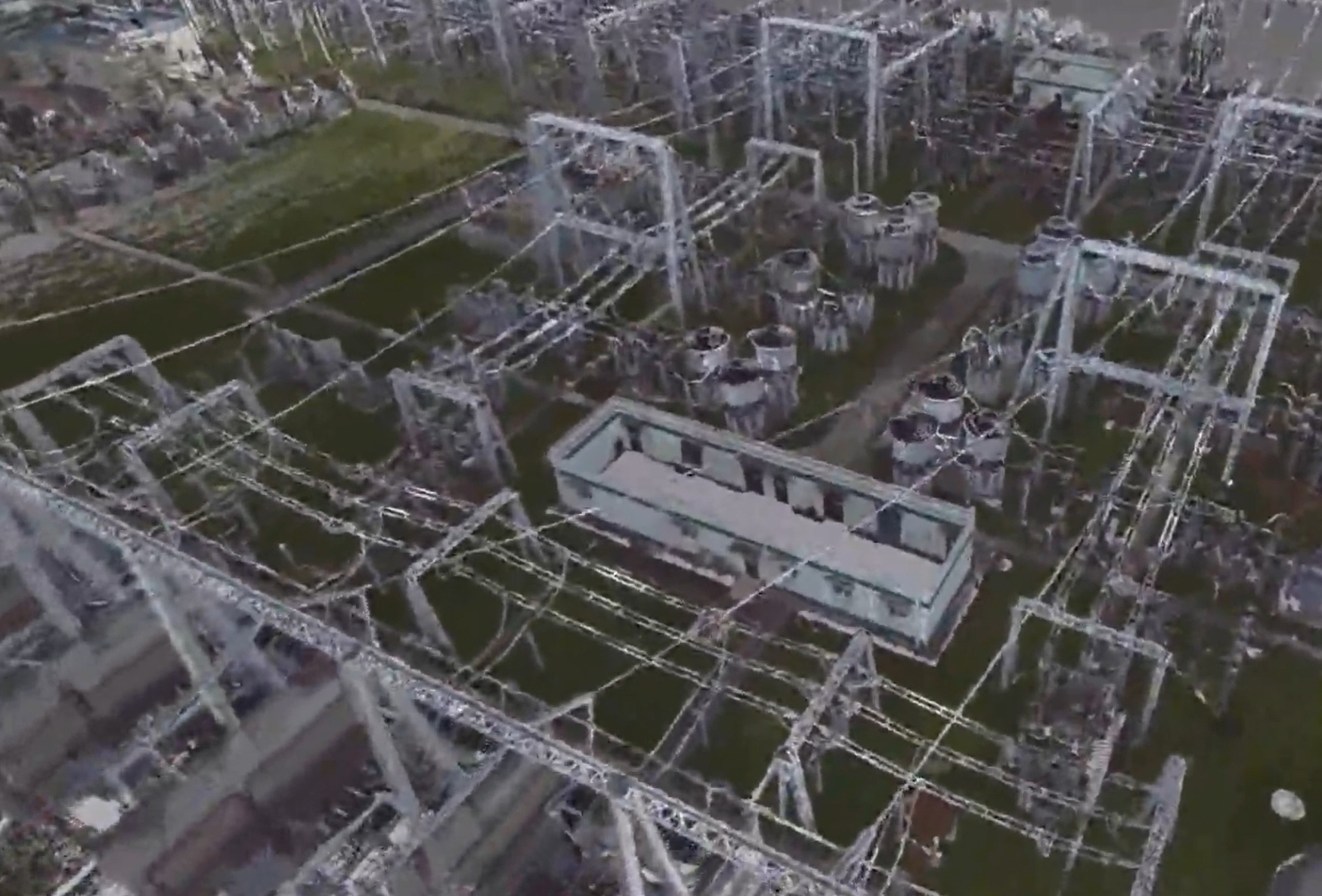

三维建模：基于点云数据构建设备三维模型，支持导出通用格式或导入BIM平台。
分析与应用
变形分析：对比历史数据，检测设备沉降、位移或变形，评估结构稳定性。
缺陷标注：在模型中标注裂纹、锈蚀等缺陷位置及严重程度，生成检测报告。
可视化展示：通过三维可视化平台展示设备模型及检测结果，支持交互式查询。
四、关键挑战及解决方案
强电磁场干扰
挑战：变电站内高压设备产生的强电磁场可能干扰激光扫描仪的电子元件，导致数据失真。
解决方案：
选择抗电磁干扰能力强的设备。
在扫描时关闭部分非必要设备，降低电磁场强度。
增加数据校验环节，通过多次扫描验证数据一致性。
复杂结构遮挡
挑战：设备间相互遮挡(如导线遮挡绝缘子)可能导致点云数据缺失。
解决方案：
优化扫描站点布局，从多个角度补充扫描。
结合摄影测量技术，通过图像数据填补点云空洞。
使用手持式扫描仪对遮挡区域进行精细补扫。
五、应用案例
某500kV变电站绝缘子检测项目
问题：传统人工巡检难以发现绝缘子内部裂纹，且效率低下。
方案：采用三维激光扫描技术，对绝缘子串进行全息扫描，通过点云数据分析识别裂纹位置及深度。
效果：检测效率提升80%，裂纹识别准确率达95%，避免了一起因绝缘子断裂导致的停电事故。
某220kV变电站导线弧垂监测项目
问题：导线弧垂超标可能导致导线舞动或断线，传统测量方法精度不足。
方案：通过三维激光扫描获取导线空间坐标，结合算法计算弧垂高度，并与安全阈值对比。
效果：实现弧垂实时监测，提前发现2处弧垂超标隐患，及时调整导线张力，保障了电网安全运行。
