　　船舶三维激光扫描测量技术解析

　　一、技术原理与核心设备

　　三维激光扫描技术基于激光测距原理，通过发射脉冲激光束并计算反射信号的时间差或相位差，获取目标表面点的三维坐标信息。其核心设备包括：

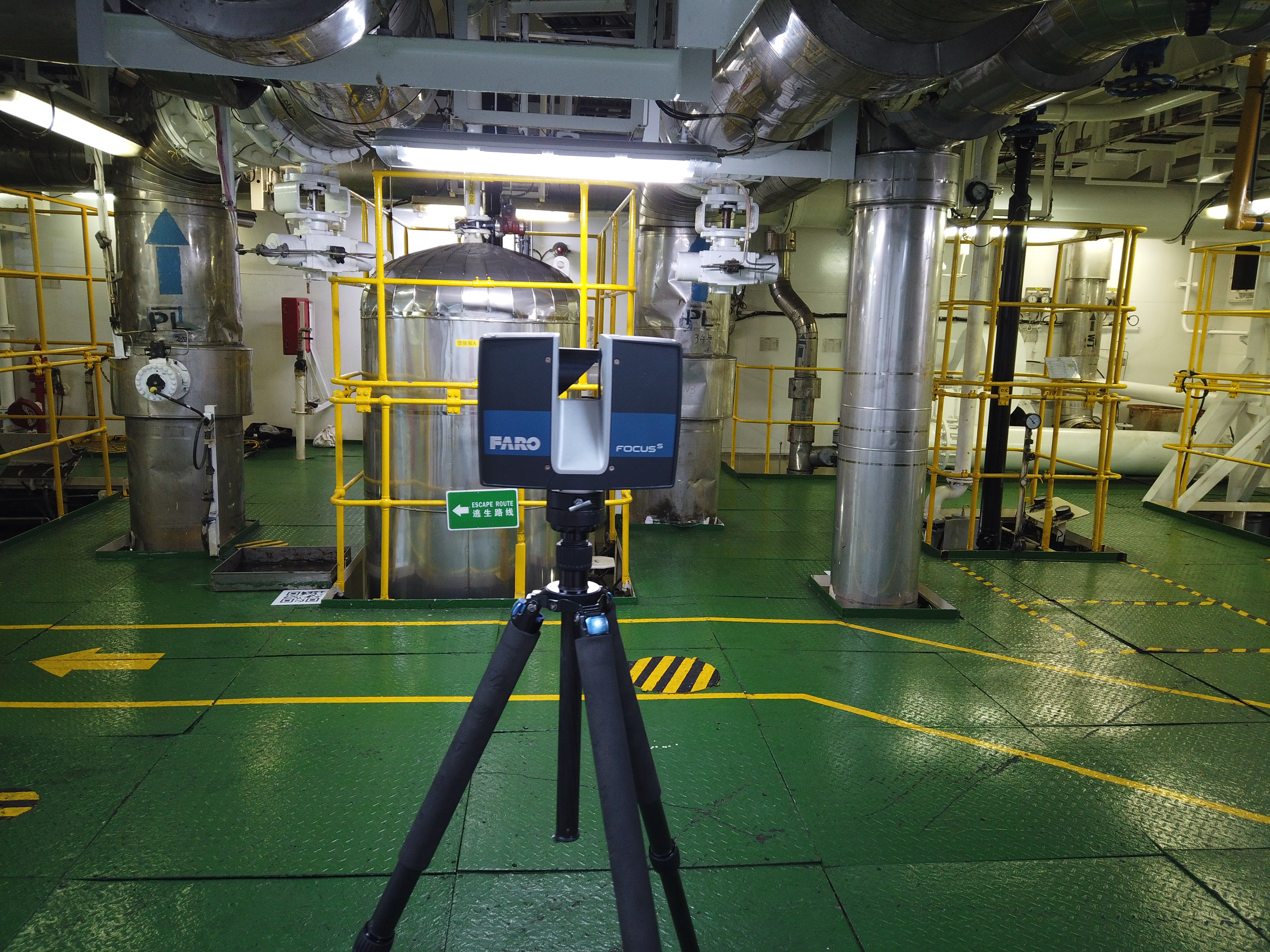

　　地面式扫描仪(如FARO Focus、徕卡P50)：

　　适用于开阔环境下的高精度测量，精度可达亚毫米级，支持船体分段检测、总装精度控制。

　　案例：某大型集装箱船压载水系统改造中，使用FARO大空间扫描仪2天内完成全船压载舱扫描，生成三维模型后优化管道布局，改造周期缩短30%。

　　手持式扫描仪：

　　便携性强，适合复杂舱室、管路等狭小空间的快速扫描。

　　案例：手持式扫描仪快速获取客舱、公共区域三维数据，辅助设计师优化空间布局与装饰方案。

　　无人机载扫描系统：

　　用于船体外部曲面、上层建筑的大范围快速建模，提升外轮廓测量效率。

　　船载移动扫描系统：

　　集成GPS、IMU(惯性测量单元)和激光雷达，通过航迹推算和坐标解算，实现航道、港口等大范围水域的三维建模。

　　精度验证：某河道实验中，平面精度和高程精度均在9cm内，满足行业标准要求。

　　二、核心应用场景

　　船舶设计与制造

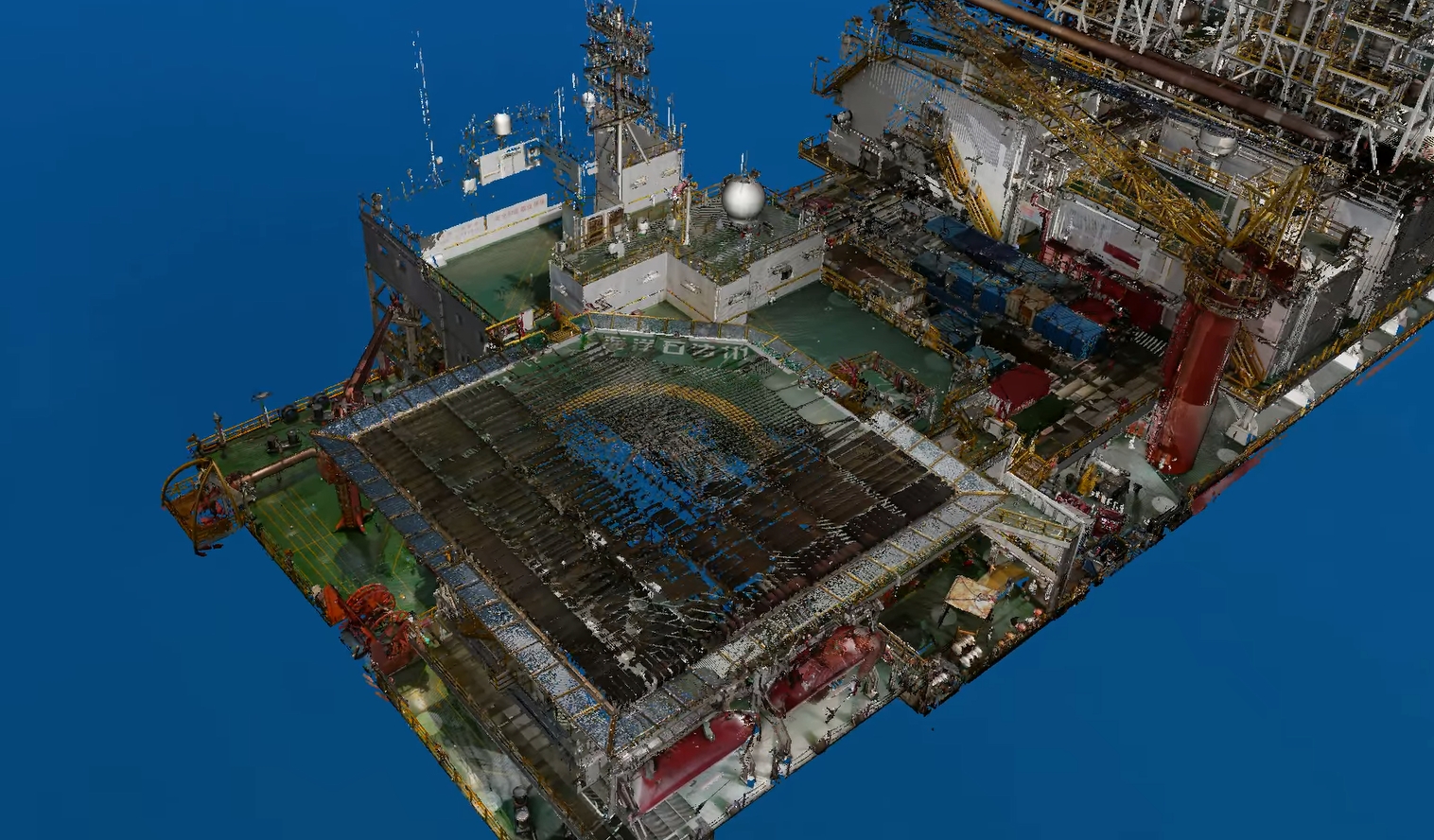

　　逆向工程：扫描现有船型获取三维数据，辅助新船型优化设计，缩短研发周期。

　　分段精度检测：对比设计模型与实际建造数据，实时修正偏差。例如，某货轮机舱扫描发现管道安装偏差超限，及时调整施工方案，工期缩短50%。

　　总装模拟：通过虚拟装配提前发现干涉问题，减少返工成本。

　　船舶维修与改造

　　腐蚀与变形监测：定期扫描对比历史数据，评估船体结构健康状态。例如，扫描货油舱内壁发现局部腐蚀速率异常，提前安排维修，避免事故风险。

　　压载水系统改造：快速获取舱室内部管道布局，优化新系统安装方案。

　　数字化存档：建立老旧船舶的数字孪生模型，为维修改造提供基础数据。

　　港口与水域管理

　　基于船舶三维数据生成高精度海图和港口地图，辅助航道规划与水域管理。

　　船舶安全与导航

　　建立基于点云数据的碰撞预警系统，提升航行安全性。例如，数字化试箱技术通过模拟分析导轨、底锥位置关系，出具最佳安装方案，减少船坞资源占用。

　　三、技术优势

　　高精度与高效率

　　单站扫描时间短，数据采集全面，毫米级精度满足船舶制造严苛要求。例如，某项目偏差分析准确率达98%，避免返工损失。

　　非接触式测量避免对船体结构的物理接触，适合复杂曲面和敏感区域。

　　全生命周期管理

　　从设计、建造到运维，提供连续的数字化数据支持。例如，定期扫描货轮建立数字化档案，记录各时期状态，便于检修监测。

　　安全性提升

　　非接触式数据获取减少人员与船舶的直接接触，降低安全风险。

　　四、技术挑战与解决方案

　　数据处理复杂

　　挑战：海量点云数据需专业软件处理，对硬件配置要求高。

　　方案：采用分块扫描、简化算法或云计算平台加速处理。例如，某15万平方米厂房的点云数据通过云计算处理，效率提升60%。

　　环境干扰

　　挑战：强光、振动、潮湿等环境可能影响扫描精度。

　　方案：调整扫描参数(如分辨率、采样密度)，或结合多传感器融合技术(如激光雷达+摄影测量)提升数据完整性。

　　成本投入

　　挑战：高端设备及软件授权费用较高，中小船厂应用门槛较高。

　　方案：根据项目需求选择设备(如狭小空间优先手持式扫描仪)，或采用租赁模式降低成本。

　　五、典型案例分析

　　货轮机舱改造项目

　　背景：机舱结构复杂，传统测量难以全面获取数据。

　　实施：使用地面式扫描仪多站点扫描，设置标靶球确保拼接精度，通过点云处理软件生成三维模型。

　　成果：发现管道安装偏差超限，调整施工方案后工期缩短50%，偏差分析准确率98%。

　　船舶压载水系统改造

　　背景：需快速获取舱室内部管道布局。

　　实施：使用FARO大空间扫描仪2天内完成全船压载舱扫描，生成三维模型后优化管道布局。

　　成果：改造周期缩短30%，降低施工成本。

　　船载移动扫描系统应用

　　背景：河道测绘需求增长。

　　实施：集成GPS、IMU和激光雷达，通过航迹推算和坐标解算生成三维点云。

　　成果：平面精度和高程精度均在9cm内，验证系统可靠性。
